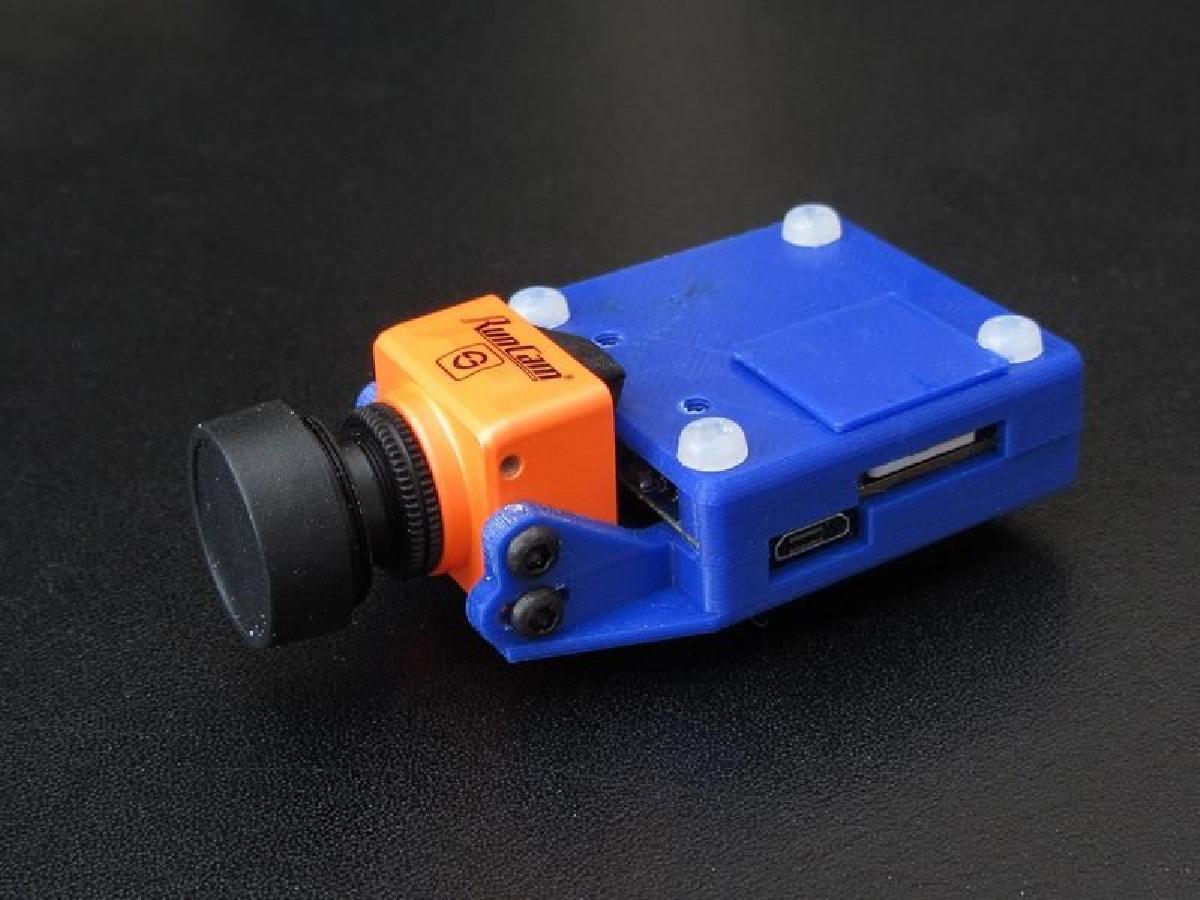

Sobre o objeto 3D Case e Montagem Simples RunCam Split

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Case e Montagem Simples RunCam Split foi projetado para Impressora 3D. Voce tambem pode ver este projeto na minha Wiki - http://www.itsqv.com/QVM/index.php?title=RunCam_Split_Camera_Case. Eu tambem tenho uma caixa v2 que voce pode ver aqui- https://www.thingiverse.com/thing:2721510 ATUALIZACAO - 4 de outubro de 2017 Eu adicionei duas versoes adicionais da concha inferior que movem a camera para frente e para baixo em relacao a caixa. NOTA: Voce pode ter que usar o cabo estendido no #52086. Esta caixa simples e projetada para proteger a placa PCB da Runcam Split e fornecer um lugar para fixar o suporte da camera. Ela tambem possui uma tampa de encaixe para facilitar a troca do cartao Micro SD. Todos os cabos e botoes estao acessiveis. Eu recomendo imprimir em ABS, pois e tolerante a UV e para melhores resultados use uma resolucao fina de 0,1 mm. Os furos de montagem da metade inferior, assim como os dois furos para o suporte da camera, sao dimensionados para 2,55 mm para acomodar um macho M3. Para montar tudo, use quatro parafusos de nylon M3 x 10 mm e dois parafusos de nylon M3 x 6 mm. Para melhores resultados na montagem, use um pad adesivo em gel como Align PU Gel e elasticos. Voce tambem pode usar fita de servo de boa qualidade. Tente evitar velcro ou fechos duplos, pois estes tendem a amplificar qualquer vibracao e causar problemas de imagem. Para ver opcoes de configuracoes de Pan e Tilt usando a RunCam Split, consulte meu Catalogo de Pecas de Pan e Tilt aqui - http://www.itsqv.com/QVM/index.php?title=Parts_Catalog_-_Pan_and_Tilt_Parts
