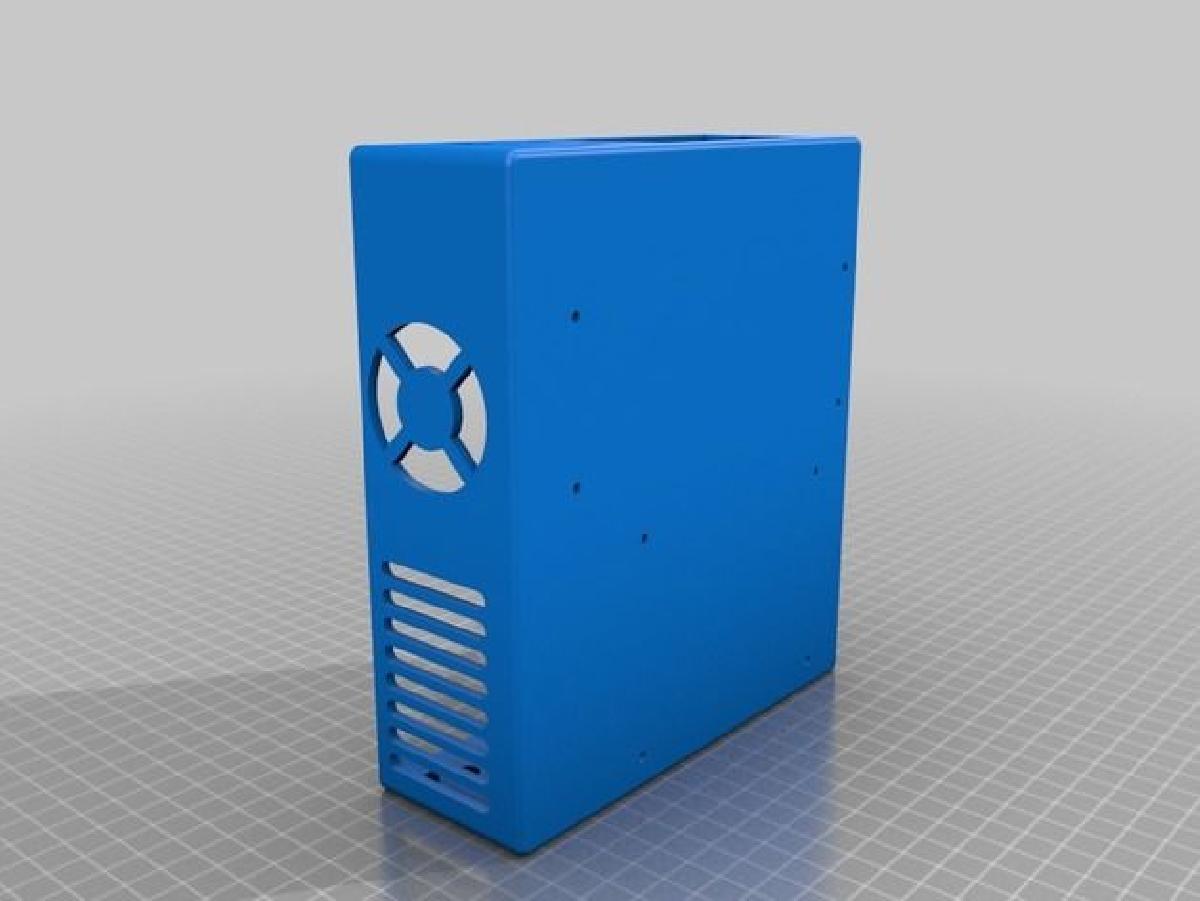

case DPS5020

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D case DPS5020

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

case DPS5020 foi projetado para Impressora 3D. Um case para o modulo de fonte de alimentacao DPS5020. Ele e projetado para que voce nao precise trabalhar com precisao ao remover o suporte. Os furos para a tampa sao de 2,5 mm, entao M3 deve funcionar, no entanto, parafusos plasticos especiais sao melhores. Para montar a eletronica pela parte de baixo, recomendo parafusos chumbadores. Alem do DPS5020, usei este modulo step up-down, montado com o dissipador de calor voltado para cima: Eu conectei o ventilador a este conversor step up-down e o montei com supercola. O buraco para o ventilador tem um diametro de 43 mm. Os cabos para o DPS passam sobre o dissipador de calor do conversor. Sob o logo do Bluetooth, ha um buraco para um interruptor, que alterna entre a conexao USB e Bluetooth. Conectei o interruptor entre o terra do modulo USB/Bt. Os furos para os terminais banana na frente e atras tem um diametro de 7 mm.
