Sobre o objeto 3D Case de Teclado Mecanico Dividido TS65

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

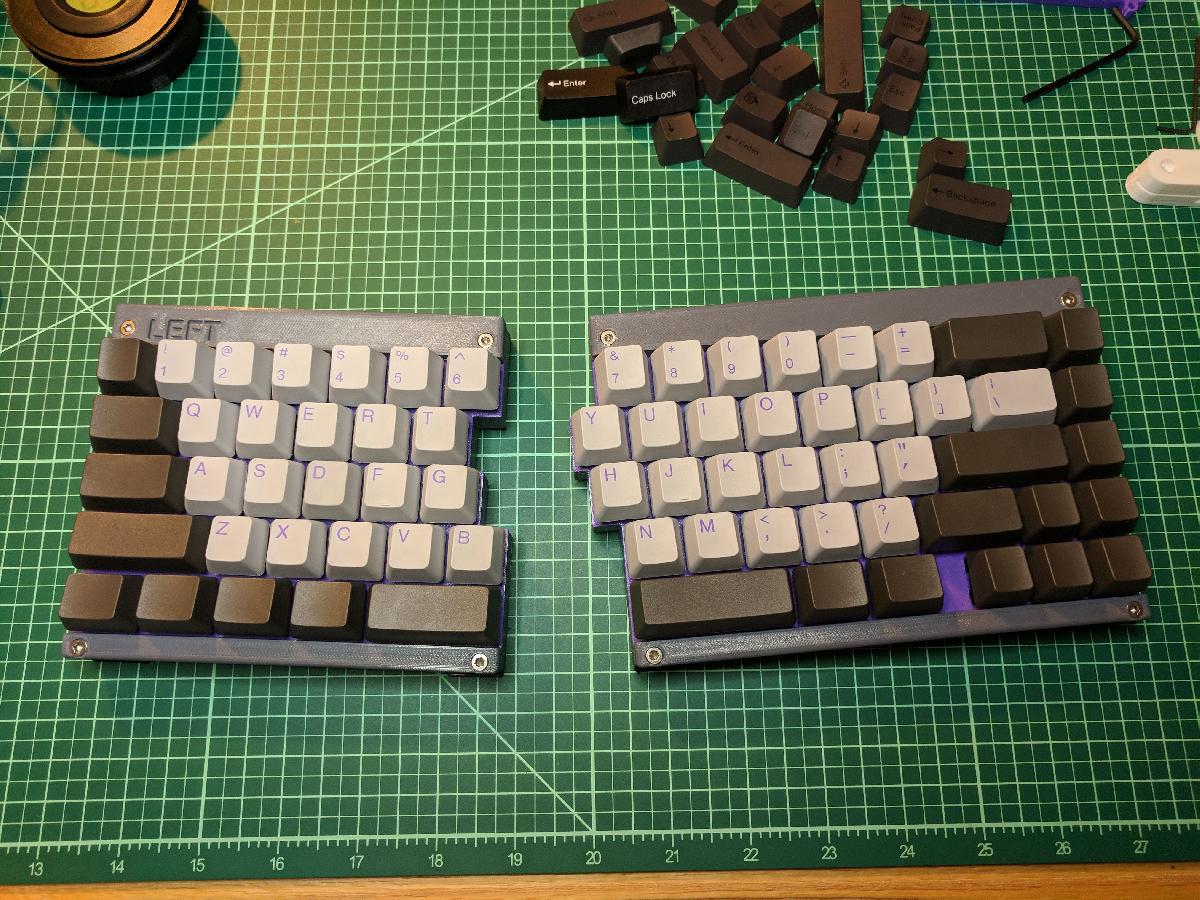

Case de Teclado Mecanico Dividido TS65 foi projetado para Impressora 3D. Este e um caso minimo para o TS65AVR, que e totalmente imprimivel em 3D. O objetivo e ser:Facil de imprimir e montarNo cruzamento de pequeno e confortavel, e nao muito maior que a PCBRazoavelmente bonitoFacil de iterarO nome original do teclado era Sanduiche, explicando os nomes dos arquivos. No entanto, Sanduiche tende a ter um significado especifico entre os entusiastas de teclados mecanicos—entao eu nao o descreveria assim—mas e, no sentido de que voce coloca o topo, a parte inferior e a placa de teclas. A vantagem e que voce pode mudar o case ao redor da placa sem precisar dessoldar as teclas, desde que voce esteja satisfeito com o design da placa. Este design surgiu de uma conversa com meu amigo @coddingtonbear, que tambem desenhou um teclado em torno dessa ideia.O arquivo Fusion 360 .f3d esta incluido para que voce possa fazer alteracoes conforme necessario.PecasA montagem e fabricacao da PCB nao estao cobertas aqui; presume-se que voce tenha montado isso (exceto pelos switches).Voce vai precisar de:8x parafusos de maquina com cabeca cilindrica M3x16mm8x porcas quadradas M3MontagemA placa de teclas pode ser usada com ou sem estabilizadores—eu recomendaria com—e as teclas devem ser inseridas atraves da placa, e entao soldadas. Se voce quiser reimprimir a placa, tera que dessoldar as teclas, entao faca alguns testes para garantir que voce esteja satisfeito e economize algum trabalho.A parte inferior do case tem insercoes para as porcas quadradas M3; certifique-se de limpar as insercoes e os furos dos parafusos de qualquer plastico solto apos a impressao, e entao insira as porcas. Elas devem segurar firmemente no lugar para permitir que voce trabalhe no resto do teclado.Pressione a placa de teclas no lugar na parte inferior do case; voce pode precisar fazer um pouco de movimento, pois e um encaixe apertado. Do lado direito, e melhor inserir a parte superior da placa primeiro, pois a porta USB 3.0 Micro B se projeta um pouco da parte de tras da PCB. Ao pressionar para baixo, pressione nos switches e nao na propria placa, pois pressionar na placa pode deslocar as teclas. Elas flutuam um pouco, no entanto, seguram firmemente como uma superficie de digitacao uma vez que o teclado esta montado.Coloque a parte superior do case no lugar e insira os parafusos, unindo as pecas.PesA inclinacao do teclado e fornecida pelos pes, que eu imprimi em TPE (eSUN eLastic) para dar-lhes um pouco de aderencia. E suficiente, mas nao otimo; provavelmente vou redesenha-los no futuro.Eles podem ser fixados com supercola; nao e elegante, mas funciona bem.FirmwareO TS65AVR roda qmk_firmware, embora como nao seja uma PCB compravel, nao e um teclado mantido no firmware. O fork do autor original do qmk e muito antigo, mas eu tenho um fork relativamente atualizado do qmk com suporte para o teclado. E baseado no @coddingtonbears fork embora ele tenha muito mais recursos definidos la. Use qualquer um, ambos funcionarao.Atualizacoes2018-09-19Corrigir recortes para estabilizadores Cherry MX2018-10-13: v1.0.0Versao final de lancamento.Arquivo Fusion 360 corrigido reconstruindo o lado esquerdo; ambos os lados agora estao em desenhos/passos correspondentes, e mais faceis de editarResolvido uma serie de tolerancias para garantir que o encaixe seja melhorCorrigidos os recortes das portas para melhor se adequar a uma variedade mais ampla de cabos
