case de raspberry pi & case de switch para rack 19"

Engenhoca

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D case de raspberry pi & case de switch para rack 19"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

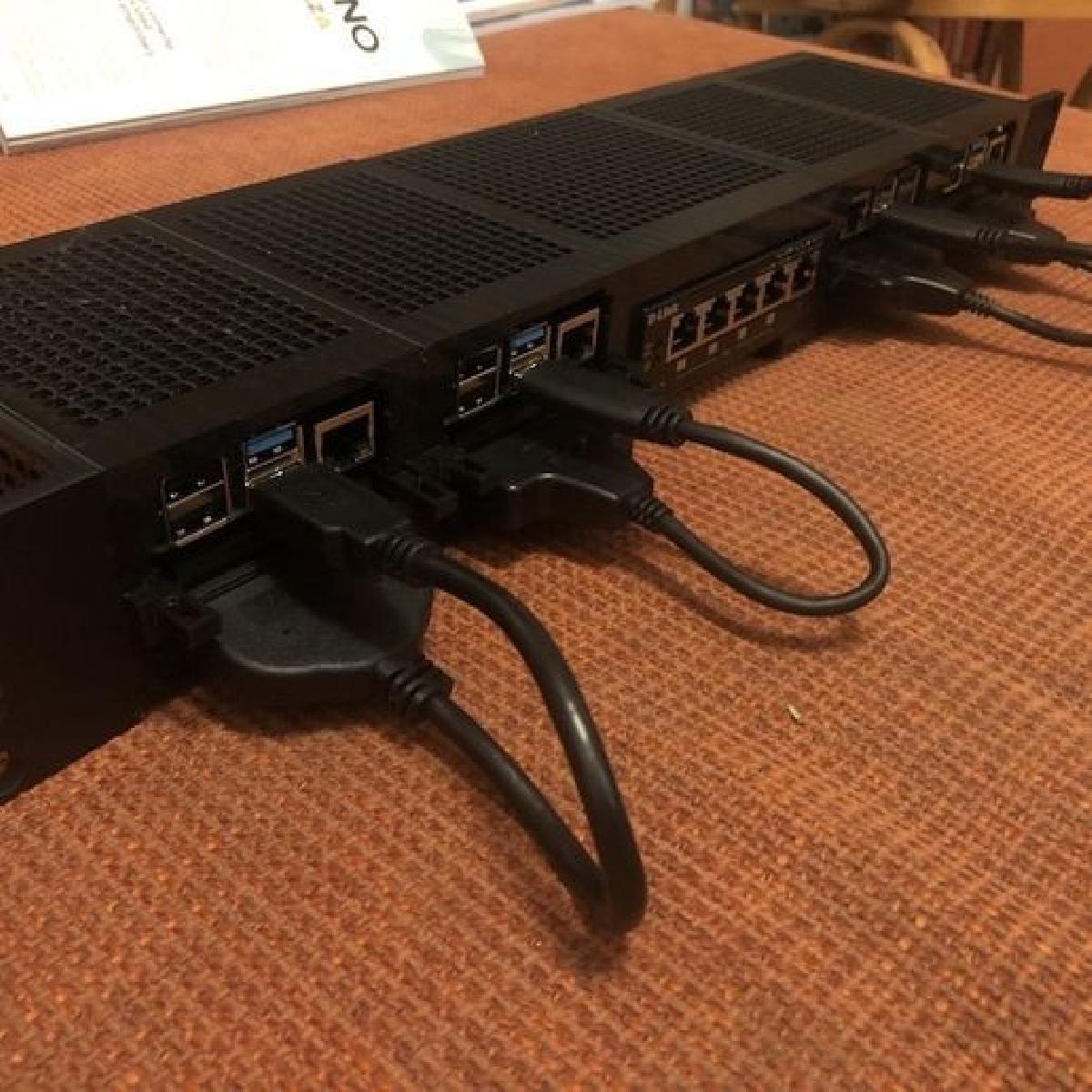

case de raspberry pi & case de switch para rack 19" foi projetado para Impressora 3D. Bandeja para 4 Raspberry Pi para rack 19". Ocupa 1,5 unidades. Para Raspberry com PoE HAT, com SSD de arranque e Switch 5port PoE. Caixas individuais para Raspberry Pi com PoE HAT, SSD de 128GB para arranque e switch PoE para rack 19'. Fortemente inspirado em https://www.thingiverse.com/thing:4125055, mas redesenhado do zero, portanto as medidas nao sao compativeis. Imprimir: - 4 caixas para Raspberry Pi (valido para Raspberry 3B+ e 4B) e disco SSD (arquivo raspi_rack19_raspi-ssd.stl) - 4 bandejas para a placa-mae: (arquivo raspi_rack19_bandeja.stl) - 1 caixa para switch (modelo D-link 5 port Desktop Gigabit PoE+ Switch) (arquivo switch_rack19.stl) - 2 laterais (raspi_rack19_soporteD.stl e raspi_rack19_soporteI.stl) Usar varilha roscada rosca M5 cortada a 43,5 cm (2 unidades) e porcas M5. As pecas estao desenhadas para serem impressas SEM suportes. Buscar a orientacao mais adequada para isso. (geralmente e sobre a boca frontal das caixas). No caso dos suportes laterais, imprimir sobre o lado plano, oposto ao onde estao localizadas as guias da varilha roscada. A excecao e a bandeja da Raspberry. Podem ser usados suportes para que os alojamentos dos parafusos estejam melhor perfilados. Nesse caso, deve-se vigiar para que os diminutos suportes que podem ser criados para os ressaltos da guia sejam eliminados, caso contrario nao entrarao em seu alojamento na caixa. NOTA IMPORTANTE: Apos algumas semanas de funcionamento, verifiquei que no meu rack, que nao possui ventilacao assistida, a Raspberry esquenta excessivamente. Por isso, recomendo o seguinte: - Usar ABS em vez de PLA 3D Fila, principalmente na bandeja removivel onde esta a Raspberry. - Instalar na Raspberry um controle melhorado de acionamento do ventilador do modulo PoE HAT e monitorar a temperatura das Raspberry de alguma maneira. - Usar este rack em uma caixa que possua ventilacao assistida. Estou trabalhando em outro modelo de rack, que posicione as Raspberry e os SSD verticalmente com melhor fluxo de ar que melhora substancialmente a ventilacao e que, embora seja mais alto (continua ocupando 1,5 unidades), e um pouco maior. Assim que estiver testado por algum tempo, publicarei no Thingiverse. Este novo modelo tera duas versoes: a que pode ser colocada em um rack de 19" e a que simplesmente e empilhavel em cima de uma mesa.

Baixar
