Sobre o objeto 3D Case de Centro de Midia Raspberry Pi 3 com Geekworm/SupTronics x820

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

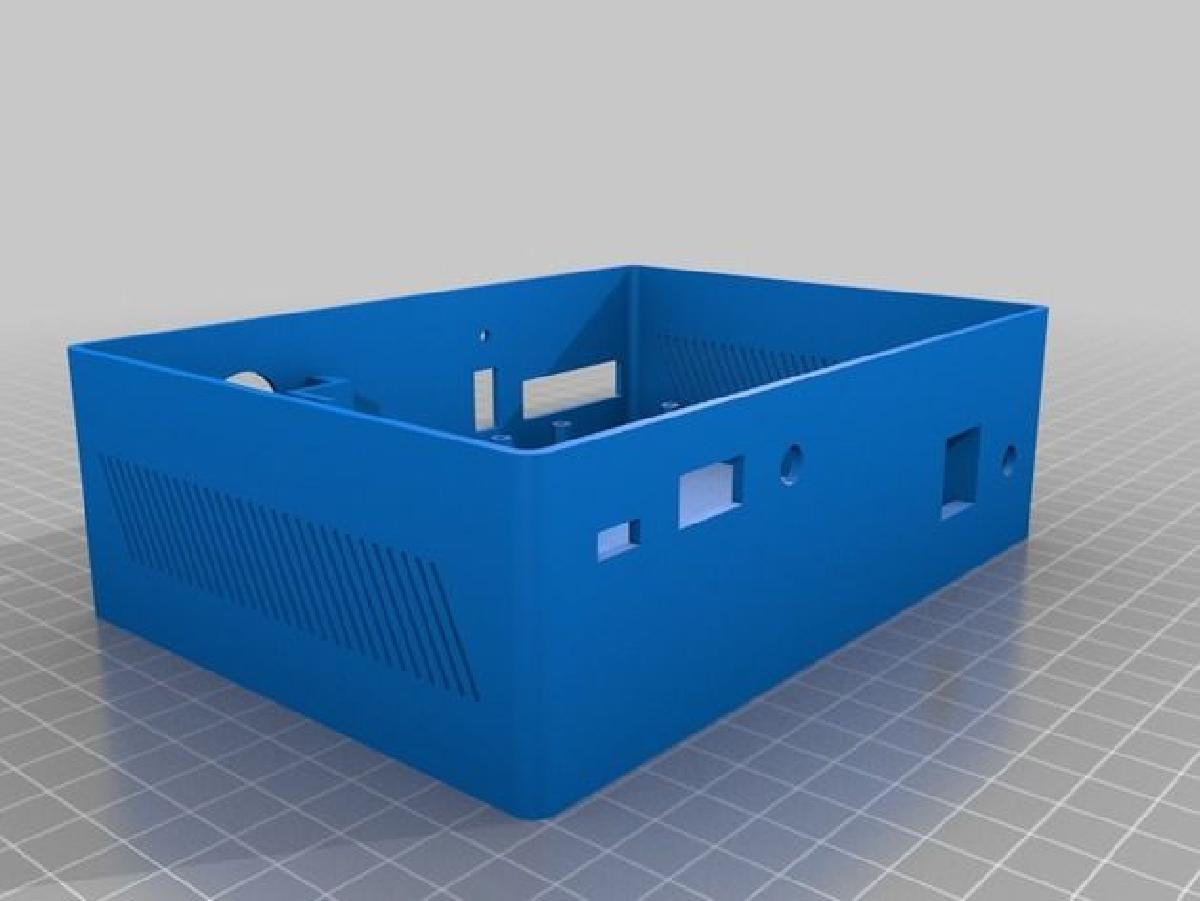

Case de Centro de Midia Raspberry Pi 3 com Geekworm/SupTronics x820 foi projetado para Impressora 3D. v3 realmente suporta HDD de 2,5 com 15mm de espessura. v2.3 suporta HDD de 2,5 com 10mm de espessura. v3.1 - espacamento aumentado dos buracos de ventilacao para facilitar a remocao de suportes apos a impressao. A parte superior e o botao sao os mesmos para todas as versoes da parte inferior. Aqui esta um case que projetei para fazer um Centro de Midia Pi 3 para acomodar o modulo SATA Geekworm/SupTronics x820 v3. Eu peguei um bom conector RJ45 deste post aqui: para que eu pudesse estendero Ethernet para a parte de tras usando um conector RJ45 de parede padrao do home depot. O recorte na frente e para o controle remoto/receptor Hauppage Media Center deconstructed (US$20 no Microcenter). Eu tambem usei o modelo Raspberry Pi criado aqui: como referencia para o IO e layout. outro recorte frontal e para estenderuma porta USB para a frente. Ainda estou ajustando e aceitaria sugestoes. Feito com OpenSCAD. Espero ter as configuracoes de impressao em breve. Tambem preciso limpar o codigo para os buracos de ventilacao (eles foram apenas jogados da maneira mais rapida possivel). Posso tentar adicionar um suporte/clipe e botao de energia para um interruptor de energia de case de computador padrao... Estou planejando usar um HDD de 4TB de 2,5 (15mm de espessura) para um repositorio de filmes/musicas e OSMC para streaming de outros conteudos. ja testei o controle remoto Hauppage com as configuracoes genericas de controle remoto de Centro de Midia RC6 no OSMC. Funciona bem. Adicionei um botao de energia simples e suporte para um interruptor momentaneo de energia de PC padrao - essa e a unica diferenca entre v2 e v2.1. Se voce fizer isso antes de eu fazer, por favor, poste uma foto. Minha impressora 3D foi parada por falta de dinheiro para as festas, entao vai demorar um pouco antes que eu imprima o prototipo :P Botao de energia atualizado... devo estar entediado hoje... Versao 2.2... mesma coisa que a versao 2.1, exceto suportes e recorte atualizados para a placa do receptor Hauppage. (adicionado no arquivo com a PCB. tem medidas precisas da PCB do receptor Hauppage) OK. v2.3 - Mudou a USB frontal para acomodar a peca listada abaixo... acho que tambem ficou melhor. Abaixo esta onde encontrei as coisas para tornar este projeto completo. o plugue e o conector 2,5 x 5,5 sao para estender a energia x820 para a parte de tras do case. O mesmo para o plugue e conector RJ45. O kit de controle remoto PCTV e o mesmo que deconstrui para a PCB do receptor. de longe, a coisa mais dificil de encontrar foi um cabo USB A curto para USB B... mas finalmente encontrei um na Amazon. Isso e para que eu nao tenha que amontoar o cabo A para B de 3 que veio com o Hauppage PCTV... Lista de compras: Micro Center: Interruptor de energia: Conector femea de montagem em painel 5,5 x 2,5: USB de montagem em painel: Controle remoto PC TV: Amazon: GeekWorm x820: Plugue Barrel 2,5 x 5,5: Cabo USB A para B de 6: Home Depot: Plugue RJ45 macho: Conector RJ45 Keystone:
