Cartucho Mandaloriano

Adereços

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cartucho Mandaloriano

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

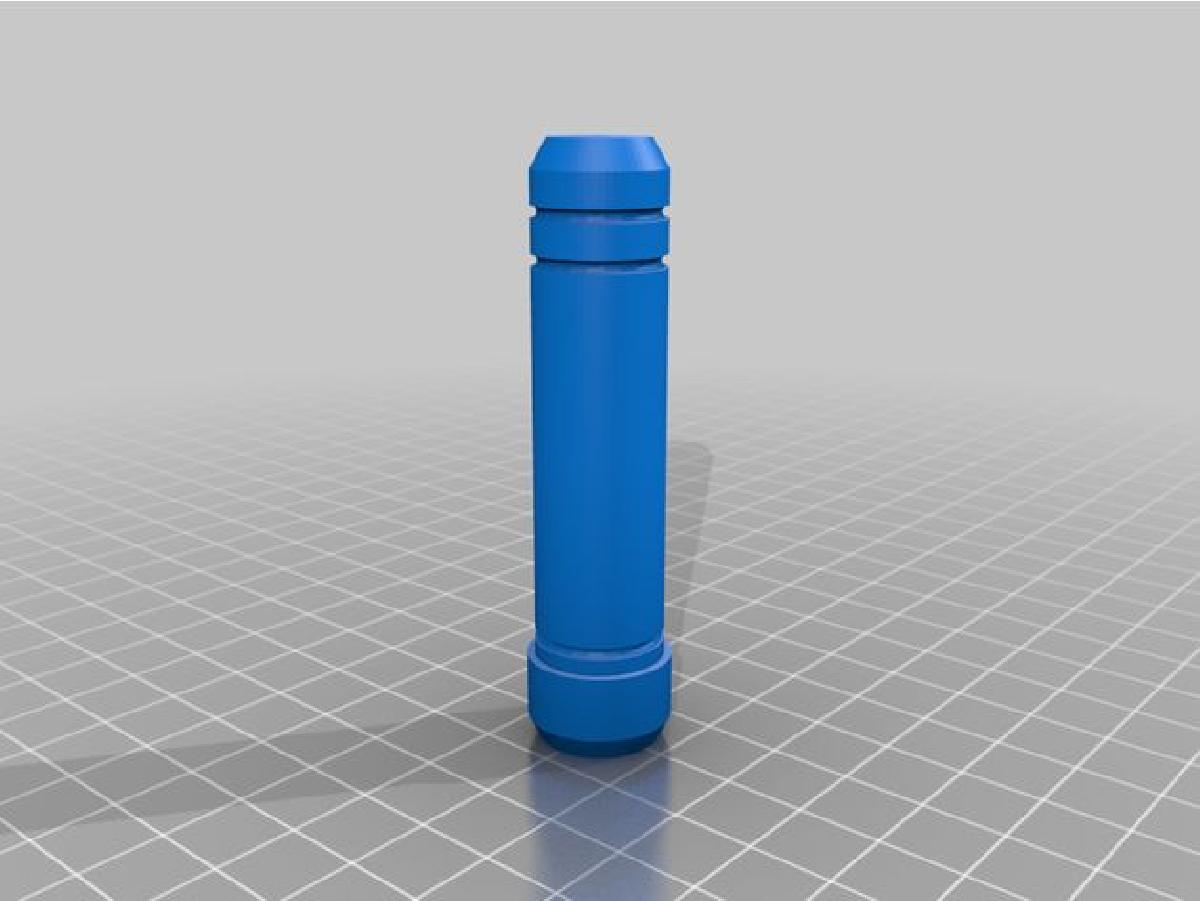

Cartucho Mandaloriano foi projetado para Impressora 3D. Um remix do cartucho MandoIntroducaoEu descobri que as reentrancias nao imprimiam muito bem, entao recriei usando reentrancias em forma de donut, que tendem a imprimir de forma mais limpa.ChuchDepois, descobri que eu tinha um grande trabalho de lixamento a frente, particularmente porque tintas como a alclad II nao sao muito perdoadoras. Se eu tivesse um torno, eu teria usado isso, mas entao, se eu tivesse, estaria virando-os, nao imprimindo-os. Portanto, eu precisava encontrar uma solucao diferente.Dai o mecanismo de chuck e collet. Use 3 parafusos #6 com porcas dentro do chuck para abracar o collet. Ha um collet em ambas as extremidades, entao voce pode virar e lixar o outro lado. Oriente o collet para que a abertura fique oposta a um dos parafusos e aperte a mao - deve ser apenas o suficiente para dar resistencia com os dedos, depois gire com uma furadeira sem fio. Tenha cuidado - a lixa pode esquentar e queimar seus dedos e a impressao.ImpressaoCartuchos - Nenhum suporte necessario na Ender3 v2. Eu recomendaria uma aba para evitar que eles tombem. No Cura, eu sugeriria usar o modo "aleatorio" para a costura - a impressao sera mais baguncada, mas mais uniforme no geral.Chuck - precisa ter alguma resistencia - entao, a 0,2 de altura de camada, eu sugeriria contagem de linhas da parede: 4, preenchimento: 50%, suporte: regular com um angulo de 60 graus, isso apoiara a borda externa da impressao para evitar que ela caia.Os arquivos de design estao em: https://www.tinkercad.com/things/hE22iXvXDoi-mando-cartridge

Baixar

O modelo 3D intitulado "Cartucho Mandaloriano" é uma criação inspirada no universo de Star Wars e projetada para ser impressa em impressoras 3D, como a Ender 3 v2. Este projeto é um remix do cartucho Mando, e apresenta uma série de inovações na sua estrutura para melhorar a qualidade da impressão e facilitar o acabamento das peças.

### Introdução

O autor descobriu que os recortes originais do cartucho não estavam imprimindo de forma satisfatória. Para resolver esse problema, ele reformulou os recortes, adotando um design em forma de donut, que é conhecido por proporcionar resultados de impressão mais limpos e uniformes. Essa escolha configura uma abordagem de design eficiente e prática, focada na melhoria contínua.

### Grampo e Mecanismo

Outro desafio encontrado pelo autor foi o processo de lixamento das peças após a impressão. Como a tinta Alclad II exige um acabamento impecável, o autor optou por um mecanismo de grampo e fuso para facilitar o manuseio e o lixamento. Este sistema permite que as peças sejam fixadas de maneira segura enquanto o usuário pode girá-las para lixar todos os ângulos sem complicações.

A solução proposta envolve o uso de três parafusos #6 com porcas, inseridos dentro do grampo para segurar o fuso. Isso garante que o freguês possa trabalhar em ambas as extremidades da peça, uma vez que o fuso permite que sejam alternados os lados sem a necessidade de desmontar tudo.

### Impressão 3D

Para a impressão, o autor afirma que os cartuchos não necessitam de suporte adicional na impressora Ender 3 v2, embora recomende o uso de uma borda para evitar tombos. No software de fatiamento Cura, ele sugere a configuração em modo "aleatório" para as costuras, o que resultará em uma impressão que, embora mais desordenada, terá uma aparência mais uniforme.

Quanto ao grampo, ele deve ser robusto, então o autor recomenda uma altura de camada de 0,2 mm, com uma contagem de paredes de 4 e um preenchimento de 50%. Para garantir a estabilidade da impressão, o suporte deve ser configurado com um ângulo de 60 graus.

### Conclusão

O modelo "Cartucho Mandaloriano" representa uma combinação de criatividade e engenharia prática, que reflete o compromisso do autor em aprimorar suas criações através da experimentação e solução de problemas. Os arquivos para impressão estão disponíveis no link fornecido, permitindo que outros entusiastas explorem e personalizem este design inspirado no universo Mandaloriano.
