Carruagens Z(X) melhoradas para Dagoma DiscoEasy e DiscoVery.

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Carruagens Z(X) melhoradas para Dagoma DiscoEasy e DiscoVery.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

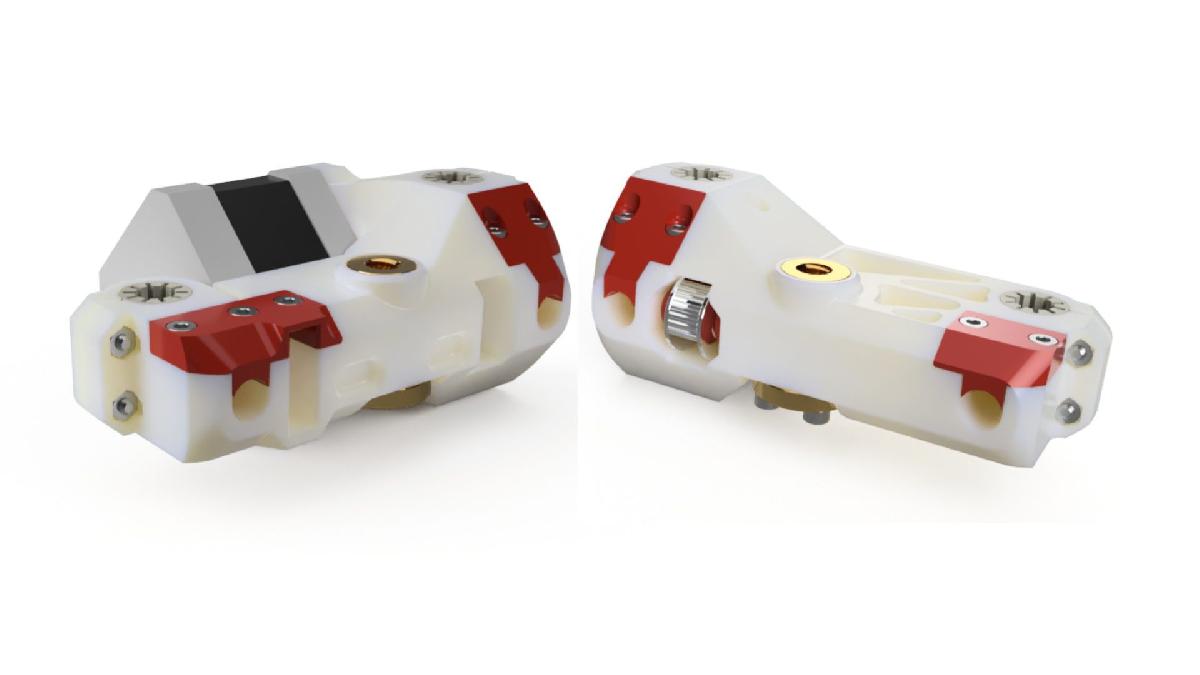

Carruagens Z(X) melhoradas para Dagoma DiscoEasy e DiscoVery. foi projetado para Impressora 3D. Obrigado a Chikungunya por seus videos: Carregadores Z(X) aprimorados para Dagoma DiscoVery & DiscoEasy Aprimoramentos: - Eixos X desmontaveis rapidamente (apos relaxar a correia) - Tensionador de correia (4 opcoes de curso: 4,5 mm; 9,5 mm; 14,5 mm e 19,5 mm) com polia GT2 de 20 dentes (igual a do motor - veja a referencia e o link abaixo) - Mancais e esforco de tracao centralizado em altura - Prensagem por aperto dos mancais - Esforco transmitido diretamente a porca trapezoidal inferior (sem risco de backslash) e mola de tensao acima. - Localizacao do sensor devolvida a posicao da DiscoVery para ser totalmente compativel com esta cabeca: https://www.thingiverse.com/thing:2478810 - Dois furos livres (com um espacamento de 20 mm) estao disponiveis para adicionar parafusos M3 (na parte traseira do carro da esquerda) para permitir a adaptacao de suportes de cabos ou uma corrente porta-cabos. - No caso de utilizacao da cabeca com 3 ventoinhas, o curso Z e aqui aumentado para 220 mm, desde que se use esses centradores altos: https://www.thingiverse.com/thing:2748114 ou estes: https://www.thingiverse.com/thing:2538950 BOM: 9 x parafusos M3x8 --> para as prensas de aperto dos eixos X 10 x parafusos M3x12 + 10 x porcas M3 --> para a prensagem dos mancais 4 x parafusos M3x8 --> para a montagem do motor 8 x parafusos M3x12 ou M3x16 --> para as porcas trapezoidais (veja a referencia abaixo) 2 x parafusos M3x30 --> para o eixo vertical do tensionador e para o parafuso de aperto horizontal do tensionador. Para esta ultima funcao, parafusos mais curtos podem ser utilizados dependendo do curso disponivel. 1 x parafuso M3x14 ou M3x15 --> para o eixo da polia ... esses parafusos sendo raros, aconselho a pegar um M3x16 e corta-lo 2 x porcas M3 --> uma para encaixar no tensionador, a outra para o contra-aperto do tensionador. 2x porcas trapezoidais: "TAMANHO 8": https://www.banggood.com/T8-Anti-Backlash-Spring-Loaded-Nut-For-2mm-8mm-Acme-Threaded-Rod-Lead-Screws-p-1111893.html 1 x Polia: 4º tipo modelo "D" (Tipo D: 20T Polia com dente): https://www.banggood.com/16T20T-GT2-Aluminum-Timing-Drive-Pulley-For-DIY-3D-Printer-WithWithout-Tooth-p-1099142.html ou https://www.banggood.com/16T20T-GT2-Aluminum-Timing-Drive-Pulley-WithWithout-Tooth-For-DIY-3D-Printer-p-1220053.html?rmmds=detail-left-hotproducts__1&ID=514853&cur_warehouse=FR Edit 2015/11/21 Para um suporte de cabos: - veja a peca do Madness3D disponivel aqui: https://www.thingiverse.com/thing:2658896 - ou a de RGBA: https://www.thingiverse.com/thing:2700544 Para um suporte de corrente porta-cabos: - veja a peca de Moustache45, disponivel aqui: https://www.thingiverse.com/thing:2660582 - Ou a de Erebius (3ª imagem, 2º arquivo): https://www.thingiverse.com/thing:2724297 - e/ou o kit completo do Madness: https://www.thingiverse.com/thing:2730932
