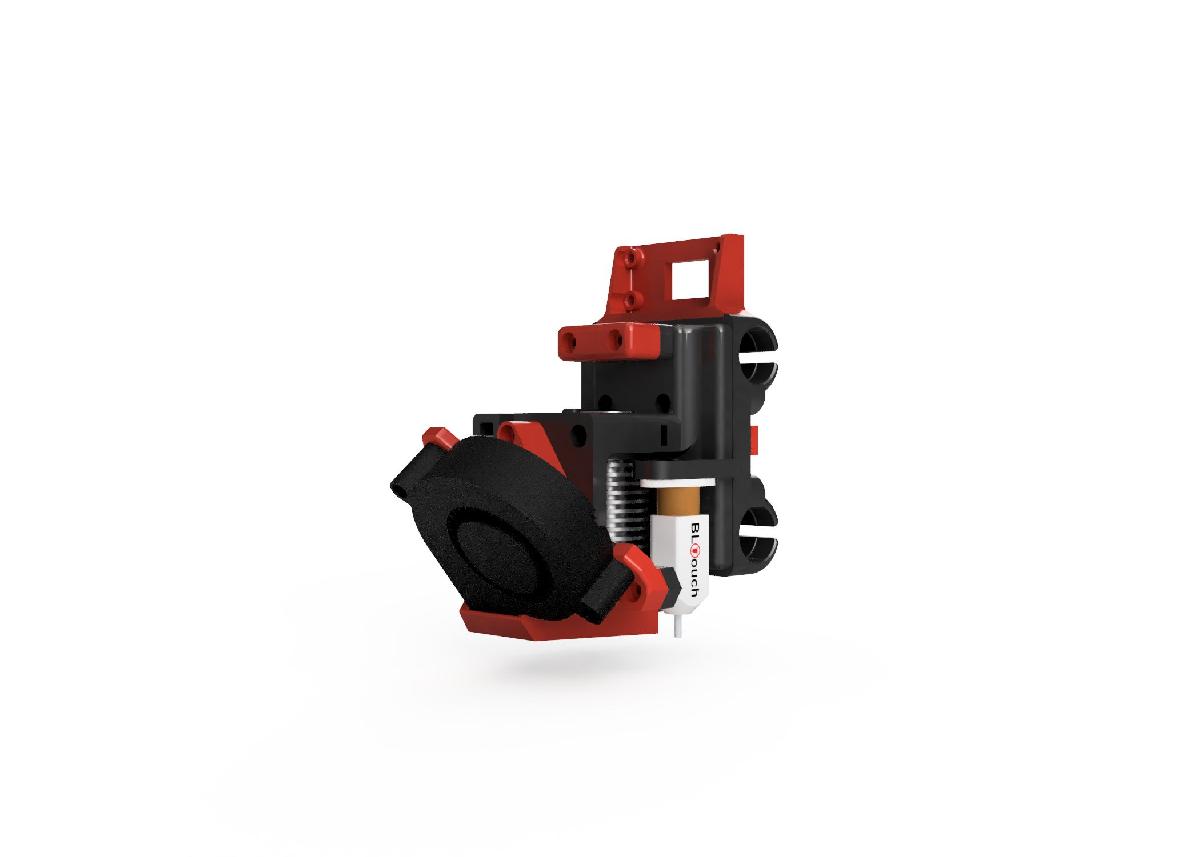

Carroca X Bowden MK3 R3 para o Anycubic I3 Mega

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Carroca X Bowden MK3 R3 para o Anycubic I3 Mega

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Carroca X Bowden MK3 R3 para o Anycubic I3 Mega foi projetado para Impressora 3D. ATUALIZACAO 15.02.19:Tolerancias relaxadas para arquivos X_Carriage e adicionadas as versoes antigas do suporte de correia. Certifique-se de inverter a direcao X para esses (V2). Agradecimentos a Lukasz Mach no Facebook pela ajudaEntao, o que e isso?Este e um X-carriage redesenhado para o Anycubic I3 Mega. Foi remixado principalmente do extrusora Prusa I3 MK3 R3, Suporte de X-Carriage Bowden para E3D V6 e Conversor de X-Carriage Anycubic I3 Mega Prusa i3Por que eu deveria usa-lo?Foi projetado de tal forma que voce pode usar praticamente qualquer suporte e duto de ventilador Prusa I3 MK3, e compativel com os novos (R3) e antigos (R2) estilos, entao voce nao esta preso a apenas um design. Esta nova revisao R3 tambem tem mais ar indo para o dissipador de calor e voce nao tera problemas com aumento de temperatura ou entupimento. Estou usando ha 2 anos e posso dizer que funciona muito bem.Entao, o que eu preciso?Um hotend E3D V6, ou um clone4x rolamentos LM8UU, buchas Igus RJ4JP-01-08 ou RJMP-01-08BLTouch ou um clone se voce quiser usar nivelamento automatico da camaPrincipalmente parafusos e porcas M3Alguns parafusos e porcas M4Por que as pecas estao orientadas da forma que estao?Eu vejo, voce esta se perguntando sobre aqueles arquivos X-Carriage. Isso e para faze-los durar mais. Se voce os imprimir planos, ha uma grande chance de que as bracadeiras das buchas quebrem. Basta imprimi-los com uma borda e voce estara pronto para ir.Mais alguma coisa que eu preciso imprimir?Claro!Voce ainda esta perdendo algumas pecas que eu nao modifiquei ou que fiz separadas.Quanto ao suporte do ventilador e duto do ventilador, use o que voce quiser ou va aqui para ver o que estou usando: Duto de ventilador Prusa Mk3 (Inclui adaptador de montagem dupla)Botao modificado do tensionador de correia de catracaCadeia de cabo Bowden MK3 R3 para o Anycubic I3 Mega nao e obrigatorio, mas fara com que pareca muito mais limpo.Como eu monto isso?A parte mais dificil e colocar a placa do X-Carriage na impressora. Isso significa soltar os parafusos que seguram as hastes lisas X no lugar, mover a haste um pouco para o lado, deslizar a nova peca com os rolamentos no lugar e colocar tudo de volta junto. Lembre-se de fazer apenas uma haste de cada vez.Fora isso, eu diria que a montagem e bem simples. de uma olhada na renderizacao da montagem, isso deve explicar tudo.Eu nao acho que mais nada seja necessario dizer, mas se voce tiver alguma duvida, ficarei feliz em ajudar.Agora a grande pergunta. Como eu instalo o BLTouch?Felizmente, nao preciso explicar isso, pois ja existe um tutorial. Voce nao precisa imprimir nada daquele tutorial, mas precisara usar um firmware diferente, um que tenha os offsets corretos. Voce pode encontra-lo aqui. Existem versoes nao compiladas e compiladas. Use a versao rapida se voce tiver rolamentos Igus e drivers TMC2208, pois ficaria bem barulhento.Ambas as versoes tem protecao contra superaquecimento e ajuste PID da cama ativados.Nao ha necessidade de mudar o firmware se voce nao planeja adicionar o BLTouch.ATUALIZACAO 15.02.19: Tolerancias relaxadas para arquivos X_Carriage e adicionadas as versoes antigas do suporte de correia. Certifique-se de inverter a direcao X para esses (V2)E possivel que seja compativel com outras impressoras e, se nao, acredito que apenas um redesenho dos arquivos da placa X-Carriage seria necessario.

Baixar
