Sobre o objeto 3D Carroca Gondola Dupla para Ferrovia OS, Plarail e Ferrovia de Madeira

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

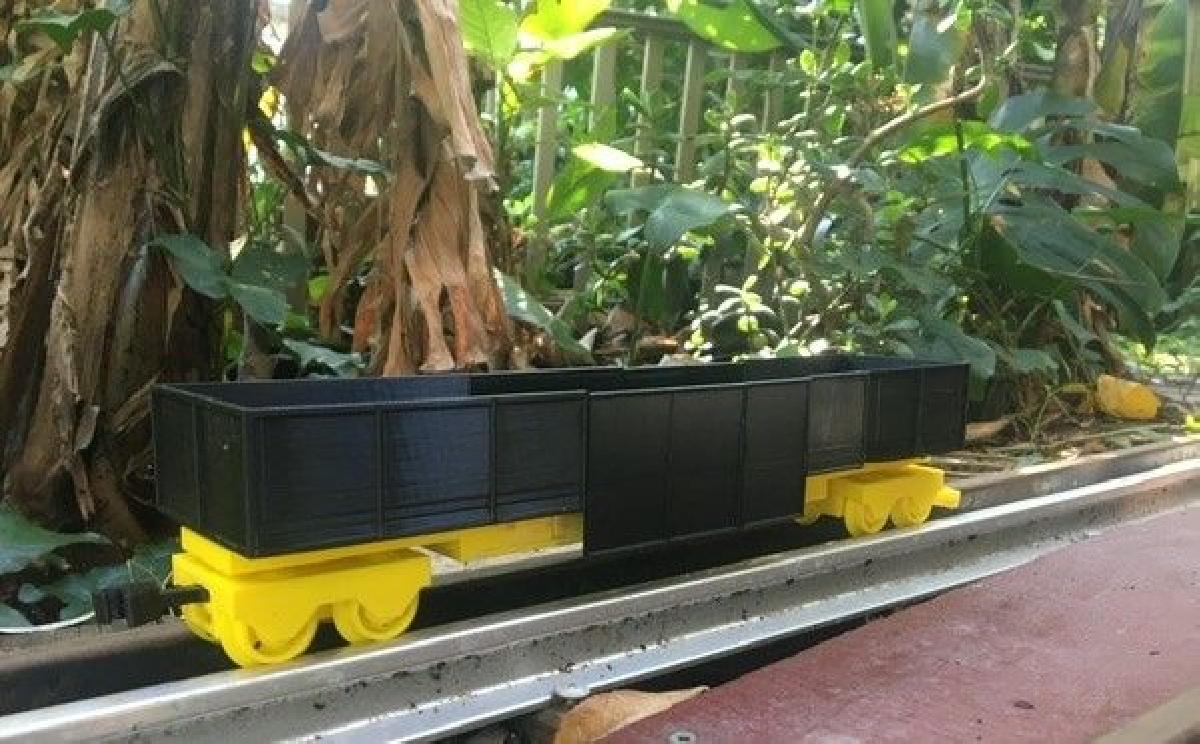

Carroca Gondola Dupla para Ferrovia OS, Plarail e Ferrovia de Madeira foi projetado para Impressora 3D. Gondola simples de 0-gauge construida a partir de componentes personalizados semelhantes ao Duplo para permitir a impressao em uma base de 100mm x 100mm. Ela pode ser montada de varias maneiras. O corpo e uma representacao proporcional razoavel de um vagao de 40 pes, mas os bogies sao menores para permitir que o vagao siga curvas de trilhos de madeira de 9 polegadas, alem de Plarail e 300mm de caminho de ferro OS. Importante - Desde que essas pecas foram carregadas no ano passado, temos trabalhado em uma serie de pequenas revisoes, como conexoes Duplo mais tolerantes, bordas arredondadas e flanges de roda em escala mais fina. Dai a nova bandeira de "Coisa em Progresso". Quando conseguirmos, postaremos as pecas melhoradas. Envie uma mensagem se precisar das pecas revisadas enquanto isso. Existem dois tipos de bogie: - uma extremidade tem um furo guia para um pequeno gancho ou olho de parafuso, na outra extremidade ha um recesso para dois ou tres imas de neodimio e um pino de moveis com cabeca redonda. - uma extremidade com furo guia como acima, a outra tem duas ranhuras para varios acopladores oscilantes. Voce precisa de dois bogies, mas eles nao precisam ser iguais. Voce pode adicionar seus proprios acopladores a extremidade ranhurada. Alguns sao fornecidos aqui ou voce pode usar uma barra de acoplamento feminina Plarail (ou um pequeno clipe de papel) ou usar o seu proprio. O pino e um parafuso M3. Acopladores destinados a se encaixar em outros modelos como a impressao Big Big Train tem pequenos aneis que combinam o parafuso com o tamanho do furo maior. Tudo isso e opcional. Voce pode simplesmente virar os bogies para que a extremidade do furo guia fique voltada para fora e encaixar pequenos ganchos e olhos de parafuso. Se conectar Plarail (modelos de trens expressos japoneses ou brinquedos ocidentais de Thomas etc.), escolha cuidadosamente um gancho que nao saia pela ranhura da barra feminina de plastico, mas que se separara sem danos se puxado com forca. Para trabalhos em ferromodelismo, por exemplo, Big Big Train ou OS Railway, os bogies podem ser fixados com um parafuso M3x10mm debaixo. Alem disso, voce pode querer colar as secoes superiores juntas. Como um brinquedo para criancas pequenas, e melhor deixar os bogies livres e as partes separaveis para que, se forem levantadas incorretamente, se desmontem em vez de quebrarem. Claro, pode ser montado com Lego real ou Duplo ou Megabloks etc., para fazer um vagao e carga diferentes. Para criancas muito pequenas, os acopladores magneticos sao os melhores. Apenas certifique-se de que os imas estejam bem ajustados para que a crianca nao consiga engoli-los. Voce precisara de quatro eixos de aco. Usamos pedacos de 40mm de comprimento de fio de cabide. Onde estamos, o fio tem 2,3mm de diametro. As rodas tem flanges profundas para que sigam as laminas das chaves Plarail. Em ferrovias de madeira e Plarail, elas rodam nas flanges. Em ferrovias OS etc., rodam na superficie. Elas devem passar suavemente por Big Big Train, (alguns) trilhos OS e pontos de tubo de lata. Elas podem bater ou ficar presas em pontos de escala fina Lima ou Faller 0-gauge. (se houver interesse, posso postar uma roda alternativa para pontos de escala fina.) Para impressao, sugiro virar as partes principais do corpo na vertical para simplificar a remocao de suportes. Antes de se aprofundar muito neste projeto, tambem sugiro imprimir apenas algumas pecas para verificar se elas se encaixam.

Baixar

O modelo 3D denominado "Carroca Gondola Dupla para Ferrovia OS, Plarail e Ferrovia de Madeira" é um projeto elaboradamente desenvolvido para impressão em 3D, especialmente voltado para a utilização em ferromodelismo e como brinquedo para crianças. Abaixo, destaco os principais aspectos deste modelo:

### Características Gerais
- **Escala e Dimensões**: A carroça é projetada em escala 0, possibilitando a impressão em uma cama de 100mm x 100mm. O corpo do vagão representa um modelo proporcional de um vagão de 40 pés.
- **Versatilidade**: O design permite várias montagens e é adaptável a diferentes sistemas de trilhos, como Plarail e ferrovias de madeira. Os bogies são menores, permitindo que a carroça faça curvas com um raio de 9 polegadas, característica essencial para o funcionamento em trilhos de madeira e ferrovias de diferentes padrões.

### Estrutura do Modelo
- **Bogie**: O modelo possui dois tipos de bogies:
1. **Bogie com Gancho**: Uma extremidade possui um furo piloto para pequenos ganchos ou olhos de parafuso, e a outra extremidade possui um recesso para ímãs de neodímio.
2. **Bogie com Ranhuras**: Similar ao primeiro, mas a outra extremidade conta com ranhuras para acopladores oscilantes. Os usuários podem optar por fazer bogies iguais ou diferentes.

- **Acopladores**: O modelo permite a personalização dos acopladores, oferecendo a possibilidade de usar barras de acoplamento femininas do Plarail, clipes de papel ou acopladores próprios. O design inclui um pino que é um parafuso M3, proporcionando flexibilidade na conexão com outros modelos.

### Sugestões de Montagem
- **Para Crianças**: Para segurança, recomenda-se que as partes do modelo sejam montadas de maneira que se desmontem facilmente se elevadas incorretamente, prevenindo quebras. A estrutura pode ser combinada com peças de LEGO, Duplo e Megabloks.
- **Imãs**: É sugerido o uso de acopladores magnéticos para crianças muito pequenas, desde que os ímãs estejam bem fixados para evitar riscos de engolir.

### Impressão 3D
- **Material e Agilidade**: O modelo utiliza rodas com flanges profundas para garantir a compatibilidade com trilhos de diversos tipos.
- **Recomendações de Impressão**: É recomendado que as partes principais do corpo sejam impressas de pé, facilitando a remoção dos suportes. Também se sugere que os usuários testem algumas peças antes de realizar a impressão de todas as partes para garantir o encaixe correto.

### Melhorias e Atualizações
O autor menciona que após o lançamento inicial do arquivo, várias melhorias foram implementadas, como conexões Duplo mais tolerantes e flanges de roda com escala mais fina. A bandeira "Coisa em Progresso" indica que o desenvolvimento do modelo continua, e os usuários são encorajados a entrar em contato para obter versões revisadas das peças.

### Conclusão
Este modelo de carroça gondola oferece uma ótima combinação de funcionalidade e diversão, permitindo que tanto entusiastas de ferromodelismo quanto crianças desfrutem de uma experiência rica em criatividade e aprendizado no uso de impressoras 3D. A atenção aos detalhes e à personalização é uma característica marcante deste projeto, tornando-o um recurso valioso para quem busca expandir sua coleção de modelos ferroviários.
