Carro RC movido a energia solar com rodas dianteiras sem cubo.

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Carro RC movido a energia solar com rodas dianteiras sem cubo.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

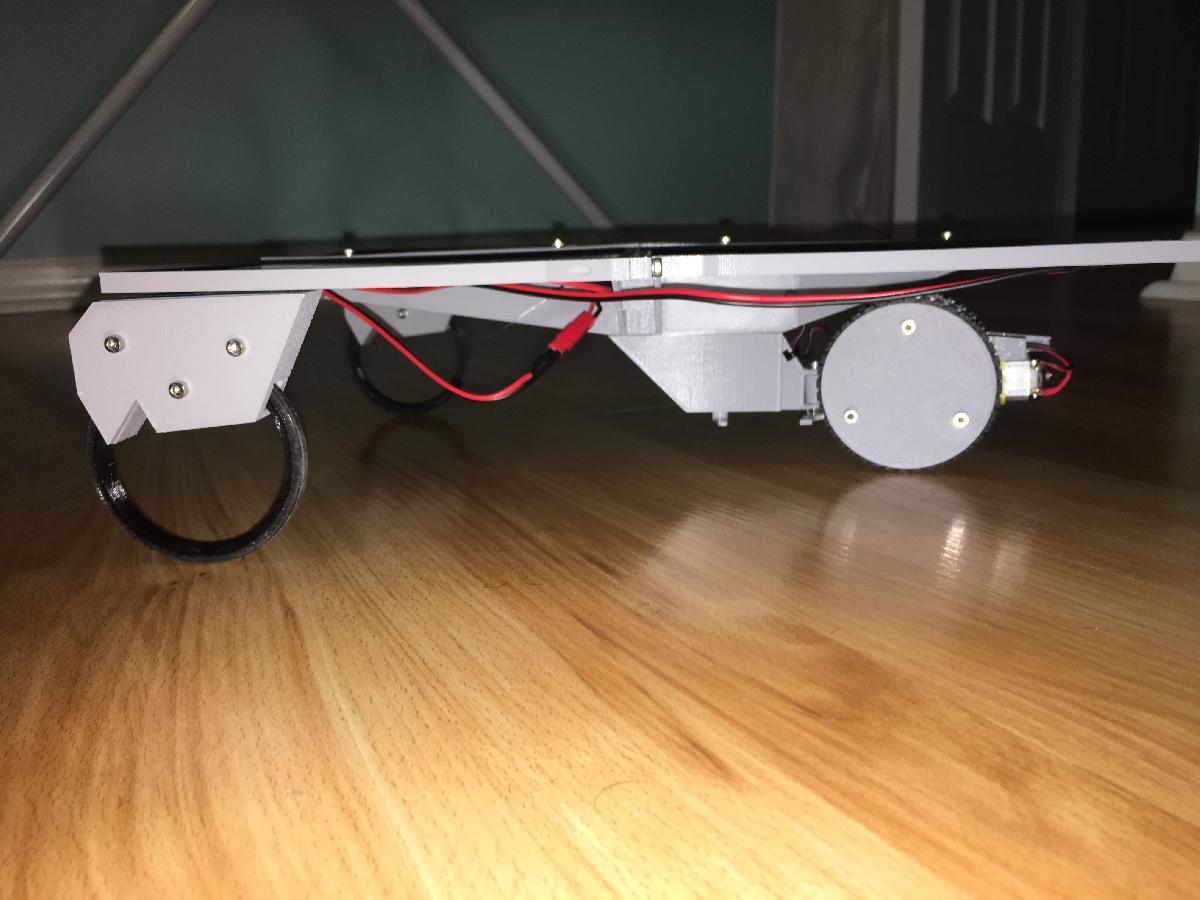

Carro RC movido a energia solar com rodas dianteiras sem cubo. foi projetado para Impressora 3D. Este e um carro movido a energia solar com controle remoto, que nao possui cubos de roda para as rodas dianteiras. E uma configuracao de triciclo com duas rodas dianteiras e uma roda traseira. A roda traseira e acionada por um unico motor escovado e guiada por um unico servo em um sistema de puxar/puxar. As celulas solares estao montadas na parte superior de modo que nenhum outro componente do veiculo possa projetar uma sombra sobre elas. As rodas dianteiras sem cubo utilizam polias de correia de impressora 3D com furo padrao M3 que muitos usuarios podem ja ter em sua colecao de pecas de impressora sobressalentes (que foi o que inspirou essa ideia).31/07/2019 - O carro ainda esta funcionando muito bem apos quase um ano, mas notei que ele ficou um pouco enviesado onde a montagem do motor se conecta a montagem da direcao. O problema foi que eu tinha um furo de 2 mm de raio para um parafuso de 1,5 mm de raio. Eu apertei isso para um furo de 1,7 mm de raio (nao quero que fique muito apertado). Tambem substitui os fios de cobre das linhas de direcao por linha de pescar de 6 lb.08/09/2018 - O design esta completo. O carro funcionou bem hoje com ceu parcialmente nublado. Veja o video abaixo. Ele nao funciona bem sob sombra de arvores densas. Eventualmente, pretendo experimentar com uma pequena bateria carregando das celulas para funcionar sob sombras de arvores ao longo da estrada em meu bairro. No geral, ele controla e dirige muito bem. Nao e rapido, mas o motor e projetado para torque, nao para velocidade, o que e o que voce quer para subir colinas e passar por buracos na estrada. Voce notara que os paineis centrais superiores em algumas das minhas fotos estao um pouco curvados. Isso foi corrigido nos arquivos .stl. Eu retirei 1 mm de cada extremidade desses (TopClampV2.stl), entao esse problema esta resolvido. Algumas notas de construcao:Se voce quiser acomodar toda a eletronica dentro, precisara cortar o interruptor do ESC e soldar os fios para fechar o circuito. Voce tambem vai querer cortar o conector JST macho do ESC (ja que voce vai soldar nos fios do motor de qualquer forma). Solda esse conector JST macho ao painel solar dianteiro esquerdo. Dessa forma, voce pode conecta-lo ao conector JST femea que sai da lateral do corpo. Isso permitira que voce troque a celula solar por uma bateria para uso interno ou em dias nublados.Existem apenas arquivos enviados para um conjunto de roda dianteira esquerda. Para o lado direito, basta informar ao seu programa de fatiamento para espelhar os arquivos da esquerda.Celulas solares estao conectadas em paralelo. Celulas individuais fornecem tensao suficiente, mas multiplas celulas em paralelo sao necessarias para fornecer a corrente necessaria. Ao solda-las, tome cuidado para notar em qual canto voce precisa do conector JST e onde voce vai localizar o fio de cruzamento da esquerda para a direita. Ha um recorte na parte superior do corpo (Spine.stl) para acomodar esse cruzamento de fio.24/08/2018 - Imprimi um dos quadrantes da estrutura. A celula solar nao se encaixou. Isso e o que eu ganho por nao fazer uma verificacao de ajuste no modelo. De qualquer forma, consertei isso e atualizei o SolarCellFrameV2.18/08/2018 - Design inicial completo. Agora para montar, testar e ajustar!15/08/2018 - Projetei a montagem do servo para direcao. Adicionei a foto do assembly de nivel superior mais recente para refletir isso.Atualizacao 13/08/2018 - Surpreendentemente, a primeira versao da montagem do motor funcionou perfeitamente, sem necessidade de revisoes de design. O design da estrutura de montagem da celula solar agora esta em andamento. Adicionei uma imagem de montagem de nivel superior incompleta para mostrar para onde o layout geral esta indo. Ainda preciso projetar a estrutura central principal para unir tudo, mas esta indo bem.Atualizacao 10/08/2018 - Adicionei a montagem do motor e um corte na tela do FreeCad do Conjunto de Controle, que inclui o motor, a montagem do motor e as rodas de tracao. As duas abas na frente da montagem do motor serao para os fios de controle puxar/puxar para o servo de direcao.Atualizacao 06/08/2018 - O design da montagem da roda esta completo (veja novas fotos). Todas as montagens de rodas dos prototipos se encaixam e funcionam corretamente. Provavelmente vou reduzir o numero de parafusos necessarios para segurar a montagem da roda de tracao traseira de 4 para 3, mas isso e um detalhe menor. Agora e hora de projetar a estrutura do corpo principal e o mecanismo de direcao! Debatendo se quero que isso tenha baterias para dirigir atraves de areas sombreadas ou nao... Talvez eu adicione, pelo menos, provisoes para o crescimento futuro.PECAS! PECAS! PECAS!!!!Todas as pecas listadas abaixo sao da Amazon*4 Celulas Solares - ALLPOWERS 2 Pecas 2.5W 5V/500mAh Painel Solar Kit Carregador de Bateria DIY Celula Solar Encapsulada de Epoxi para Bateria LED 130x150mm (Somente Painel Solar)*1 ESC - Hobbypower Rc ESC 10a Controlador de Velocidade para Motor Escovado de Rc Carro Barco Sem Freio*1 Motor Escovado - Doradus 5Pcs DC 3V-6V Motor Redutor de Eixos Duplos Para Carro Smart Arduino*6 Polias de Correia - WINSINN 2GT GT2 Polia de Idler de Correia de Aluminio 20 Sem Dente Furo 3mm Para impressoras 3D Correia de Temporizacao de Largura 6mm (Pacote de 5Pcs)*1 Atuador de Servo - ElectroBot 2X Pcs Sg90 Micro Servo Motor 9G Rc Controle de Helicoptero Robo Aviao Barco*Parafusos, porcas e arruelas M3 diversos + fio, solda, termorretratil, etc.
