Carro Direcionavel com Motor Unico
game
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Carro Direcionavel com Motor Unico
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

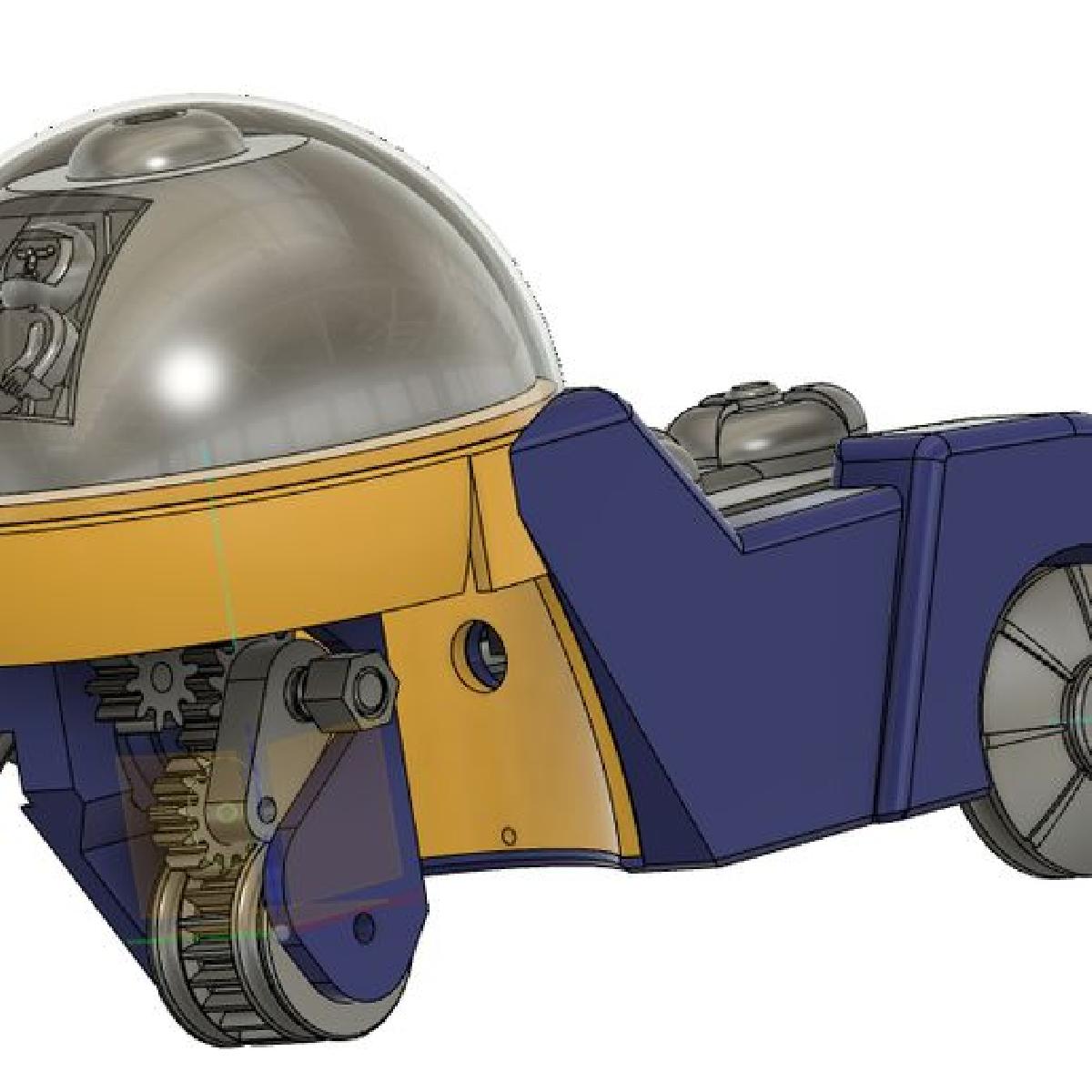

Carro Direcionavel com Motor Unico foi projetado para Impressora 3D. Este projeto e um design de direcao controlada por um unico motor. Foi inspirado por um brinquedo chamado Astrobase, que tinha um carro chamado scout car. Eu acho que usava um mecanismo de transmissao semelhante. O carro e impulsionado por um motor de engrenagem N20 de 60 ou 100 rpm. Uma caixa de interruptores com 3 pilhas AA fornece o controle de avanco/reverso para o motor. Quando o motor e acionado para frente, a roda de tracao impulsiona o carro. Quando o motor e acionado para tras, a roda de tracao e girada para selecionar a direcao. Ele usa o mesmo pinhao flutuante comum em brinquedos antigos. Eu ja o usei em outros designs de motor unico. Este e um projeto dificil de construir. Voce tera que fazer aneis deslizantes a partir de tubos de latao de 8MM. Eu usei um cortador de tubos. Um eixo precisa ser cortado de uma barra de latao de .125 polegadas ou 3MM. As escovas para os aneis deslizantes sao feitas de clipes de papel. Todas as partes devem girar livremente. Voce vai precisar de alguns tubos de latao de 8MM e de uma barra de latao de .125 polegadas ou 3MM. Voce tambem precisara de alguns parafusos plasticos de 2MM X 8MM e parafusos plasticos de 3MM X 8MM. As pecas roscadas devem ser impressas com 100% de preenchimento. Os arquivos ring_gear_plate.stl e new_deck_pods.stl devem ser impressos com suportes onde tocam a placa de montagem. O arquivo pilot_dome_2.stl nao precisa de suportes, mas tem uma ponte sacrificada sobre o buraco na parte superior, entao voce tera que corta-la. O board_mount.stl nao e necessario para a versao controlada por fio. O carro tambem poderia ser controlado por um transmissor e receptor de carro de lata de Coca-Cola, mas eu ainda nao fiz isso. E para isso que serve o arquivo board_mount. Eu fiz alguns videos enquanto desenvolvia o design e os videos tem mais detalhes.
