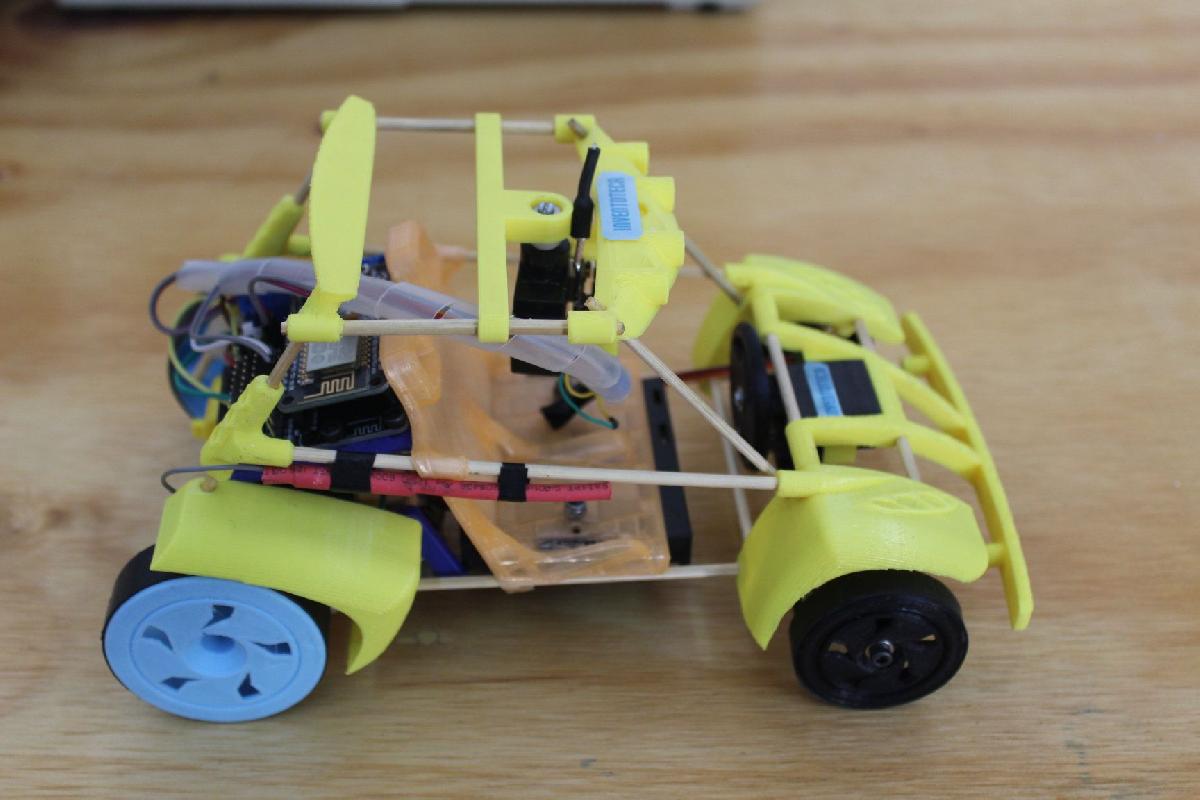

Carro de brinquedo autonomo e carro FPV
Robótica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Carro de brinquedo autonomo e carro FPV
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Carro de brinquedo autonomo e carro FPV foi projetado para Impressora 3D. A estrutura e feita de varas de bambu (⌀3 mm) e pecas impressas em 3D (PLA 3D Fila).Carro de brinquedo autonomoE controlado por Node MCU 1.0 (tambem conhecido como Kit de Desenvolvimento ESP-12E). Utiliza um sensor de distancia ultrassonico (US-100) conectado a um servo (SG-90) para detectar obstaculos nas laterais. Um segundo servo move as rodas dianteiras e um volante para dar uma aparencia realista. O microcontrolador esta conectado ao ESP-12E Motor Shield, que alimenta dois motores de engrenagem.Carro de brinquedo FPVO sensor ultrassonico e substituido por uma mini camera, e um receptor RC e adicionado. A velocidade, a direcao e a posicao da camera sao controladas por um transmissor RC.Visao geral da lista de pecas11 porcas de travamento com inserto de nylon M316 arruelas planas M3 (⌀externa 7 mm, ⌀interna 3,2 mm, espessura 0,5 mm)13 parafusos M3 (varios comprimentos)4 Parafuso M2x10 (ou similar)4 Parafuso para montar servos18 varas de bambu ⌀3 mm (varios comprimentos)2 motores de engrenagem2 micro servos (SG90)25 pecas impressas em 3D [Versao Autonoma]26 pecas impressas em 3D [Versao FPV]1 sensor de distancia ultrassonico (US-100, 3,3 V) [Versao Autonoma]1 mini camera (Eachine TX02 NTSC) [Versao FPV]CianoacrilatoCabosAs pecas 18A e 18B sao para tamanhos diferentes de sensores ultrassonicos.A peca 20 e utilizada apenas na versao FPV.As pecas 21A e 21B sao para diferentes alturas de cameras.Comprimentos das varas2x 15 mm2x 70 mm1x 80 mm7x 90 mm2x 100 mm2x 130 mm2x 180 mmParafusos e parafusos4x Parafuso M3 x 154x Parafuso M3 x 303x Parafuso M3 x 202x Parafuso M3 x 54x Parafuso para montar servos (eles vem com servos SG90)4x Parafuso M2x10 (eles seguram os chifres dos servos e as rodas dos motores de engrenagem)
