Sobre o objeto 3D Carretel Modular Ecologico.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

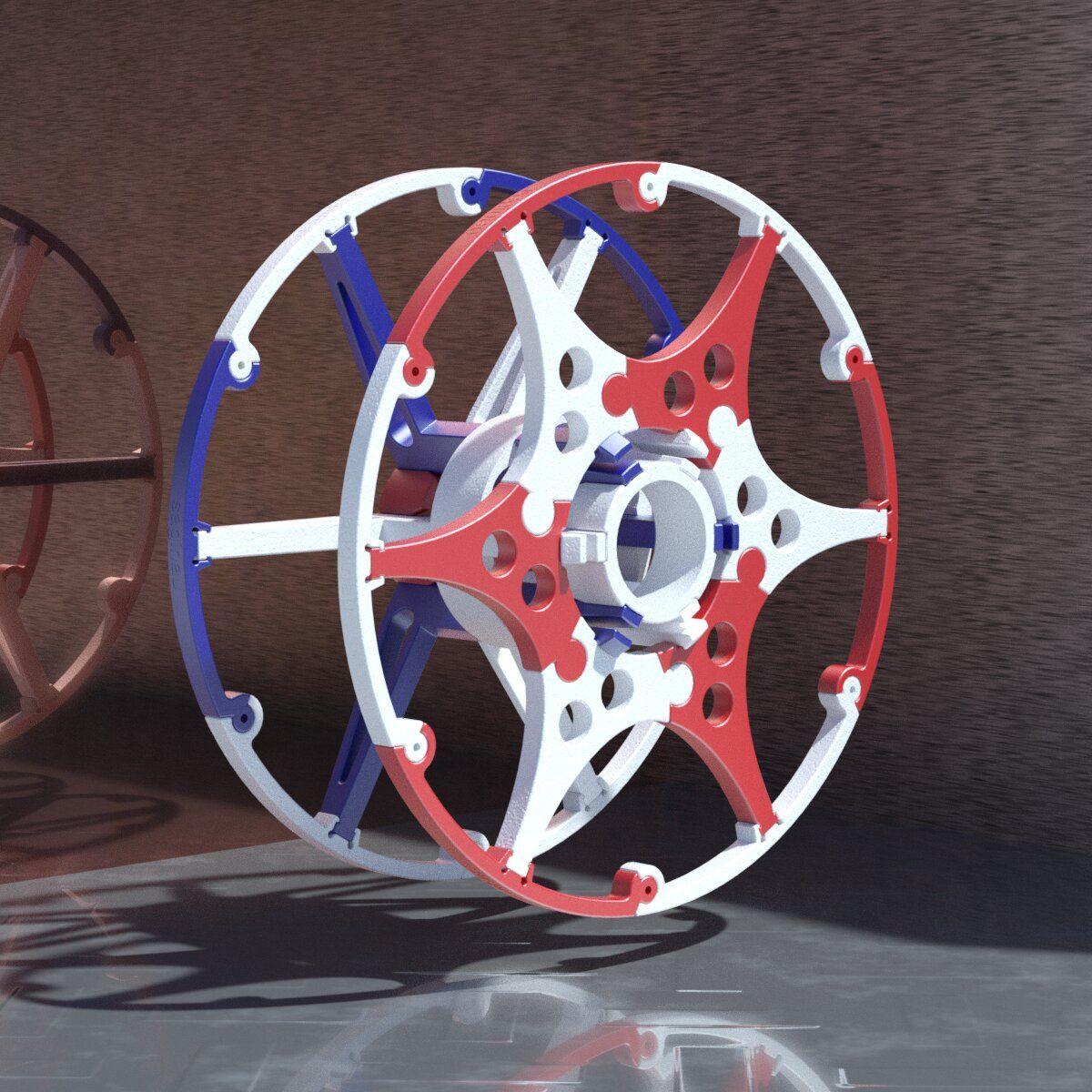

Carretel Modular Ecologico. foi projetado para Impressora 3D. https://youtu.be/ArKJHC-0ZAAMemoria descritiva do projeto para o concurso “Eu realizo meu carretel”Baptizado com o nome de “Carretel modular ecologico”, o projeto tem como objetivo a optimizacao dos materiais, ou seja, um conceito ecologico. Partindo desta premissa, foram priorizados tres criterios fundamentais:1 criterio modular: O carretel foi fracionado em pequenos modulos que se encaixam entre si, sem a necessidade de adesivos, e que, em caso de quebras, podem ser substituidas as pecas necessarias. Por outro lado, cada modulo requer muito pouco material e permite utilizar pequenas fracoes de filamento sobrante.2 criterio estrutural: Os modulos foram dispostos de maneira que os contornos trabalhem na direcao dos esforcos, evitando assim a fragilidade de camada.3 criterio plural: ao estar subdividido em pequenos modulos, ninguem fica excluido de poder imprimir seu carretel. Ao mesmo tempo, por ter tao pouca superficie de camada, pode ser impresso em ABS ou HIPS sem problemas.Quanto ao seu designConsta de 2 conjuntos de montagem.O conjunto Base, formado pelos modulos L, os aneis de compressao e tracao, e as barandas.E o conjunto Tampa, formado pelos modulos Eiffel e os modulos barandas.Os modulos baranda constam de orificios a cada 60° para reter a ponta do rolo uma vez que se deixa de usar o carretel.Os encaixesO conjunto base e mantido montado pelos aneis de compressao (nas extremidades, contidos pelo sistema de catraca) e o anel de tracao central, que exerce o esforco oposto, tudo isso e acompanhado do encaixe de baranda (encaixe que limita tres graus de liberdade de movimento).O conjunto tampa se mantem montado pelos modulos Eiffel, com encaixe tipo quebra-cabeca, e ao mesmo tempo e acompanhado pelo encaixe de baranda.Por ultimo, uma vez montados os conjuntos, coloca-se o rolo lacrado no conjunto “Base”, que finalmente e retido pelo conjunto “Tampa”, atraves do sistema de catraca.Dados de cada modulo:1-Modulo L: medidas 97mm x 85mm x 8mm, volume 14,9cm³, filamento 2,9m (quantidade 6).2-Modulo Anel de Compressao: medidas diametro 45mm x 20mm de comprimento, volume 10,4cm³, filamento 2,4m (quantidade 2)3-Modulo Anel de Tracao: medidas diametro 69mm x 20mm de comprimento, volume 17cm³, filamento 4,2m (quantidade 1)4-Modulo Baranda: medidas 110mm x 27mm x 8mm, volume 5,17cm³, filamento 2,65m (quantidade 12).5-Modulo Eiffel: medidas 79mm x 55mm x 8mm, volume 11cm³, filamento 1,9m (quantidade 6)O calculo de filamento e baseado nos seguintes parametros:Bico 0,4mmAltura de camada 0,15mmParedes inferior e superior 0,6mmDois contornos perimetricos de 0,4mmPreenchimento 19%Todos os modulos estao desenhados para que possam ser impressos empilhados, anexo arquivo STL com o total das pecas, sendo que este arquivo e inscrito em um volume de 129mm x 124mm x 50mm
