Carretel de filamento de amostra ajustavel

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Carretel de filamento de amostra ajustavel

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

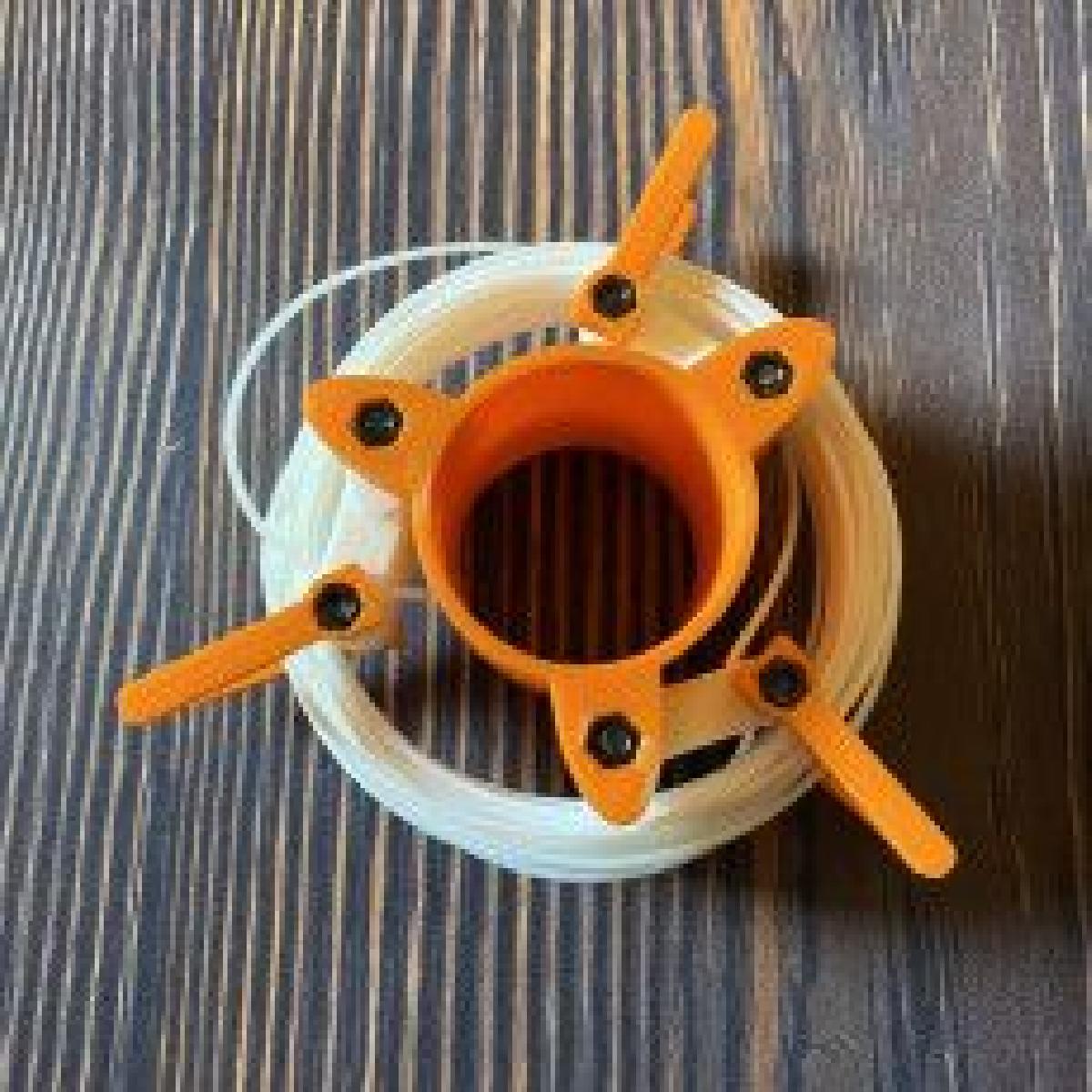

Carretel de filamento de amostra ajustavel foi projetado para Impressora 3D. Um carretel de filamento ajustavel para amostras ou remanescentes. Recolha-o totalmente para carregar e ajuste os bracos e garfos conforme necessario, dependendo da amostra ou do diametro remanescente. O diametro interno do carretel e de 44 mm e e mais do que suficiente para caber o suporte do carretel em um Ender3. Na extensao total, ele cabera um carretel de amostra de ~ 65mm de diametro interno. Quando recolhido, ele se encaixara no filamento branco de amostra enviado com o ender3 pro. Furos nos Bracos para fim e inicio do filamento. Lista de impressao: 3 x Arm.stl 3 x Garfo inferior stl 3 x Top Fork.stl 1 x Carretel Bottom.stl 1 x Carretel Top.stl assembleia: 3 x M4/30mm parafusos da cabeca do soquete 3 x Parafusos de cabeca de soquete M4/40mm 6 x Porcas M4 Os carreteis superior e inferior serao indexados um no outro. Para alinhar, insira todos os tres parafusos M4/40mm atraves do carretel superior e atraves dos bracos usando isso para guiar o carretel inferior para o alinhamento. Esta e uma impressao de ~10 horas com tolerancias apertadas. Certifique-se de que a impressora esta calibrada para obter melhores resultados. Calibre para etapas e fluxo e/x/y/z para obter melhores resultados. Google como fazer isso para sua impressora. Projetado em Fusion 360 e fatiado com Cura. Resolucao .20 15% de preenchimento Sem suporte Hardware necessario

Baixar

O modelo 3D "Carretel de filamento de amostra ajustável" foi projetado para comportar amostras ou restos de filamento, sendo prático e funcional para impressoras 3D. Projetado especificamente para caber no suporte do carretel de uma impressora Ender 3, o carretel tem um diâmetro interno de 44 mm. Em sua extensão máxima, pode acomodar um carretel de amostra de aproximadamente 65mm de diâmetro interno. Quando retraído, ele se ajusta perfectamente no filamento branco de amostra que acompanha a impressora Ender 3 pro.

O design inclui detalhes pontuais, como furos nos braços para o fim e o início do filamento, a fim de garantir um uso prático e funcional. Para a impressão, são necessários vários componentes, que são especificados na lista de impressão fornecida pelo autor. Da mesma forma, as orientações de montagem são descritas de forma simples e clara para facilitar este processo.

O fornecimento dessas informações é crucial para garantir o sucesso da impressão, já que essa é uma impressão de aproximadamente 10 horas com tolerâncias justas. Além disso, o autor enfatiza a importância de uma impressora bem calibrada para obter os melhores resultados, sugerindo que os usuários pesquisem como fazer isso adequadamente para sua máquina específica.

Este modelo foi desenhado usando o software Fusion 360 e fatiado com Cura. O desenho é destinado a uma resolução de 0.20, com um preenchimento de 15 % sem a necessidade de suportes adicionais, embora seja necessário algum hardware.
