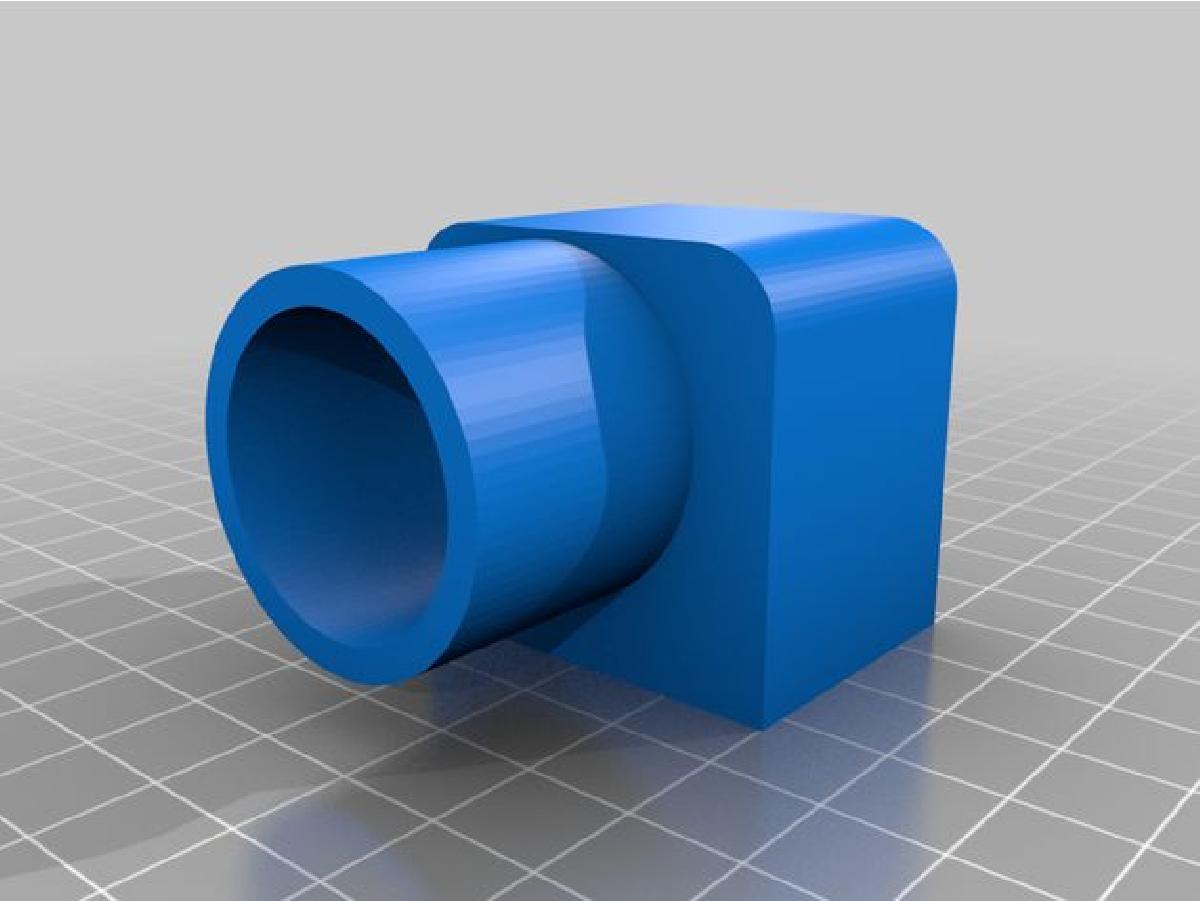

Sobre o objeto 3D Carrera de canicas Corrida de bolinhas de gude

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Carrera de canicas Corrida de bolinhas de gude foi projetado para Impressora 3D. Percurso de bolinhas: https://www.youtube.com/shorts/9A-QrUh4Hqc Projeto educativo para criancas. Aprenderinterativamente conceitos de fisica.Arquivos .svg para corte a laser de MDF de 3 mm de espessura e EVA.Arquivos .stl para imprimir em 3D.Arquivos nos formatos .ai, .obj e .catpart para modificar as pecas a seu gosto.P pecas compradas para o percurso:Tubo corrugado flexivel de 25 milimetros de diametro externo. Caracteristicas: 222120, UNE-EN 61386-22, UNE-EN 60423Tubo rigido de 32 milimetros de diametro externo de PVCPecas de tubulacao de 32 milimetros de diametro interno norma UNE EN 1329Palitos de madeira de 2 milimetros de diametroPecas a serem feitas:“Braco de fixacao”: Para poder posicionar os modulos na parede, a qual tem furos de 10 milimetros de diametro cujos centros estao distanciados 45 milimetros tanto na direcao vertical como horizontal uns dos outros. Isso sera fixado com os alfinetes descritos a seguir. Por outro lado, ha um braco de fixacao modificado caso o circuito seja colocado em uma placa de cortica com alfinetes convencionais.“Alfinete”: Para unir as coisas a parede. E uma peca que sera impressa de maneira horizontal para que as camadas da fixacao sejam mais resistentes a ruptura. Tem uma ranhura no corpo principal para poder prendergomas que segurem tubos a parede."Rampas modulos": Sao as pecas base do percurso. Cada uma delas precisa de 2 bracos de fixacao e 2 alfinetes para se colocar na parede. Adicionalmente, pode-se colocar um alfinete na parede que impeca o movimento do modulo por inercia em alguma direcao. Seu trilho tem forma de V e nao de U, pois a bolinha nao sai tao facilmente do percurso. A V tem voladizos de 45° para evitar o uso de suportes na impressao ao serem colocados deitados sobre a cama. Existem 2 tipos de modulos. Um mais basico e outro com um stopper em uma de suas extremidades e um buraco no outro. Este sim precisaria de suportes para o buraco. Eles se combinam de tal forma que o movimento seja controlado e a bolinha nao adquira muita energia."Uniao 2 tubulacoes rampa": Sua funcao e unir 2 pecas de tubulacao (de diametro 32 milimetros segundo a norma UNE EN 1329). As tubulacoes tambem podem ser unidas a tubos de PVC rigido do comprimento desejado. Tem 4 furos para bracos de fixacao e assim coloca-lo na parede com varias possiveis inclinacoes, ficando fixo frente ao peso das tubulacoes e tubos. Para imprimi-lo, foi separado em 2 pecas que se encaixam por meio dos salientes e furos; mas mesmo assim precisa de suportes nos voladizos dos tubos. "Moinho": Cada moinho leva 2 fixacoes, que se encaixam no corpo de um modulo. O eixo de rotacao e um palito de 2 milimetros de diametro. Para que a montagem nao saia ao girar, recomenda-se o uso de cola."Uniao tubo modulo": Une uma rampa modular basica a um tubo corrugado flexivel. O fato de ser corrugado e para que a bolinha faca barulho em seu caminho e chame mais atencao. Pode que o ajuste com o modulo necessite de cola para se prender corretamente."Uniao tubo tubulacao": Une tubo corrugado e pecas variadas de tubulacao de diametro 32 milimetros. Para que nao houvesse degrau que parasse a bolinha durante o percurso, necessita de suportes minimos ao imprimir."Uniao tubulacao modulo": Une um modulo basico e uma peca de tubulacao. Necessita de suportes minimos. Pode que o ajuste com o modulo necessite de cola para se prender corretamente."Pacman": Em formato svg para corta-lo com corte a laser em madeira MDF de 3 milimetros de espessura (max power = 65, min power = 55 e velocidade = 20). As 2 linhas que fecham o olho estao gravadas em modo corte (max power = 12, min power = 10 e velocidade = 50). A largura do retangulo usado como referencia e de 370 milimetros. Tambem foi feito um arquivo para cortar sobre EVA e assim dar a cor caracteristica ao Pacman (max power = 20, min power = 18 e velocidade = 25). Sua largura de referencia e de 340 milimetros. Se nao quiser pintar os olhos, ha um arquivo para cortar com laser EVA preta para as pupilas do Pacman. A largura do retangulo de referencia e de 100 milimetros. E um elemento que serve como meta do percurso. Para uni-lo a parede, necessita de 2 bracos de fixacao especificos, que tem menos pescoco para segurar melhor este componente. Tambem ha um arquivo em formato .stl para o Pacman caso o suporte do circuito seja cortica."Fantasma": E uma decoracao pequena para imprimir em 3D que pode ser colada as pecas e assim seguir a tematica do jogo de “dar de comer ao Pacman”.Projeto da Estacao da Ciencia e da Tecnologia e Lucia Rodriguez Diez: https://www.thingiverse.com/Lucia_rodiez

Baixar

O projeto "Carrera de Canicas - Corrida de Bolinhas de Gude" é uma proposta educativa interativa que visa ensinar conceitos de física para crianças de forma lúdica. Este percurso de bolinhas é altamente personalizável e envolve o uso de impressão 3D, corte a laser e componentes físicos, oferecendo uma experiência prática que estimula o aprendizado através do jogo.

### Estrutura do Projeto

#### 1. **Arquivos Disponíveis**:
- **Formato .svg**: Para corte a laser em MDF de 3 mm de espessura e EVA, possibilitando a criação das diferentes partes do percurso e decorações.
- **Formato .stl**: Para impressão 3D das peças que compõem o circuito.
- **Formatos .ai, .obj e .catpart**: Para quem deseja modificar as peças e adaptá-las conforme necessário.

#### 2. **Componentes do Percurso**:
O percurso é composto por várias peças que podem ser compradas ou impressas, proporcionando flexibilidade no projeto:

- **Tubo Corrugado**: De 25 mm de diâmetro externo, que oferece um efeito sonoro à medida que as bolinhas se movem.
- **Tubo Rígido de PVC**: Com 32 mm de diâmetro externo, é utilizado para o suporte estrutural do percurso.
- **Peças de Tubulação**: Que seguem a norma UNE EN 1329, permitindo a interconexão de tubos.
- **Palitos de Madeira**: De 2 mm de diâmetro, utilizados em diversas partes da estrutura.

### Peças a Serem Imprimidas:

1. **Braço de Fixação**: Permite posicionar os módulos na parede, possui furos para fixação e um formato adaptável para diferentes tipos de superfície.

2. **Alfinete**: Fixação que garante a segurança do percurso, sendo impresso horizontalmente para maior resistência.

3. **Rampas Módulos**: As peças principais do percurso que mantêm as bolinhas em movimento. Elas têm um design em forma de V para evitar que as bolinhas saiam do trilho.

4. **União de Tubulações**: Conector que permite a interconexão entre diferentes partes do percurso, com furos para fixação.

5. **Moinhos**: Adicionam um elemento dinâmico ao percurso, rotacionando enquanto as bolinhas passam.

6. **Pacman e Fantasma**: Decorações temáticas que podem ser cortadas a laser ou impressas em 3D, proporcionando uma temática divertida ao projeto.

### Educação e Interatividade
Esse projeto é uma excelente ferramenta educativa, pois incentiva as crianças a aprenderem sobre física através da observação e experimentação. As atividades de montar e modificar o circuito oferecem um aprendizado ativo e envolvente, permitindo que as crianças vejam em primeira mão como diferentes inclinações e formas afetam o movimento das bolinhas.

### Considerações Finais
O projeto é uma combinação intrigante de design, funcionalidade e educação, que não apenas proporciona diversão, mas também ensina princípios fundamentais de física de uma maneira prática e acessível. Os arquivos estão disponíveis online na plataforma Thingiverse, permitindo que educadores e pais acessem facilmente todos os recursos necessários para criar suas próprias corridas de bolinhas de gude. Para mais informações e para ver o percurso em ação, você pode acessar [este vídeo](https://www.youtube.com/shorts/9A-QrUh4Hqc).
