Carregador multiplo de viagem 2 3 4S
Veículos R/C
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Carregador multiplo de viagem 2 3 4S
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

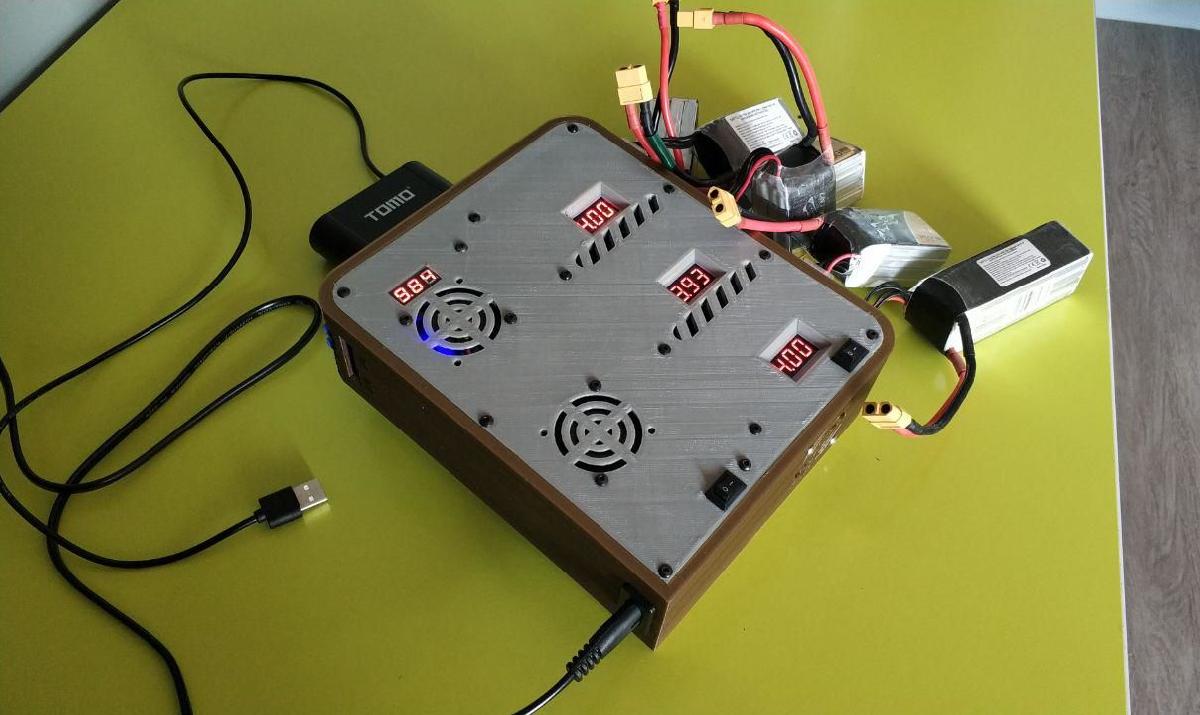

Carregador multiplo de viagem 2 3 4S foi projetado para Impressora 3D. Eu projetei este carregador porque eu tinha varios carregadores da Hobbyking e, na hora de carregar, ocupavam muito espaco e eu tinha muitos cabos pela mesa. A caixa consiste em uma fonte de alimentacao de 10A a 12V e 6 carregadores da Hobbyking de 2, 3 e 4S com tensao de entrada entre 9 e 16V. Tambem possui 2 portas USB de carregamento com 1 e 2A e 4 ventoinhas que extraem o calor gerado durante o carregamento. A fonte de alimentacao esta separada da area dos carregadores para poder resfriar de forma independente. Possui um conector EC5 que, junto com um cabo de isqueiro de carro, pode ser usado para carregar LiPos usando a bateria do carro. O interruptor de 3 posicoes e responsavel por selecionar corrente alternada, desligado ou bateria de carro. Tambem possui um voltimetro para ver a tensao da fonte de entrada. Com esta fonte de alimentacao, a tensao cai para 9V quando voce esta carregando varias baterias ao mesmo tempo, mas carrega corretamente. Possui 2 interruptores que ligam as ventoinhas na area da fonte de alimentacao ou na area dos carregadores. No meu caso, eu retirei todos os alto-falantes dos carregadores porque, quando varios tocam, parece um festival de bipes. Ver na tela que pisca quando estao carregadas e suficiente para mim. Uploado o arquivo de design para que qualquer um possa modifica-lo ao seu gosto.Necessario:Fonte de alimentacao 12V e 10A https://banggood.app.link/ZKR1NvlUUZ6 carregadores Hobbyking (similares no Baggood) https://hobbyking.com/es_es/hobbykingr-dc-4s-balance-charger-cell-checker-30w-2s-4s.html6 conectores 5.5X2.1mm macho em angulo reto https://s.click.aliexpress.com/e/2vmG6xKu1 interruptor de 3 posicoes https://s.click.aliexpress.com/e/5qaU3XUUPlug C8 macho https://s.click.aliexpress.com/e/BbskJRfw4 ventoinhas 40x40mm 12V https://banggood.app.link/LLPMF1aUUZFios 3M (muitos) https://banggood.app.link/chxwBCqUUZConector de bateria EC5 https://s.click.aliexpress.com/e/FynSvSksCabo adaptador de isqueiro https://s.click.aliexpress.com/e/qq6MRmiUCabo plug C7 https://s.click.aliexpress.com/e/qV7fzO5EPlaca de carregador USB 2 portas https://banggood.app.link/WWJ7IWCJVZVoltimetro 2.5V-30V https://banggood.app.link/KE3vLMGJVZEu projetei este carregador porque eu tinha varios carregadores da Hobbyking e, na hora de carregar, ocupavam muito espaco e eu tinha muitos cabos pela mesa. A caixa consiste em uma fonte de alimentacao de 10A a 12V e 6 carregadores da Hobbyking de 2, 3 e 4S com tensao de entrada entre 9 e 16V. Tambem possui 2 portas USB de carregamento com 1 e 2A e 4 ventoinhas que extraem o calor gerado durante o carregamento. A fonte de alimentacao esta separada da area dos carregadores para poder resfriar de forma independente. Possui um conector EC5 que, junto com um cabo de isqueiro de carro, pode ser usado para carregar LiPos usando a bateria do carro. O interruptor de 3 posicoes e responsavel por selecionar corrente alternada, desligado ou bateria de carro. Tambem possui um voltimetro para ver a tensao da fonte de entrada. Com esta fonte de alimentacao, a tensao cai para 9V quando voce esta carregando varias baterias ao mesmo tempo, mas carrega corretamente. Possui 2 interruptores que ligam as ventoinhas na area da fonte de alimentacao ou na area dos carregadores. No meu caso, eu retirei todos os alto-falantes dos carregadores porque, quando varios tocam, parece um festival de bipes. Ver na tela que pisca quando estao carregadas e suficiente para mim. Uploado o arquivo de design para que qualquer um possa modifica-lo ao seu gosto.
