Sobre o objeto 3D Carregador Duplo 3DR Solo

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

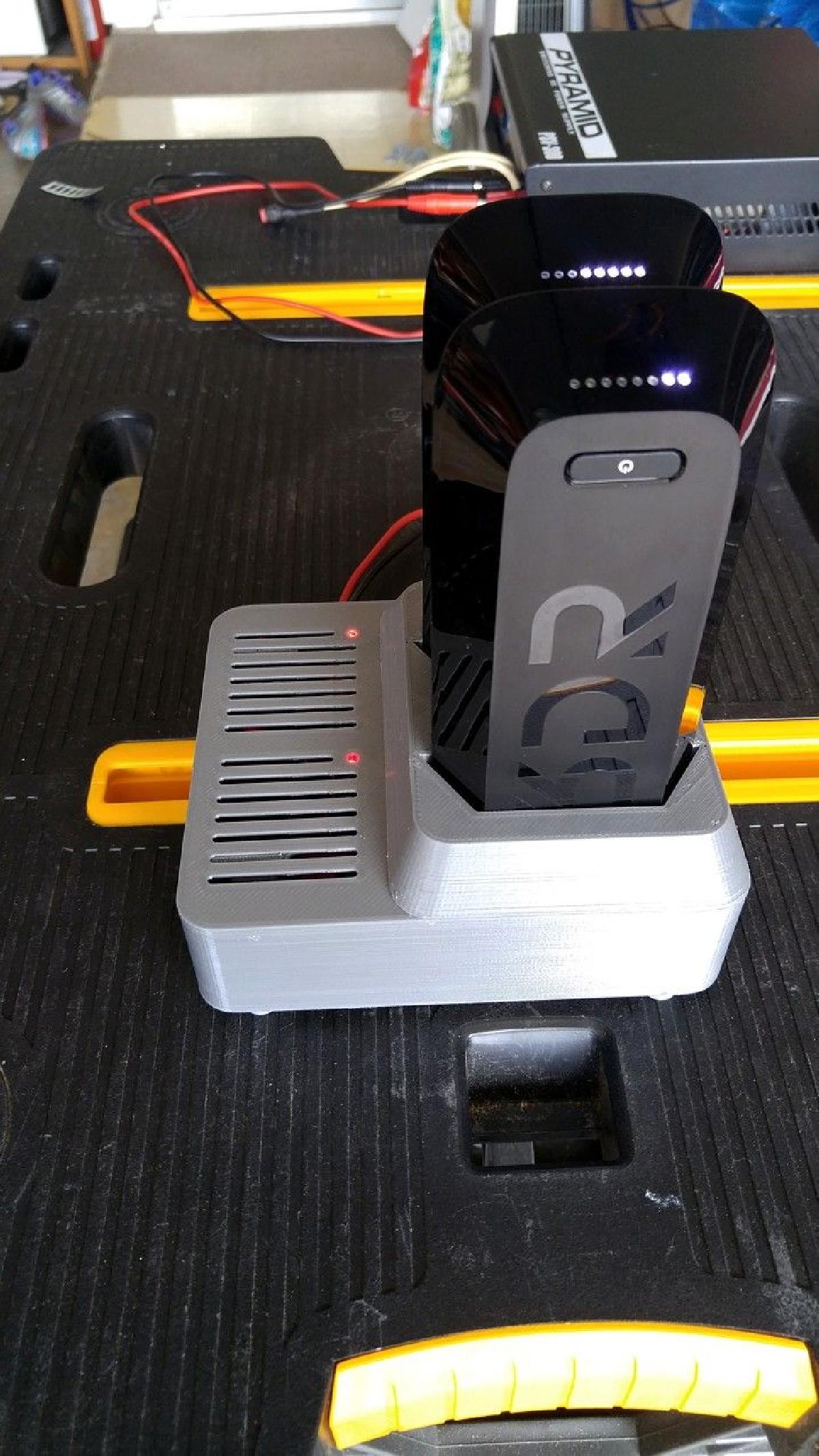

Carregador Duplo 3DR Solo foi projetado para Impressora 3D. Este projeto surgiu gracas a informacoes postadas por membros do forum 3drpilots. Informacoes e fonte para a maioria dos eletronicos necessarios para esta construcao podem ser encontradas no excelente artigo de Grant Conery no Instructables -- http://www.instructables.com/id/GM-Multi-Solo-Charger/. A construcao do seu carregador multiplo tambem esta aqui - http://www.thingiverse.com/thing:1496497Como nao uso muitos pacotes quando voo, optei por uma configuracao de carregador duplo. Ter uma cama de impressao de 200 x 200 mm tambem ditou as dimensoes maximas para o projeto.Eu tenho um monte de parafusos autorroscantes de 2,5 mm em varios comprimentos, entao a maioria dos componentes internos esta fixada com eles. A barra de terminais e os pes/placa de cobertura sao parafusos M3. A carcaca e impressa em PLA 3D Fila. Descobri que ela segura roscas muito bem se voce comecar usando uma broca para os primeiros milimetros e depois apenas usar o parafuso com um toque de lubrificante.O LED bicolor do conversor foi removido e realocado no case. Na verdade, os LEDs foram destruidos no processo de remocao, entao substituicoes foram instaladas. Os fios dos conversores tem conectores de servo femea neles e se conectam diretamente nas pernas do LED.A carcaca do plugue se encaixa e se fixa no lugar. Ha uma aba com slots para abracadeiras para servir como alivio de tensao. As abracadeiras provavelmente nao sao necessarias se o plugue estiver instalado no case, mas estao la.Em vez de tentar imprimir furos e suportes em superficies verticais, fiz slots na carcaca para um ventilador e um conector XT60 para entrada de energia. O conector XT60 se encaixa nas duas metades e a montagem desliza para o recorte. O suporte do ventilador funciona da mesma maneira. O ventilador e uma unidade de 25 x 25 x 7 mm da Amain Hobbies -- https://www.amainhobbies.com/hobbywing-25x25x7mm-2507sh12v-esc-cooling-fan-hwa86080020/p349371. E pequeno, mas empurra (ou puxa) muito ar. Eu o configurei como um ventilador de exaustao. E bem barulhento. A placa de montagem do ventilador deve ser um encaixe bastante apertado na carcaca ou vai tremer e ser ainda mais barulhenta do que precisa ser.A barra de terminais e um Molex de 8 circuitos - https://www.arrow.com/en/products/0387700408/molex
