Sobre o objeto 3D CARREGADOR DE BATERIA SOLAR FACA VOCE MESMO

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

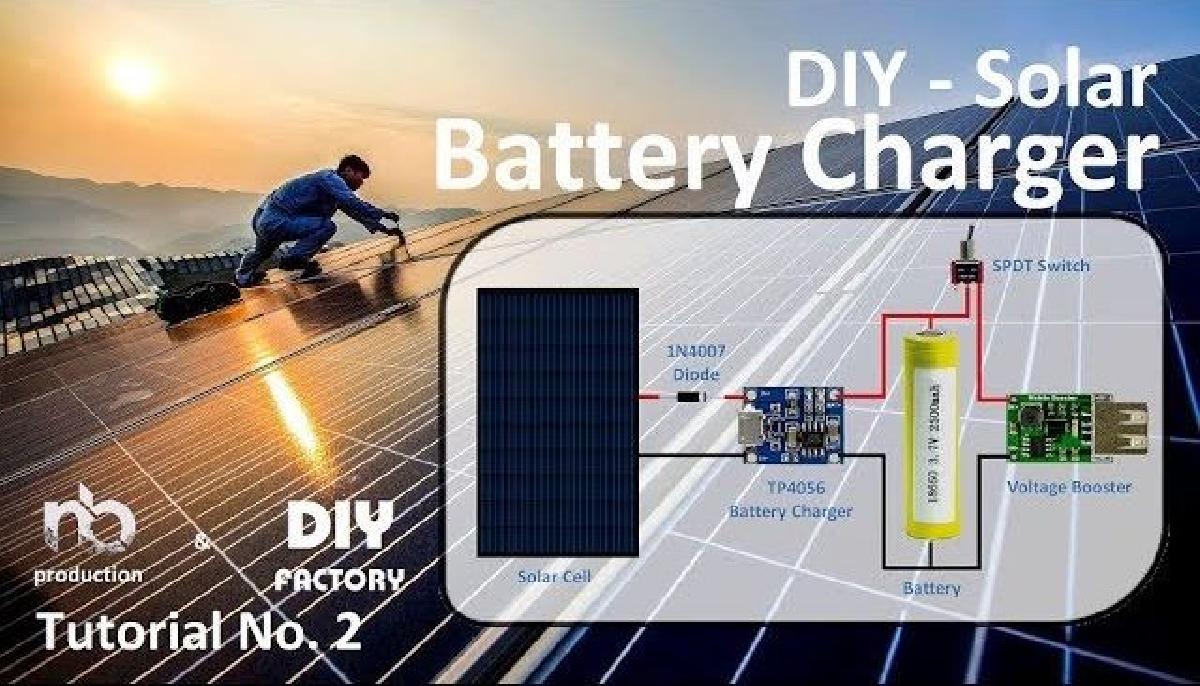

CARREGADOR DE BATERIA SOLAR FACA VOCE MESMO foi projetado para Impressora 3D. IntroducaoOla a todos, estou de volta com este novo tutorial.Neste tutorial, vou mostrar como carregar uma celula de litio 18650 usando o chip TP4056 utilizando a energia solar ou simplesmente o SOL.Nao seria realmente legal se voce pudesse carregar a bateria do seu celular usando o sol em vez de um carregador USB? Voce tambem pode usar este projeto como um banco de potencia portatil DIY.O custo total deste projeto, excluindo a bateria, e de pouco menos de $5. A bateria custara mais $4 a $5. Portanto, o custo total do projeto e em torno de $10. Todos os componentes estao disponiveis em meu site a venda por um preco realmente bom, o link esta na descricao abaixo.https://youtu.be/SPpgMl_TeIcPasso 1: Requisitos de HardwarePara este projeto, precisamos:Uma celula solar de 5v (certifique-se de que seja 5v e nao menos que isso)Uma placa de circuito de uso geralUm diodo de alta tensao e alta corrente 1N4007 (para protecao contra tensao reversa). Este diodo e classificado para uma corrente direta de 1A com uma classificacao de tensao reversa de pico de 1000V.Fio de cobre2 blocos de terminais de parafuso PCBUm suporte para bateria 18650Uma bateria 18650 de 3,7VUma placa de protecao de bateria TP4056 (com ou sem o IC de protecao)Um amplificador de potencia de 5 VAlguns cabos de conexaoe equipamentos gerais de soldagemPasso 2: Como o TP4056 FuncionaObservando esta placa, podemos ver que ela possui o chip TP4056 junto com alguns outros componentes de nosso interesse.Existem dois LEDs na placa, um vermelho e um azul. O vermelho acende quando esta carregando e o azul acende quando a carga esta completa. Em seguida, ha este conector mini USB para carregar a bateria de um carregador USB externo. Tambem existem esses dois pontos onde voce pode soldar sua propria unidade de carregamento. Esses pontos estao marcados como IN- e IN+. Vamos utilizar esses dois pontos para alimentar esta placa. A bateria sera conectada a esses dois pontos marcados como BAT+ e BAT- (praticamente autoexplicativo). A placa requer uma tensao de entrada de 4,5 a 5,5v para carregar a bateria.Existem duas versoes desta placa disponiveis no mercado. Uma com modulo de protecao contra descarga da bateria e outra sem. Ambas as placas oferecem uma corrente de carga de 1A e cortam quando terminam.Alem disso, a que possui protecao desliga a carga quando a tensao da bateria cai abaixo de 2,4V para proteger a celula de funcionar em niveis muito baixos (como em um dia nublado) - e tambem protege contra sobrecarga e conexao de polaridade reversa (geralmente se destruira em vez da bateria), no entanto, verifique se voce a conectou corretamente na primeira vez.Passo 3: Pernas de CobreEssas placas ficam realmente quentes, entao vou solda-las um pouco acima da placa de circuito.Para conseguir isso, vou usar um fio de cobre rigido para fazer as pernas da placa de circuito. Em seguida, deslizei a unidade sobre as pernas e soldarei tudo junto. Vou colocar 4 fios de cobre para fazer 4 pernas desta placa de circuito. Voce tambem pode usar - conectores de pinos quebraveis masculinos em vez do fio de cobre para conseguir isso.Passo 4: MontagemA montagem e muito simples.A celula solar e conectada aos terminais IN+ e IN- da placa de carregamento de bateria TP4056, respectivamente. Um diodo e inserido na extremidade positiva para protecao contra tensao reversa. Em seguida, o BAT+ e BAT- da placa sao conectados aos terminais +ve e -ve da bateria. (Isso e tudo que precisamos para carregar a bateria). Agora, para alimentar uma placa Arduino, precisamos aumentar a saida para 5v. Portanto, estamos adicionando um amplificador de tensao de 5v a este circuito. Conecte a extremidade -ve da bateria ao IN- do amplificador e +ve ao IN+ adicionando um interruptor entre eles. OK, agora vamos dar uma olhada no que eu fiz. - Conectei a placa do amplificador diretamente ao carregador, no entanto, recomendo colocar um interruptor SPDT la. Assim, quando o dispositivo estiver carregando a bateria, ele estara apenas carregando e nao sendo utilizado.As celulas solares estao conectadas a entrada do carregador de bateria de litio (TP4056), cuja saida esta conectada a bateria de litio 18560. Um amplificador de tensao de 5V tambem esta conectado a bateria e e usado para converter de 3,7V dc para 5V dc.A tensao de carga e tipicamente em torno de 4,2V. A entrada do amplificador de tensao varia de 0,9 a 5,0V. Portanto, ele vera cerca de 3,7V em sua entrada quando a bateria estiver descarregando e 4,2V quando estiver recarregando. A saida do amplificador para o restante do circuito mantera seu valor de 5V.Passo 5: TesteEste projeto sera muito util para alimentar um registrador de dados remoto. Como sabemos, a fonte de alimentacao e sempre um problema para um registrador remoto e, na maioria das vezes, nao ha tomada disponivel. Uma situacao como essa forca voce a usar algumas baterias para alimentar seu circuito. Mas, eventualmente, a bateria morrera. A questao e: voce quer ir la e carregar a bateria? Nosso projeto de carregador solar barato sera uma excelente solucao para uma situacao como essa para alimentar uma placa Arduino.Este projeto tambem pode resolver o problema de eficiencia do Arduino quando em modo de espera. O modo de espera economiza bateria, no entanto, os sensores e reguladores de potencia (7805) ainda consumirao bateria em modo ocioso, drenando a bateria. Ao carregar a bateria enquanto a usamos, podemos resolver nosso problema.https://youtu.be/SPpgMl_TeIcObrigado novamente por assistir a este video! Espero que ajude voce. Se voce quiser me apoiar, pode se inscrever no meu canal e assistir a meus outros videos. Obrigado, ate a proxima no meu proximo video.
