Sobre o objeto 3D Carcasa do teclado para emulador ESPectrum

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

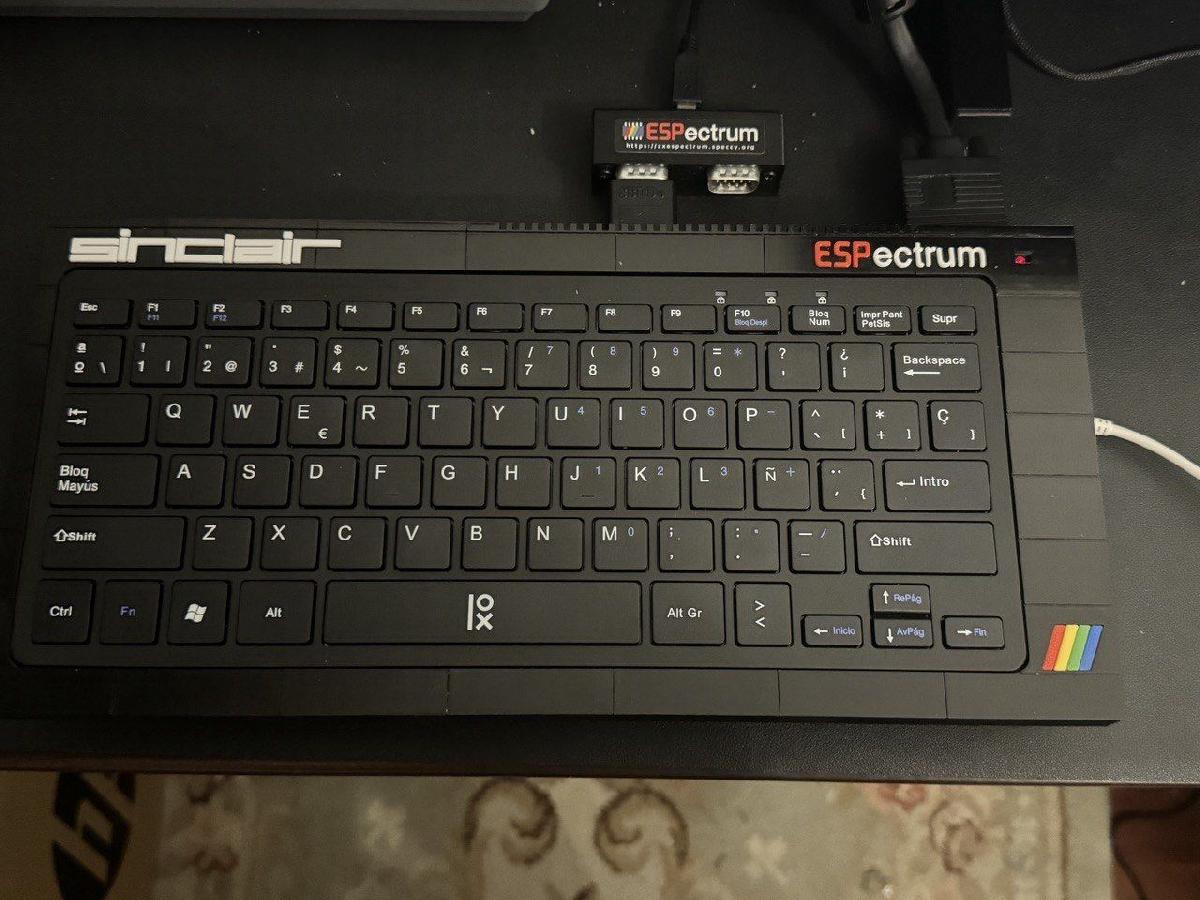

Carcasa do teclado para emulador ESPectrum foi projetado para Impressora 3D. Carcaca projetada para o emulador ESPectrum alojado em uma placa TTGo VGA32 da Lilygo. Tambem possui um espaco para instalar um alto-falante de 3 cm de diametro, assim como um adaptador de Micro-SD para SD. E por ultimo, mas nao menos importante, um LED de ligacao :).O teclado utilizado e um Primux K100 (280 x 120 x 6 mm). E necessario usar um adaptador de PS2 para USB para seu funcionamento. E necessario exercer pressao para colocar o cabo do teclado (dobrando-o), mas ele se encaixa perfeitamente.Os logos devem ser fixados com cola em seus lugares correspondentes.As duas partes inferiores sao fixadas entre si com parafusos M2x8 e suas respectivas porcas.A parte superior e inferior sao fixadas usando parafusos M3x8 para plastico.Emulador ESPectrum: https://zxespectrum.speccy.org/Atualizacao 1: Adicionei uma peca que substitui a inferior, lado esquerdo, caso queira adicionar a carcaca um ESPjoy :) O arquivo STL em questao e o bottom_left_espjoy.stlAtualizacao 2: Devido a dificuldade atual de conseguir um teclado Primux K100 na cor preta, adicionei suporte a um novo teclado, especificamente o K-1000 (modelo exato no link abaixo), com o design de varias novas pecas. Essas pecas sao as superiores e sao identificadas pelos nomes top_left_k-1000 e top_right_k-1000.Aproveitando que o teclado K-1000 apresenta parafusos na parte de tras, criei duas pecas para fixar o teclado ao quadro. Essas pecas se chamam suporte_superior e suporte_inferior, as quais sao fixadas com parafusos m3x8.E ja para os dois designs, adicionei uns pequenos pes (small_feet) que devem ser colados e uma pequena barra para segurar o alto-falante, embora, no meu caso, o alto-falante entre ajustado e nao se mova.E isso e tudo …Links:Emulador ESPectrum: https://zxespectrum.speccy.org/Teclado K-1000 usado neste projeto https://www.temu.com/es/k1000-chocolate-ultra-thin-usb-computadora-de-escritorio-laptop-teclado-externo-12-pulgadas-78-teclas-g-601099512210417.htmlTeclado K-1000 compativel com este projeto https://a.aliexpress.com/_EJZHHXTExtensor Micro-SD para SD: https://es.aliexpress.com/item/1005004941223088.htmlESPjoy: https://antoniovillena.com/product/espjoy/

Baixar

O modelo 3D da "Carcasa do teclado para emulador ESPectrum" é um projeto interessante que combina personalização e funcionalidade para entusiastas de retro gaming e hardware DIY. Criado para abrigar um emulador ESPectrum em uma placa TTGo VGA32 da Lilygo, este projeto não só traz um design estético, mas também funcionalidade prática ao integrar componentes como alto-falantes e adaptadores de armazenamento.

### Características principais:
1. **Acessórios Integrados**:
- **Alto-falante**: O modelo possui um espaço dedicado para um alto-falante de 3 cm de diâmetro, melhorando a experiência de áudio do emulador.
- **Adaptador Micro-SD para SD**: A inclusão desse adaptador permite expandir a capacidade de armazenamento, tornando o emulador mais versátil.
- **LED de acionamento**: Um LED é incluído para indicar o funcionamento do sistema, garantindo que o usuário possa visualizar facilmente o status do emulador.

2. **Compatibilidade com Teclados**:
- O design suporta o teclado Primux K100 e, devido à escassez deste modelo, há atualizações integradas para compatibilidade com o teclado K-1000, incluindo novos designs para as partes superiores e um sistema de fixação com parafusos para estabilidade adicional.

3. **Estrutura e Montagem**:
- A parte inferior da carcaça é composta por duas peças fixadas por parafusos M2x8 e suas porcas, enquanto a parte superior é fixada com parafusos M3x8. Isso garante uma montagem robusta e segura.
- O modelo também inclui pequenos pés que devem ser colados, além de uma barra para auxiliar na fixação do alto-falante.

4. **Facilidade de Montagem**:
- Embora o cabo do teclado precise ser dobrado para encaixar, a carcaça é projetada para que todos os componentes se ajustem perfeitamente, facilitando a montagem final.

5. **Personalização**:
- Os logos podem ser colados nas posições designadas, permitindo que os usuários personalizem ainda mais o visual do seu emulador.

### Links Úteis:
- **Emulador ESPectrum**: [zxespectrum.speccy.org](https://zxespectrum.speccy.org/)
- **Teclado K-1000**: [Modelo K-1000](https://www.temu.com/es/k1000-chocolate-ultra-thin-usb-computadora-de-escritorio-laptop-teclado-externo-12-pulgadas-78-teclas-g-601099512210417.html)
- **Extensor Micro-SD**: [Extensor](https://es.aliexpress.com/item/1005004941223088.html)
- **ESPjoy**: [ESPjoy](https://antoniovillena.com/product/espjoy/)

### Considerações Finais:
Esse modelo 3D não apenas atende a uma necessidade prática de hardware, mas também promove a do-it-yourself (DIY) em uma comunidade que valoriza a nostalgia dos jogos retro. Além disso, as atualizações contínuas do projeto indicam um compromisso do autor em melhorar a experiência do usuário e manter o design relevante e acessível. É uma ótima adição para quem deseja personalizar sua experiência com o emulador ESPectrum.
