Sobre o objeto 3D Carcaca Stratux ADS B

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

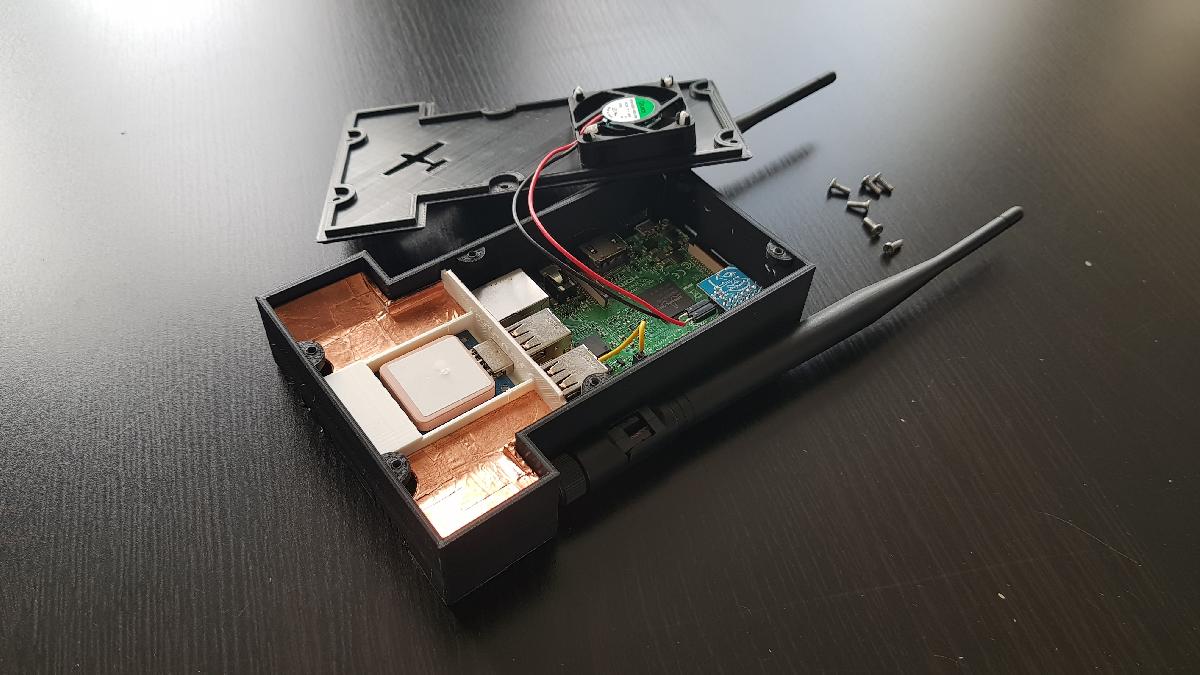

Carcaca Stratux ADS B foi projetado para Impressora 3D. Ola a todos,Primeiro eu imprimi o Case SDR Dual Nano Stratux do Mistertech. (adoro o layout e o conceito do case!)Pessoalmente, senti falta de um ventilador porque a temperatura rapidamente subiu acima de 70 graus Celsius, e tambem queria um pouco mais de espaco para os cabos da antena.Entao eu usei o Siemens NX para redesenhar o projeto do Mistertech.Este case e um pouco mais alto para ganhar um pouco mais de espaco para o ventilador, que esta preso a tampa do case.Alem disso, tive um sinal de GPS fraco e perturbado, por isso criei um buraco na parte superior (dentro do logotipo do Stratux) logo acima da unidade GPS interna.Para diminuir a chance de interferencia magnetica do conector LAN e das antenas de alta ganho do radio, desenhei um escudo GPS, que cobri com fita de cobre, e isso esta conectado por fio a um dos pinos de aterramento.Para a parte superior do case, experimentei o “spray adesivo 3DLAC” na placa de impressao da Ultimaker 3. Infelizmente, usei um pouco demais, fazendo com que a parte superior parecesse um pouco suja. Entao, seja gentil com isso. ;)Mas evitou que as bordas se curvassem/deformassem.Quando voce nao tem ou nao quer usar o spray adesivo, voce tambem pode tentar diminuir a temperatura da placa de impressao em +/-10 graus Celsius.Usei os mesmos parafusos que o Mistertech usou em seu projeto:2.5x8mm para a parte superior do case2.5x4mm para a placa-mae.Minha configuracao Stratux:Placa-mae Raspberry Pi 3.Cartao SD pre-programado com o software Stratux.Radios Stratux 1090ES & UAT e Antenas de Alto Ganho.Unidade GPS Stratux GPYes u-blox 7Sensores AHRS do Stratux e Controlador de Ventilador / Raspberry Pi MPU9250+BMP280.Ventilador 40x40x10mmAntes que eu me esqueca, os rebites sao ruins! Nao tive tempo para fazer um design melhor para eles, entao nao recomendaria usa-los. Mas se voce usar algo para alargar a abertura, ele mantera o ventilador no lugar.Por favor, me avise o que voce acha disso! (exceto pelo pobre design do rebite, e claro ;) )
