Sobre o objeto 3D Captador de guitarra de bobina simples

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

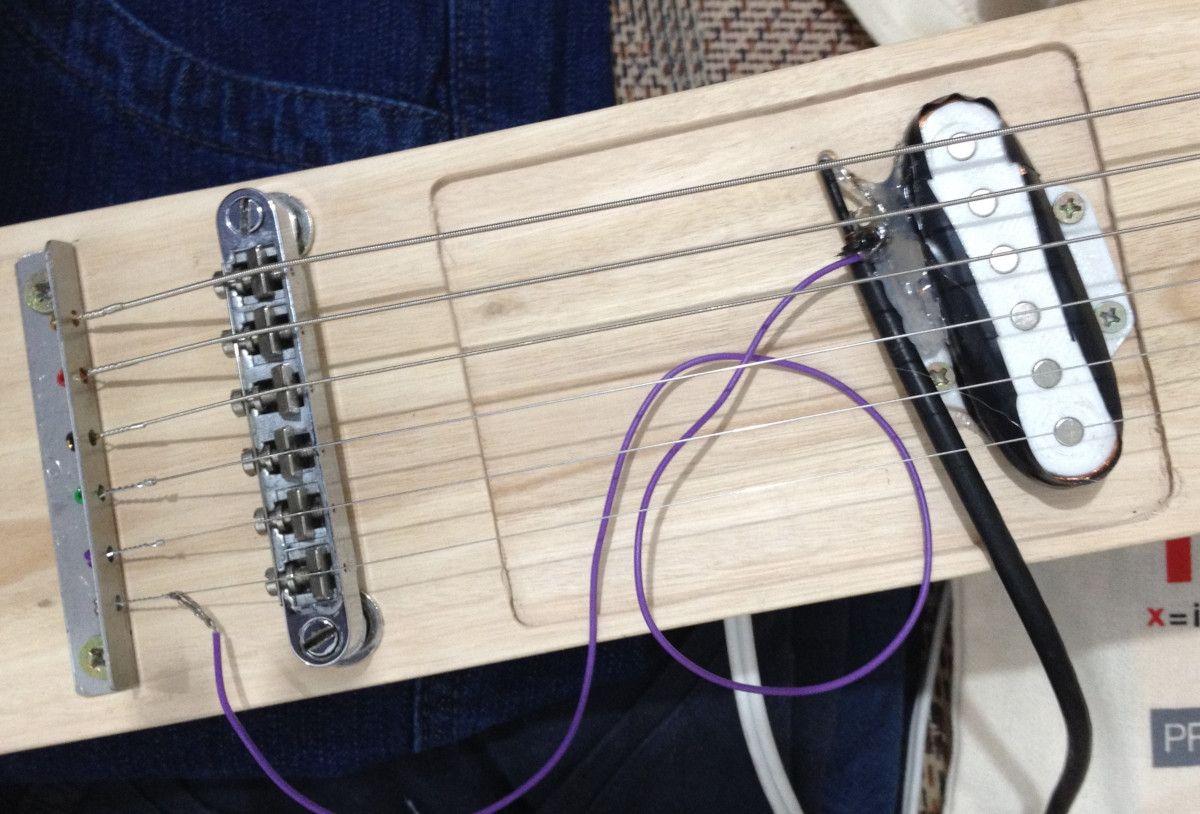

Captador de guitarra de bobina simples foi projetado para Impressora 3D. Captador de guitarra imprimivelEste e um captador de guitarra de bobina simples imprimivel.Apos imprimir ambas as partes, voce precisara enrolar o fio de cobre - Quanto mais voltas, mais saida ele tera.Eu nao recomendo enrolar a mao, pois voce precisara de alguns milhares de voltas.Voce pode usar os furos para fixa-lo a uma maquina giratoria DIY com um contador de voltas, como mostro nas fotos. O projeto nao esta incluido porque eu perdi os arquivos, mas e apenas 2 polias para reduzir a velocidade de rotacao e um interruptor de lamina conectado ao botao = de uma calculadora que fecha o contato quando passa pelo ima fixado na placa giratoria.Lista de Materiais (considerando que voce ja tenha alguma ferramenta para enrolar o fio)4 parafusos50g / 0,1 libra de fio de cobre revestido: 22AWGfita isolantecabo de guitarra.6 imas de neodimio de 5 mm de diametroCertifique-se de alinhar todos os imas com o mesmo polo voltado para as cordas. Nao importa a orientacao desde que todos apontem na mesma direcao.Para reduzir o ruido, conecte a malha externa do cabo de guitarra ao braco da guitarra usando um fio isolado.Duvidas?E so perguntar na secao de comentarios.Alem disso, se voce gosta do meu trabalho, por favor, deixe uma gorjeta ou me compre um cafe =)

Baixar

O modelo 3D do "Captador de guitarra de bobina simples" representa uma inovação interessante para músicos e entusiastas do DIY (faça você mesmo). Este captador é projetado para ser impresso em uma impressora 3D, oferecendo uma alternativa acessível e customizável aos captadores comerciais. Vamos explorar alguns dos aspectos principais do projeto:

### Características do Modelo

1. **Impressão 3D**: O design do modelo foi pensado para facilitar a impressão, permitindo que o usuário produza as duas partes do captador com relativa facilidade. Isso é especialmente útil para aqueles que possuem uma impressora 3D em casa.

2. **Bobinagem do Fio de Cobre**: Após a impressão, o usuário precisa realizar a bobinagem do fio de cobre, um componente essencial para o funcionamento do captador. A quantidade de voltas que o fio for dado influencia diretamente na saída do som, com mais voltas resultando em um sinal mais forte. O autor aconselha não enrolar manualmente, devido à quantidade elevada de voltas necessárias.

3. **Máquina de Bobinar**: O autor fornece dicas sobre como utilizar uma máquina giratória DIY com um contador de voltas para facilitar o trabalho de enrolar o fio. Essa máquina é composta por polias e um interruptor que ajuda a contar as voltas, embora o projeto detalhado não esteja incluído devido à perda dos arquivos.

4. **Lista de Materiais**: O projeto inclui uma lista clara de materiais necessários, como parafusos, fio de cobre, fita isolante, cabo de guitarra e imãs de neodímio. Esses itens são comuns e, na maioria das vezes, acessíveis, o que é uma vantagem para quem deseja construir seu próprio captador.

5. **Alinhamento dos Imãs**: Os imãs de neodímio são cruciais para a captação do som das cordas. O autor enfatiza a importância de alinhar todos os imãs na mesma direção, garantindo assim um funcionamento otimizado do captador.

6. **Diminuição de Ruídos**: Uma dica importante é a conexão da malha externa do cabo de guitarra ao corpo da guitarra para reduzir interferências e ruídos indesejados, ajudando a melhorar a qualidade sonora.

### Interação com a Comunidade

O autor do projeto incentiva feedback e interação, oferecendo-se para responder perguntas na seção de comentários. Além disso, existe a opção de apoio financeiro através de gorjetas, mostrando um espírito colaborativo e um incentivo à valorização do trabalho criativo.

### Conclusão

Este modelo de captador de guitarra de bobina simples é uma excelente oportunidade para músicos e hobbyistas mergulharem no mundo da eletrônica e da impressão 3D, criando uma peça personalizada para suas guitarras. A combinação de inovação, acessibilidade e a possibilidade de aprendizado torna este projeto muito atrativo para iniciantes e profissionais que desejam explorar mais sobre design e som.
