Capo de lente Petal simples, configuravel e facil de imprimir.
camera
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Capo de lente Petal simples, configuravel e facil de imprimir.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

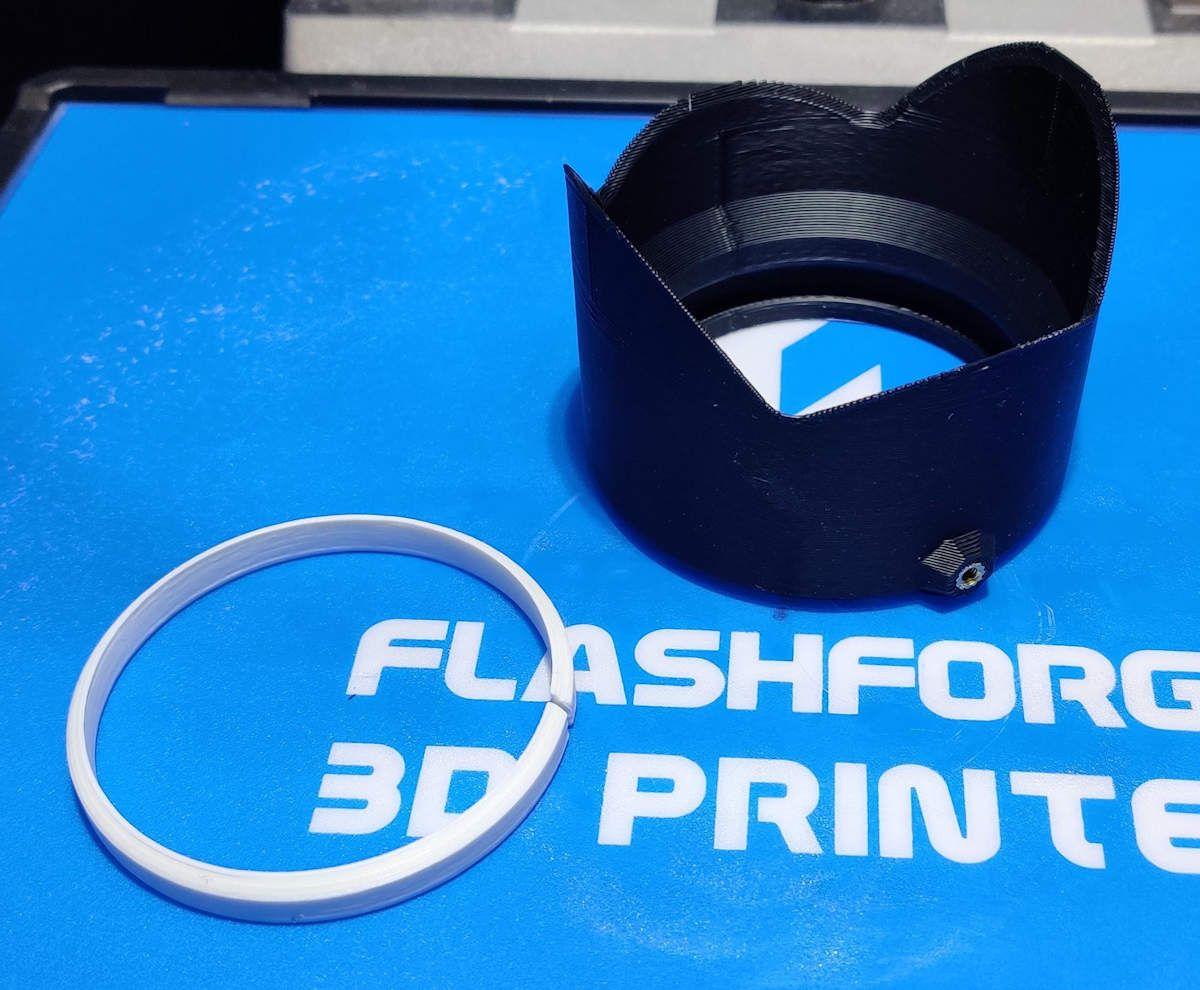

Capo de lente Petal simples, configuravel e facil de imprimir. foi projetado para Impressora 3D. O motivo para este design foi a necessidade de criar uma tampa para uma lente Voigtlander de 42,5 mm, que foi comprada sem tampa. Tambem comprei a lente Panasonic Leica de 15 mm, que veio sem tampa tambem. Este design e configuravel a ponto de mudar parametros no script OpenSCAD acomodar ambos.As principais caracteristicas estao abaixo.Proporcionar um ajuste confortavel e, em seguida, usar um parafuso M3 para apertar um colar de compressao.Duas partes: Tampa e Colar de Compressao, linhas 133 e 134.Design em petala. Para mudar a forma da petala, experimente os fatores naslinhas 114-120.Originalmente projetado para uma lente manual Voigtlander 42.5mm f/0.95 Nokton MFT.O colar de compressao proporciona uma melhor distribuicao da forca de aperto e evitacontato metal com metal com o parafuso de fixacao.Projetado inicialmente para usar uma insercao de latao M3 para o parafuso de fixacao, mas pode sermodificado para criar um furo para roscar M3 ou M4.Os parametros associados a *** precisarao ser alterados ou pelo menos verificados.Sugiro que todas as modificacoes sejam feitas executando o modulo ClampXSection() na linha 140.Para visualizar o cortador de petalas, execute o modulo PetalCutter() na linha 142.Os parametros usados sao para a lente MFT Panasonic Leica de 15 mm.O arquivo SCAD principal e GenericHood, embora eu tenha incluido meu script de roscagem que permite a impressao direta da rosca para o parafuso de fixacao, se necessario. Isso exigiria que o arquivo fosse referenciado a partir do GenericHood.SCAD e o modulo de rosca apropriado chamado. Inclui os arquivos STL para a lente Voigtlander e a lente Pana-Leica como exemplos, bem como o modelo de secao transversal de ambas para que possam ser visualizados sem entrar no OpenSCAD.Os parametros que devem ou podem precisar ser alterados estao todos comentados, espero que de forma suficiente.
