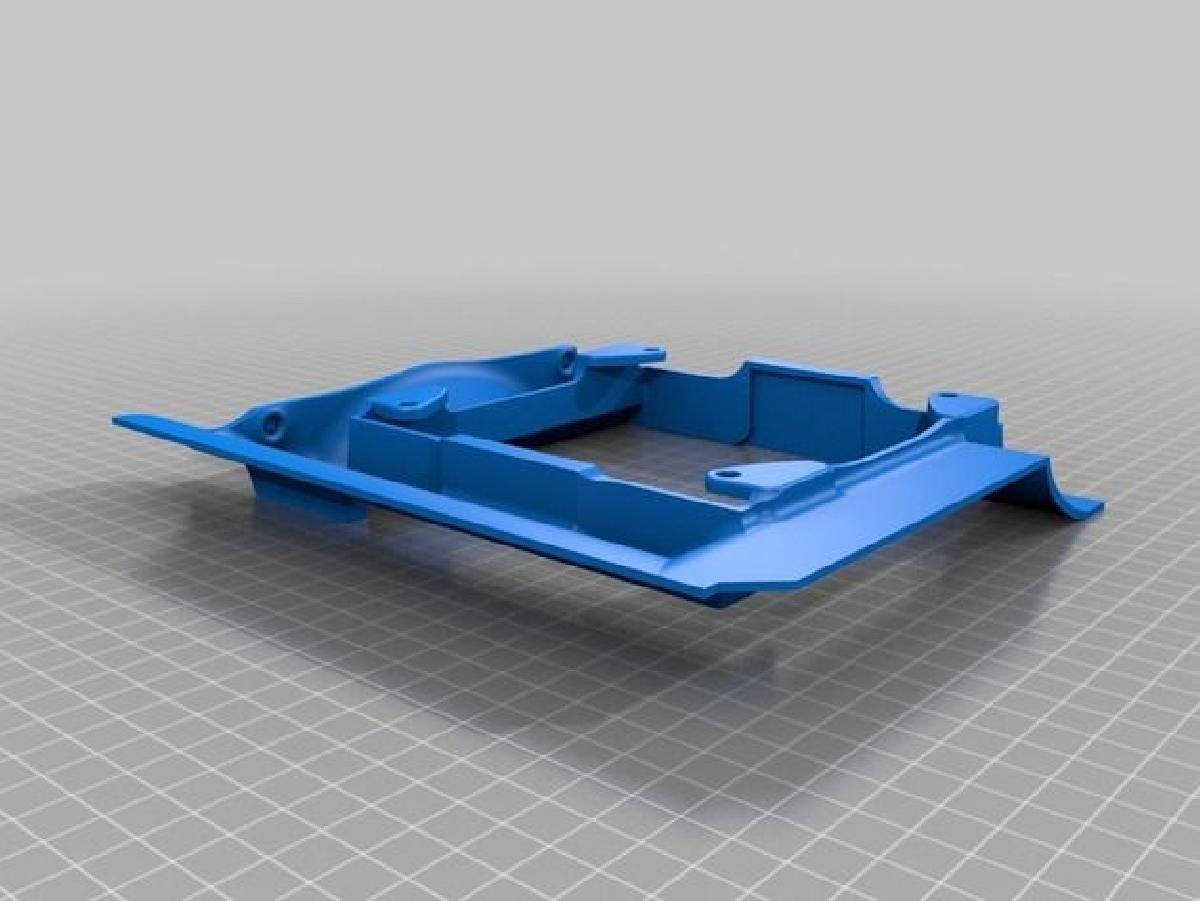

Capa para Placa Mae Phanteks Shift

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Capa para Placa Mae Phanteks Shift

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Capa para Placa Mae Phanteks Shift foi projetado para Impressora 3D. Atualizacao do Alpenfohn Black Ridge: Eu precisei atualizar minha placa-mae de uma ASRock Z370 Fatal1ty para uma ASRock Z390 Phantom Gaming devido a alguns problemas com o barramento PCI-E, e infelizmente, o Scythe nao se encaixava mais no dissipador de calor do chipset. Descobri que, embora o Alpenfohn Black Ridge nao fosse tao eficaz quanto o Scythe, era o melhor cooler para combinar com a placa-mae e a caixa. Redesenhei a tampa da placa-mae para encaixar esses componentes, e as temperaturas da minha CPU/placa-mae ainda estao sob controle com meu 8700K consumindo 120 watts. O Black Ridge vem com um ventilador de 90mm, mas eu o removi do dissipador de calor e o substitui por um Noctua NF-A12x25, mas qualquer ventilador de 120mm com 25mm de espessura se encaixa neste design. Versao Final - Scythe Big Shuriken 2 rev B: Eu movi o ventilador de 40mm de uma localizacao de exaustao para uma localizacao de entrada para facilitar o resfriamento da RAM e do SSD M.2. Tambem criei uma camara para permitir o uso do cabo riser aftermarket de 20cm da BESTAR. Ele e mais rigido do que o cabo original, entao tentar encaixa-lo abaixo do nivel do dissipador de calor da CPU estressou o cabo onde ele desliza para dentro da placa-mae, levando a mais problemas com PCI-E 3.0. Impedir que o cabo se esticasse na conexao resolveu o problema. Inclui 2 versoes, uma com um ventilador de 40mm e outra sem. Recomendo instalar o ventilador de 40mm, que parece manter o chipset mais frio do que o design anterior. Sob carga total de CPU/GPU por 30 minutos, a temperatura do meu sistema nunca subiu acima de 42 graus. Se voce quiser que algo seja alterado ou adicionado ao design, deixe um comentario e eu verei o que posso fazer. Postagem Original: Quando comprei minha caixa Phanteks Shift, eu, como muitos outros, percebi que havia muitos problemas causados por um fluxo de ar inadequado dentro da caixa que, de outra forma, era muito bonita. Resolvi os problemas de fluxo de ar, e esta impressao e apenas uma das muitas modificacoes que fiz. Como a caixa nao e terrivelmente eficiente em trocar ar ambiente, projetei esta tampa de CPU para evitar que o ar quente recirculasse de volta para o dissipador de calor. Mesmo que mantivesse o ar de exaustao da CPU abaixo da placa-mae, a temperatura da minha placa-mae caiu 3 graus em relacao aos testes de estresse anteriores. Minha CPU conseguiu aumentar o consumo de energia em 8 watts enquanto mantinha a mesma temperatura. As temperaturas da minha GPU e do SSD M.2 tambem cairam um ou dois graus, mesmo que esse nao fosse o objetivo. No geral, parece ter aumentado significativamente a eficiencia da troca de ar da caixa. Esta tampa de CPU foi projetada para a placa-mae Asrock Z370 ITX Gaming, que tem os furos de montagem do dissipador de calor da CPU a 28,5mm da borda voltada para o ventilador de exaustao, e a 44mm da borda do painel traseiro. Isso e importante porque descobri que nem todas as placas-mae ITX tem a mesma localizacao do soquete da CPU, mesmo dentro da mesma marca. A tampa tambem foi projetada para o dissipador de calor Scythe Big Shuriken 2 RevB, um ventilador de 120x25mm, e possui acomodacoes para um ventilador de 40x20mm montado com zip tie para ajudar ainda mais na exaustao do ar quente. Para o ventilador de 120x25mm, recomendo o Noctua NF-A12x25 PWM. Para o ventilador de 40x20mm, recomendo o Noctua NF-A4x20 PWM. Para ventiladores de caixa, tenho 3 ventiladores Noiseblocker NB-eLoop B14 de 140x29mm regulados por um hub de ventilador PWM Silverstone CPF04. Todos os 3 Noiseblockers sao operados por um cabecote PWM de ventilador da placa-mae, tenho 2 ventiladores de 40mm conectados a um divisor PWM do cabecote PWM da placa-mae e, claro, o ventilador de CPU esta em um terceiro cabecote PWM para a CPU. Anexei imagens das curvas dos meus ventiladores para todo o sistema, e ele e relativamente silencioso. Apos 30 minutos rodando o teste de estresse Heaven, junto com 4 threads do Prime 95 blend, meu 8700k estabilizou em 70 graus com 65 watts de consumo de energia. Apos um de-lid e metal liquido, isso caiu para 61 graus com o mesmo consumo de energia, entao o fluxo de ar da caixa tem potencial com a CPU certa. Se seu hardware for compativel, esta tampa deve diminuir as temperaturas em geral e maximizar a efetividade dos ventiladores da sua caixa. Inclui o arquivo .f3d para permitir que voce personalize o design para se ajustar a sua configuracao de hardware. Eu ficaria interessado em ouvir seus resultados ou pensamentos sobre como melhorar o design nos comentarios.

Baixar

O modelo 3D denominado "Capa para Placa Mãe Phanteks Shift" foi desenvolvido para otimizar o fluxo de ar em gabinetes compactos, específico para aqueles que enfrentam problemas de aquecimento, como o caso da linha Phanteks Shift. A criação desse modelo surgiu da necessidade de adaptar componentes de resfriamento à nova configuração de hardware, após a atualização da placa-mãe. O autor abordou a questão do ar quente que circula pelo sistema e projetou uma máscara que auxilia na dissipação de calor.

A capa foi projetada especificamente para a placa-mãe ASRock Z370 ITX Gaming, mas foi atualizada para ser compatível também com a ASRock Z390 Phantom Gaming. Durante as atualizações, o autor enfrentou limitações de espaço devido ao dissipador de calor, levando à escolha de coolers que se adequassem melhor ao design compacto do gabinete.

O modelo inclui duas versões: uma que acomoda um ventilador adicional de 40mm e outra que não possui esse ventilador. O autor recomenda o uso do ventilador de 40mm, pois isso melhorou a eficiência térmica do sistema, mantendo a temperatura abaixo de 42 graus sob carga total. Além disso, a inclusão de uma câmara para o cabo de extensão aftermarket BESTAR foi uma solução para evitar tensões indesejadas e problemas de conexão com o PCI-E 3.0.

O autor também compartilha recomendações sobre o uso de ventiladores de alta qualidade, como os modelos da Noctua, que são projetados para oferecer uma operação silenciosa e eficiente. O modelo é uma resposta a problemas práticos enfrentados por usuários que desejam maximizar o desempenho de suas configurações de hardware em gabinetes compactos e esteticamente agradáveis.

Por fim, o autor mostrou-se aberto a feedback e sugestões sobre possíveis melhorias para o design, destacando a natureza colaborativa e inovadora da comunidade de impressão 3D e modificação de hardware. Essa iniciativa não só ajuda outros usuários a resolver problemas semelhantes, mas também fomenta a partilha de conhecimento e soluções dentro da comunidade tech. O arquivo .f3d incluído permite que outros personalizem o design de acordo com suas próprias necessidades, tornando-o uma ferramenta valiosa para entusiastas e usuários de PC.
