Capa frontal Hantek 2C/D para display de 3,2"

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Capa frontal Hantek 2C/D para display de 3,2"

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

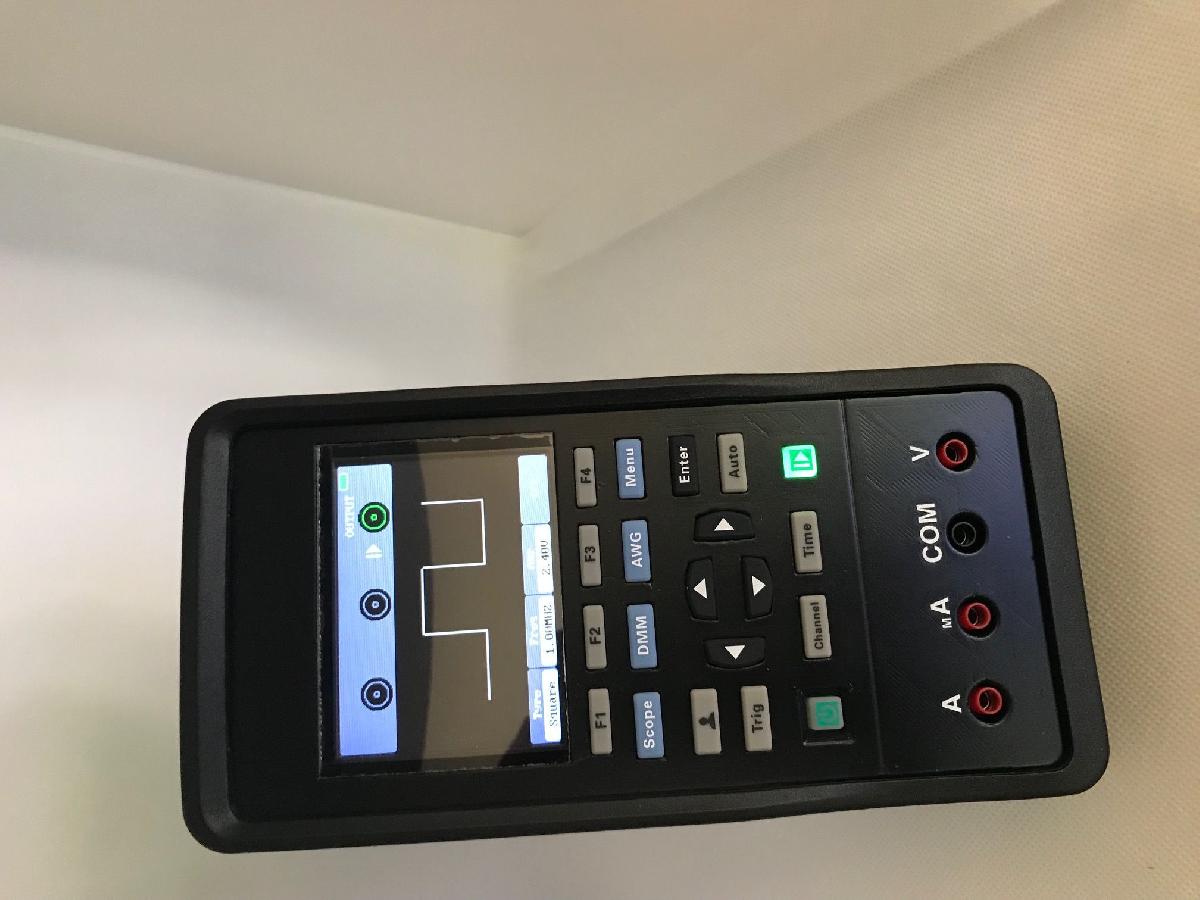

Capa frontal Hantek 2C/D para display de 3,2" foi projetado para Impressora 3D. Eu tenho um Hantek 2D72, que e um osciloscopio portatil conveniente, mas a tela e apenas de 2,8", e isso e bem pequeno. O PCB nao e bem projetado e isso explica por que apenas um de 2,8" esta instalado, mas com um pouco de ajuste e possivel encaixar um de 3,2", o que oferece uma experiencia muito melhor.O driver e um IL9341 e voce pode encontrar aqui o exato mesmo modelo com o cabo flex correto que e puramente uma substituicao direta.Nao ha modificacao ou dano permanente a ser feito no osciloscopio, ele pode ser restaurado a sua forma original. O novo frontao usa exatamente as mesmas outras pecas e se encaixa na parte de tras. Tambem ha uma nova moldura de suporte para a tela que simplesmente a empurra contra a tampa, nao a segura no lugar X/Y (nao ha espaco para isso). A capa de borracha tambem se encaixa.O unico processo "manual" e a tampa da tela que eu cortei manualmente (74x55). Nao esta totalmente centralizada, um dos compromissos para ter 3,2" (voce poderia centralizar um pouco melhor, mas isso comprometeria a rigidez da tampa superior.Eu imprimi a 0,1 mm em Tough PLA 3D Fila usando suporte de PVA, mas acho que funcionara bem tambem com resolucao mais baixa e suporte tradicional.

Baixar

O arquivo "Capa frontal Hantek 2C/D para display de 3,2"" representa uma modificação interessante para os usuários do osciloscópio portátil Hantek 2D72. Este modelo específico de osciloscópio é prático, mas apresenta a limitação de ter um display de apenas 2,8", o que pode ser considerado pequeno para muitos usuários. O autor propõe uma solução que não apenas melhora a experiência do usuário, mas também mantém a integridade e a reversibilidade do dispositivo.

### Descrição do Modelo:
- **Objetivo**: A capinha frontal é projetada para acomodar uma tela de 3,2", permitindo uma visualização mais ampla e confortável.
- **Compatibilidade do Display**: O display a ser utilizado é um modelo ILI9341, que é facilmente encontrado em lojas especializadas. A troca é simples e não requer modificações permanentes no osciloscópio, tornando o processo reversível.
- **Estrutura de Suporte**: O modelo inclui uma nova estrutura de suporte que pressiona o display contra a capa, mas não o fixa lateralmente, o que pode ser uma limitação que deve ser considerada na hora da impressão e montá-lo.

### Considerações de Impressão:
- **Material**: O autor recomenda o uso de Tough PLA, um material conhecido por sua durabilidade, e sugere a impressão em uma resolução de 0,1 mm com suporte em PVA. Pode-se também utilizar resoluções mais baixas, embora a qualidade final do acabamento e do encaixe possa ser afetada.
- **Corte Manual**: Um passo manual envolvido é o corte da abertura para o display, que foi realizado pelo autor. O tamanho recomendado é de 74x55 mm, e o autor menciona que o alinhamento não está perfeitamente centralizado para garantir a rigidez do design.

### Vantagens e Desvantagens:
- **Vantagens**:
- Melhoria significativa na visualização devido ao aumento do tamanho da tela.
- Processo de instalação que não danifica o osciloscópio original, permitindo que ele seja revertido ao estado original.

- **Desvantagens**:
- A falta de um mecanismo de fixação que prenda a tela em todas as direções (X/Y), o que pode levantar preocupações sobre a estabilidade da tela durante o uso.
- O corte manual pode ser um desafio para alguns usuários, exigindo precisão e cuidado.

### Conclusão:
A "Capa frontal Hantek 2C/D para display de 3,2"" é um projeto interessante para usuários que buscam aprimorar seu Hantek 2D72. A combinação de um display maior com um design que respeita a estrutura original do osciloscópio oferece um equilíbrio entre funcionalidade e integridade do equipamento. Com as devidas considerações durante a impressão e montagem, é uma excelente modificação para aqueles que desejam um desempenho melhorado e uma experiência de uso mais agradável.
