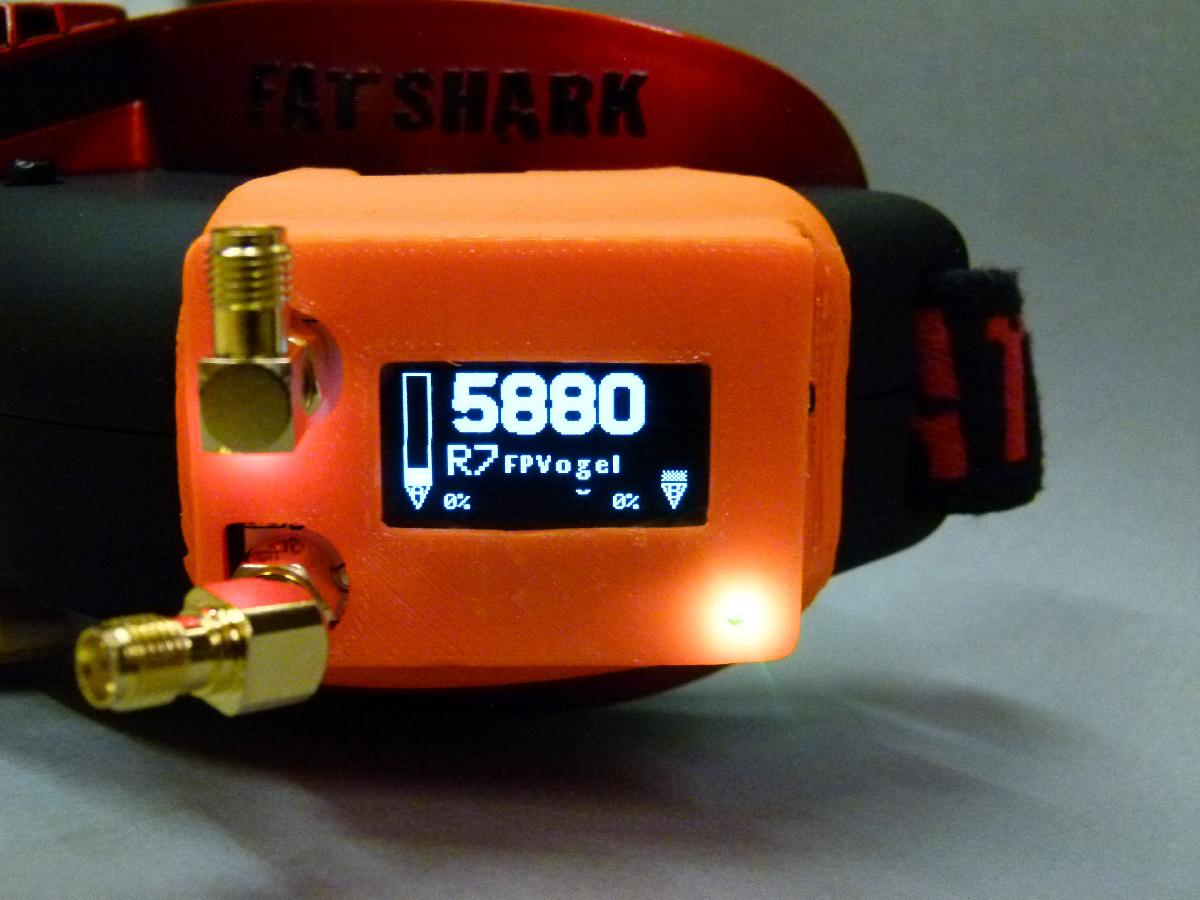

Capa Eachine Pro58 Fatshark Attitude V3 V4

Passatempo

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Capa Eachine Pro58 Fatshark Attitude V3 V4

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Capa Eachine Pro58 Fatshark Attitude V3 V4 foi projetado para Impressora 3D. Eachine produziu um novo receptor FPV para oculos Fatshark chamado Pro58. Ele incorpora um processador STM32F1 que pode ser usado com diferentes firmwares. A principal fonte de informacao esta no RC Groups. Infelizmente, o compartimento do modulo nos oculos Fatshark Attitude V3/V4 e um pouco pequeno demais para aceitar a maioria dos receptores Dominator. Com uma pequena ponte feita de conectores de pinos, voce pode encaixar pelo menos o Eachine Pro58 nos oculos Attitude V3/V4 sem precisar de moagem ou fresagem. Lista de materiais: 1 peca. conector curvado de 9 pinos (masculino) com espacamento de 2,54 mm; 1 peca. conector femea de 9 pinos versao alta de 5 mm (normal e 8/8,5 mm) com espacamento de 2,54 mm; 1 peca. Este STL impresso em 3D :)). Passos de modificacao: Monte o conector curvado no soquete dos oculos e monte o conector femea no Pro58. Coloque o modulo nos oculos. Os pinos do modulo devem estar aproximadamente entre os pinos curvados (desculpe, sem foto) e as partes plasticas de ambos os conectores devem ter contato. Se sim, remova o modulo e dobre os pinos levemente na direcao do pino curvado correspondente. Verifique mais uma vez. Se estiver satisfeito, aplique 2 gotas de supercola CUIDADOSAMENTE no plastico do conector curvado e instale o modulo. Aguarde ate que a cola cure e remova a unidade. Agora cole o plastico completo junto. Solde os pinos juntos. Se estiver usando o FW Achilles, voce pode adicionar o mod OSD na parte de tras. Eu adicionei um pequeno cabo Picoblade para atualizacoes futuras tambem. Reinstale a ponte e o modulo. A tampa tem um ajuste ligeiro. Aplique um pouco de fita adesiva dupla face entre os oculos e a tampa, se necessario. Aproveite este receptor FPV nos seus Attitude :)
