Sobre o objeto 3D Capa do ventilador eB para Ender 3 / CR10. Impressoes sem suportes. Resfriamento por fluxo reverso.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

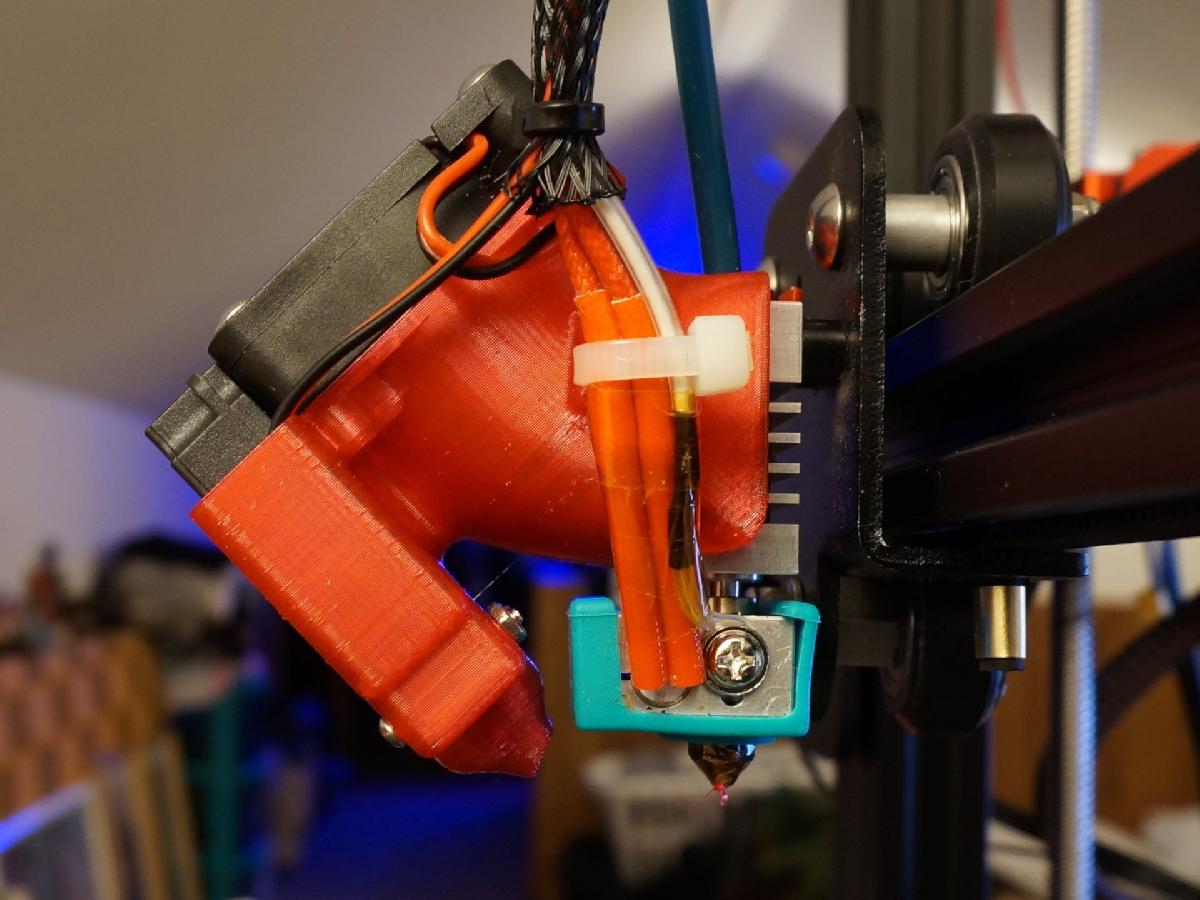

Capa do ventilador eB para Ender 3 / CR10. Impressoes sem suportes. Resfriamento por fluxo reverso. foi projetado para Impressora 3D. Este e um protetor de ventilador que eu projetei para minha Ender3. Ele funcionara em impressoras das series Ender3 e CR10.E destinado a ser impresso em PETG XT 3D Fila ou ABS. O ventilador de resfriamento para o hot end e de fluxo reverso, puxando o ar quente para cima e longe da peca. O ventilador de resfriamento da peca e um duto curto e simples. A prioridade e dada ao design aberto, com espaco ao redor do hot end para facilitar a limpeza e a troca de bico.Ha um suporte para zip tie para a fiacao do hot end.A orientacao da impressao e com a parte plana do ventilador de resfriamento sobre a mesa.Imprime sem suportes.Infill recomendado: 50%Compativel com hot end Micro SwissHardware necessario:QTD 2: M3 x 20mm (Montagem do hot end)QTD 4: M3 x 16mm (Montagem do ventilador de resfriamento do hot end)Hardware opcional:QTD 4: M2 x 16mm (Montagem do ventilador de resfriamento da peca)QTD 4: Porca M2 (Montagem do ventilador de resfriamento da peca)QTD 4: Insercoes de calor M3 (Montagem do ventilador de resfriamento do hot end)Lancamento inicial e 001.Atualizacao 23/05/20: Arquivos re-uploaded para corrigir problema que os usuarios tiveram ao baixar.Arquivo de design nativo do Onshape:https://cad.onshape.com/documents/f995468c160838eb9c839542/w/fff2b0a5a3498848d2c9d610/e/17a5be11740d3f29889830c2

Baixar

O arquivo "Capa do ventilador eB para Ender 3 / CR10" é um modelo 3D projetado especificamente para ser utilizado em impressoras 3D da linha Ender 3 e CR10. Abaixo, estão os principais aspectos sobre o modelo:

### Descrição do Modelo
- **Objetivo**: O modelo serve como uma cobertura de ventilador, que é essencial para o resfriamento adequado do hot end e da peça impressa.
- **Fluxo de Ar**: O design apresenta um ventilador de resfriamento para o hot end com fluxo reverso, que puxa o ar quente para cima, ajudando na dissipação do calor e evitando que ele afete a peça em impressão.
- **Duto de Resfriamento**: Para resfriar a peça, o modelo inclui um duto curto e simples, que melhora a eficácia do resfriamento, assegurando porque o fluxo de ar é bem direcionado.
- **Design Aberto**: O modelo prioriza um design aberto, permitindo fácil acesso ao hot end, o que facilita a limpeza e a troca de bicos.
- **Organização do Cabeamento**: Inclui uma aba para prender o cabeamento do hot end, mantendo a área organizada e livre de obstruções.

### Instruções de Impressão
- **Material**: O modelo é recomendado para impressão em materiais como PETG ou ABS, que são duráveis e resistentes ao calor.
- **Orientação**: Deve ser impresso com a parte plana do ventilador de resfriamento na cama da impressora, o que elimina a necessidade de suportes durante o processo de impressão.
- **Infill**: É recomendado um preenchimento (infill) de 50%, o que proporciona boa resistência sem comprometer o uso eficiente de material.

### Hardware Necessário
Para a montagem da capa do ventilador, o seguinte hardware é necessário:
- **Montagem do Hot End**: 2 parafusos M3 x 20mm.
- **Montagem do Ventilador do Hot End**: 4 parafusos M3 x 16mm.

### Hardware Opcional
Para melhorar ainda mais a montagem e funcionalidade, o seguinte hardware opcional pode ser utilizado:
- **Montagem do Ventilador de Resfriamento da Peça**: 4 parafusos M2 x 16mm e 4 porcas M2.
- **Montagem do Ventilador do Hot End**: 4 inserções de calor M3.

### Atualizações e Disponibilidade
O lançamento inicial do modelo foi registrado como 001, e uma atualização foi realizada em 23/05/20, em que os arquivos foram re-enviados para resolver problemas de download enfrentados pelos usuários.

### Acesso ao Modelo
O modelo completo, incluindo o design nativo, está disponível na plataforma Onshape por meio do seguinte link: [Design Nativo no Onshape](https://cad.onshape.com/documents/f995468c160838eb9c839542/w/fff2b0a5a3498848d2c9d610/e/17a5be11740d3f29889830c2).

Esse modelo é uma excelente adição para quem busca otimizar o resfriamento em suas impressões com as impressoras Ender 3 e CR10, proporcionando um desempenho melhor e uma experiência de impressão mais eficiente.
