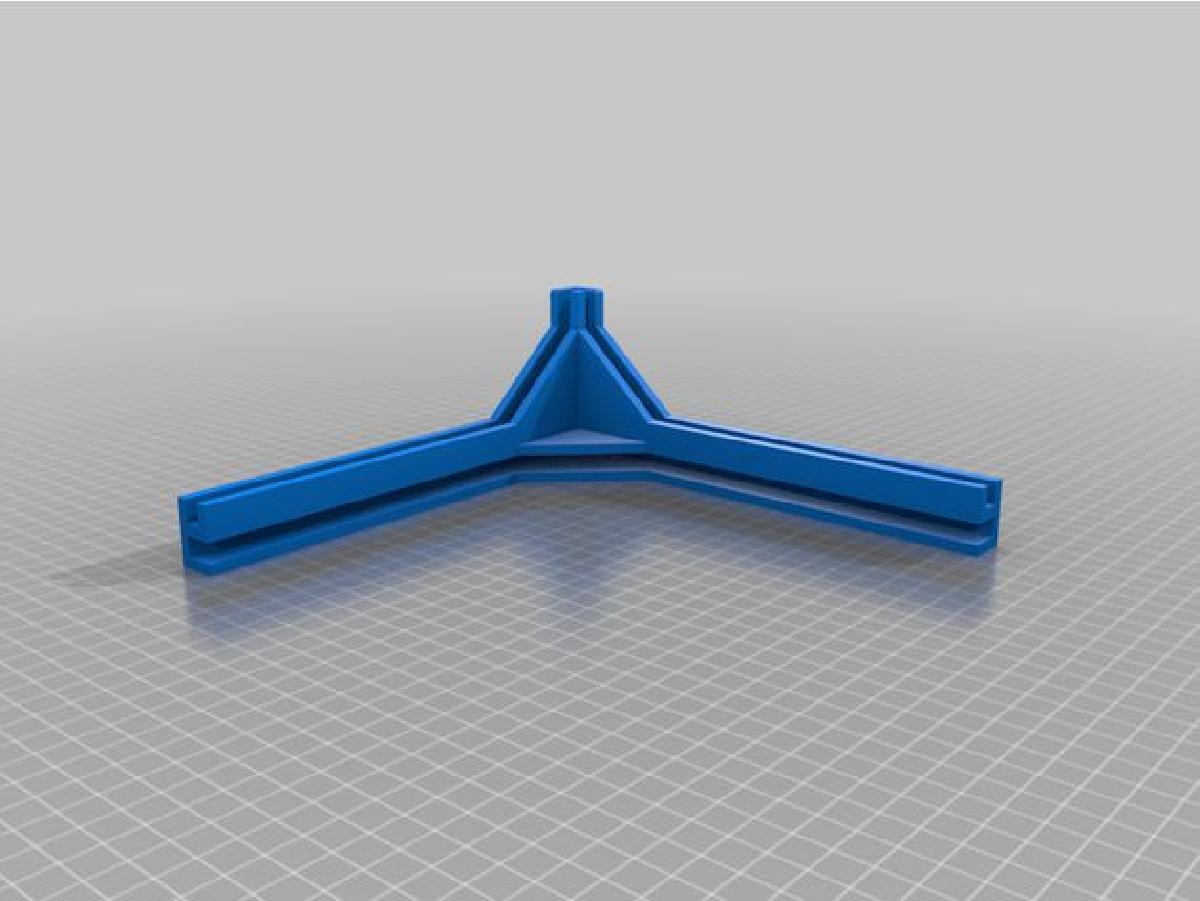

Cantoneira universal para chapas de 6mm. Construa seu proprio case.

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cantoneira universal para chapas de 6mm. Construa seu proprio case.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cantoneira universal para chapas de 6mm. Construa seu proprio case. foi projetado para Impressora 3D. Estas sao cantoneiras universais para voce montar um gabinete para sua impressora sem gastar muito. Voce pode montar qualquer tamanho de gabinete desde que utilize uma chapa de madeira de 6mm. Pode ser MDF, MDP e etc. Para a Anet A8 Plus as medidas das placas sao: 2x 60 x 60 cm (Frente e fundos) 2x 60 x 70 cm (laterais) 2x 61,2 x 70cm (Piso e Tampa) Para ender3 e Anet A8 as medidas sao: 2x 51 x 50 cm (frente e fundos) 2x 51 x 61 cm (laterais) 2x 51,2 x 61cm (Piso e Tampa) No meu gabinete eu abri janelas de 40x40 e instalei acrilico para visualizacao e facilitar a manutencao por qualquer um dos lados. Aqui no ABC voce ira gastar por volta de R$100 reais para comprar as 6 placas de MDF ja cortadas. Existem 5 arquivos conforme explicado abaixo: - Cantoneiras Tipo1 frente-baixo Esta e uma cantoneira que sempre encaixa em 3 lados. Ela deve ser usada em duas laterais da tampa (na parte da frente ou fundos voce quem decide) e/ou em 4 laterais na parte de baixo caso voce queira utilizar uma placa de madeira como piso. *Cantoneiras fundo tipo 2 tras-alto Esta e uma cantoneira do tipo gaveta deve ser usada nas duas laterais da tampa. Elas servirao como uma especie de guia para voce inserir e retirar a tampa como se fosse uma gaveta facilitando muito a manutencao da impressora. *Cantoneiras tipo 3 baixo opcional Esta e uma cantoneira simples indicada para os quatro cantos debaixo do gabinete caso o gabinete NAO tenha piso, ou seja, o gabinete ficara apoiado em alguma superficie (Uma mesa ou o chao por exemplo). Se for utilizar desta forma imprimir 4 pecas. PS: Desta forma nao havera nenhum tipo de guarnicao nas laterais. Havera passagem de ar. Minha recomendacao para uma impressora que ira ficar apoiada no chao ou sobre uma mesa. Imprima: 2x Cantoneiras Tipo1 frente-baixo -> Frente da Tampa 2x Cantoneiras fundo tipo 2 tras-alto Fundos da tampa 4x Cantoneiras tipo 3 baixo opcional -> 4 cantos do piso Esta configuracao deixara uma passagem de ar e seus motores nao irao aquecer demais, e ao mesmo tempo, seu ABS nao ira empenar. *Complemento frente e complemento lateral Esta parte serve como um tipo de detalhe para fechar o vao das placas entre as cantoneiras. A medida dela bate com o gabinete da Anet A8 Plus caso voce for utilizar outra medida basta aumentar ou diminuir conforme sua necessidade. Eu nao recomendo utilizar estas pecas para nao deixar o gabinete muito quente. Sem estas pecas usando a cama aquecida a 95° o gabinete ficara em torno de 42° Celsius. Que e mais do que o suficiente.

Baixar

O modelo 3D intitulado "Cantoneira universal para chapas de 6mm" é uma solução prática e acessível para quem deseja construir um gabinete para a impressora 3D, como a Anet A8 Plus ou a Ender 3. Este design foi desenvolvido com a intenção de oferecer uma estrutura versátil, que se adapta a diferentes tamanhos e formatos de gabinetes, utilizando chapas de madeira de 6mm, como MDF ou MDP.

### Descrição do Modelo

O projeto conta com cinco tipos distintos de cantoneiras, cada uma com uma função específica:

1. **Cantoneiras Tipo 1 (frente-baixo)**: Este modelo se encaixa em três lados, sendo ideal para a parte inferior do gabinete ou para a tampa. Ele é utilizado tanto nas laterais da tampa quanto na base do gabinete, caso opcionalmente se opte por um piso de madeira.

2. **Cantoneiras Tipo 2 (fundo tras-alto)**: Estas cantoneiras funcionam como guias e são projetadas para as laterais da tampa, permitindo que ela seja retirada de maneira semelhante a uma gaveta. Isso facilita a manutenção da impressora, proporcionando um acesso mais simples.

3. **Cantoneiras Tipo 3 (baixo opcional)**: São cantoneiras simples para os quatro cantos do gabinete, recomendadas quando não se utiliza um piso. Elas permitem a passagem de ar, evitando o superaquecimento dos componentes internos da impressora.

4. **Complementos frente e lateral**: Embora sejam opcionais, estes complementos podem ajudar a fechar as lacunas entre as placas, proporcionando um acabamento mais estético. No entanto, o autor do projeto recomenda cautela, pois a inclusão dessas peças pode elevar a temperatura interna do gabinete, interferindo no desempenho da impressora.

### Requisições de Material e Montagem

Para a construção do gabinete, o autor sugere que se invista aproximadamente R$100 nas chapas de MDF já cortadas nas dimensões recomendadas. As medidas para os gabinetes variam conforme o modelo da impressora:

- **Anet A8 Plus**:
- 2x 60 x 60 cm (Frente e fundos)
- 2x 60 x 70 cm (Laterais)
- 2x 61,2 x 70 cm (Piso e Tampa)

- **Ender 3 / Anet A8**:
- 2x 51 x 50 cm (Frente e fundos)
- 2x 51 x 61 cm (Laterais)
- 2x 51,2 x 61 cm (Piso e Tampa)

O design permite a personalização das dimensões, adaptando-se às necessidades e preferências do usuário, sendo bastante acessível para quem está começando no mundo da impressão 3D ou deseja construir um gabinete adequado.

### Considerações Finais

O uso das cantoneiras universais não só facilita a construção do gabinete, como também traz uma série de vantagens em termos de ventilação e acessibilidade. Ao criar janelas de acrílico, o autor proporciona ainda mais conveniência na observação e manutenção da impressora, garantindo um ambiente de trabalho eficiente e funcional. Concluindo, este modelo de cantoneira é uma excelente opção para entusiastas da impressão 3D que buscam uma solução econômica e prática para organizar seu espaço de trabalho.
