Canto do Quadro de Extrusao de Aluminio 2020
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Canto do Quadro de Extrusao de Aluminio 2020
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

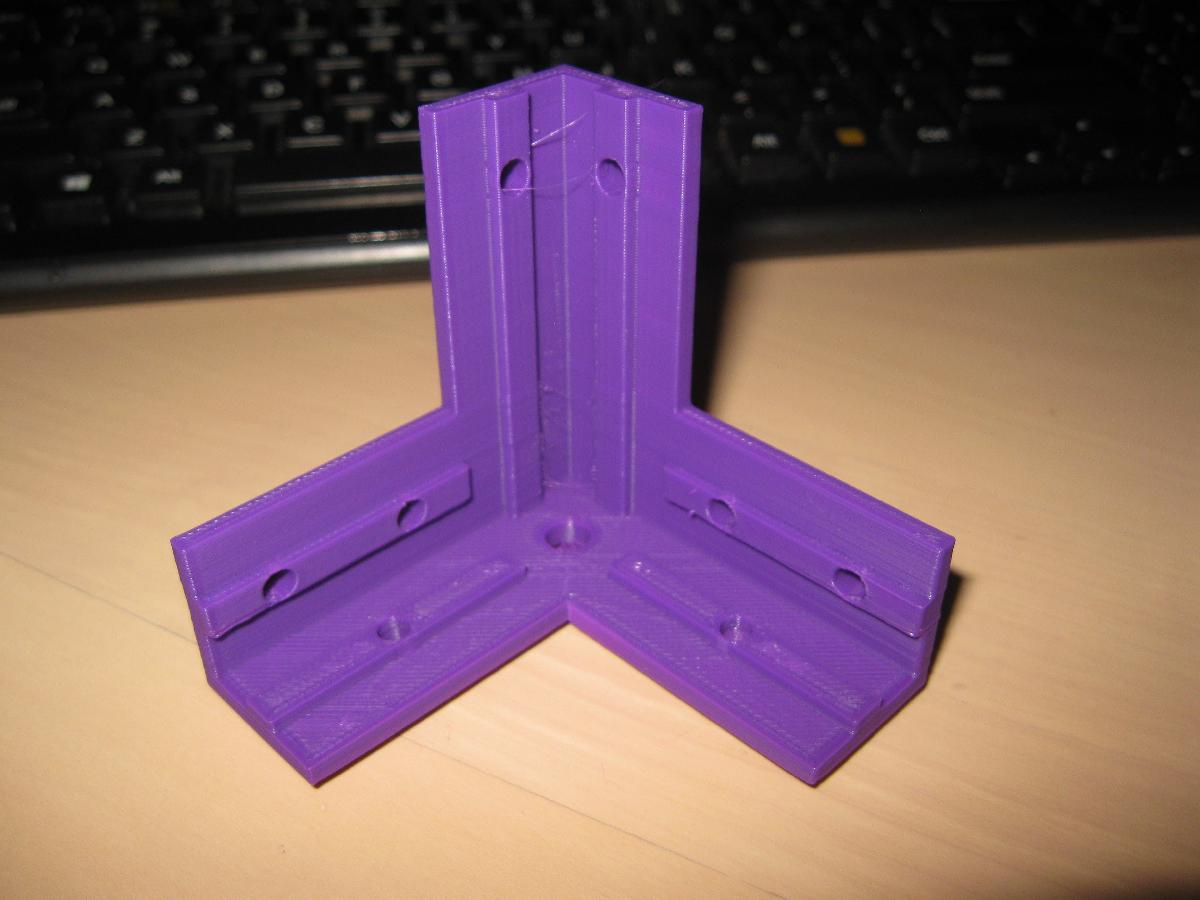

Canto do Quadro de Extrusao de Aluminio 2020 foi projetado para Impressora 3D. um forte canto para construir estruturas a partir de extrusao de aluminio 2020. Cada uma das tres pecas unidas pela peca e fixada por tres parafusos em um padrao triangular. A peca se encaixa na ranhura da extrusao para um ajuste seguro e apertado. Os furos dos parafusos sao para parafusos M4 com cabecote hexagonal, ha um rebaixo de 2 mm em cada furo. Um dos furos dos parafusos e para um M6, o furo na extremidade da extrusao deve ser roscado para isso. Especificacoes gerais: Imprimir a 40% para resistencia, PLA 3D Fila e bom. Altura da camada de 0,2 mm para precisao do furo do parafuso/rebaixo. Parafusos metricos M4 com rebaixo de 2 mm. Ranhuras de canal para ajuste apertado e quadrado. Parafuso metrico M6 para furo roscado na extremidade da extrusao. Cada peca de aluminio e fixada por tres parafusos em um padrao triangular para maxima rigidez. ATUALIZACAO 1: Adicionei dois modelos adicionais, um e a mesma peca, mas o furo para o furo roscado da extrusao foi deixado de fora. O outro modelo tem um cubo no canto e tambem nao possui o furo para a rosca, pois e desnecessario. Eu ainda nao os imprimi, mas eles sao quase identicos ao modelo original, no OnShape eu apenas dupliquei as pecas e ajustei os parametros, modelagem parametrica FTW! ATUALIZACAO 1/23/2020 Esta peca/esta coisa agora e obsoleta!!! Versao recem-atualizada de todas essas pecas, alem de novas, nesta nova coisa: https://www.thingiverse.com/thing:4117326 venha conferir e imprimi-las, me diga o que voce acha!
