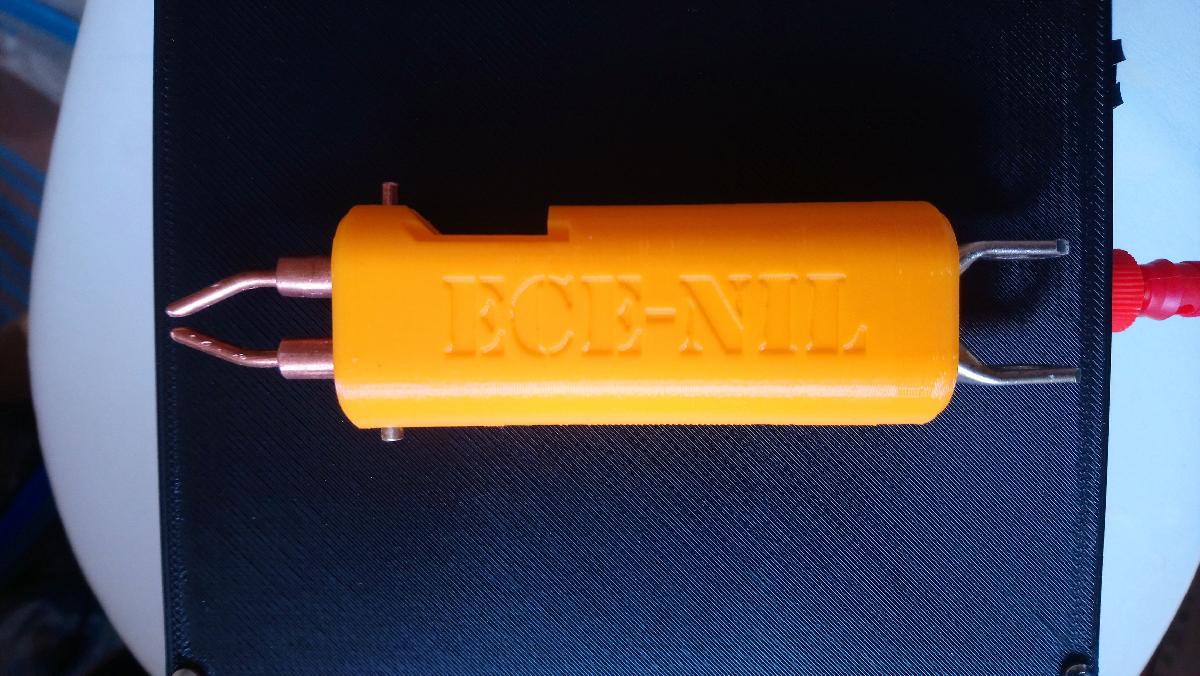

Caneta de Solda por Ponto a Bateria

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caneta de Solda por Ponto a Bateria

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caneta de Solda por Ponto a Bateria foi projetado para Impressora 3D. V2 is out:https://www.thingiverse.com/thing:3070927 EN There are many examples of this type of spot welder. I made a one with some modifications and designed this pen to use with it.I think the pictures are clear enough to assemble the pen. Here are some details:First of all, BOM:6mm copper rod as main welding rods:https://www.aliexpress.com/item/1pc-6mm-Diameter-Solid-Copper-Cu-Rod-Tube-Cylinder-Bar-200mm-Length-For-Electrical-Appliances/32849801277.htmlI extremely advice you to have a m35 cobalt drill bits to make the appropriate holes:https://www.banggood.com/Drillpro-50pcs-11_522_53mm-HSS-M35-Cobalt-Twist-Drill-Bit-p-1290447.html2,5-3mm copper rod as tips and pinsMicro switch:https://www.aliexpress.com/store/product/10pcs-Limit-Switch-Push-Button-Switch-1A-125V-AC-2A-125V-AC-Mouse-Switch-3Pins-Micro/3241083_32840177333.htmlCompression springs (x2, 0.8x8x15mm):https://www.aliexpress.com/item/10pcs-stainless-steel-compression-spring-non-corrosive-tension-spring-surface-passivated-extension-springs/32846033340.htmlSC16-6 Terminals (x2)https://www.aliexpress.com/item/10PCS-SC16-6-Tined-copper-connecting-terminabolt-hole-cable-lugs-battery-terminals-16mm-square-wire/32824557520.htmlWhen assembling the SC16-6 terminals with the copper rods, ordinary soldering iron never works. I have used a butane torch to make the soldering. Butane torch also works when connecting the terminals to the thick welding cables. You should make a hole on top of the terminals if there is not.These were for the pen. For the whole system you need additionally:Car battery which is minimum 300cca (There has been said minimum 200 is enough but just in case ;)) You should keep the battery full as far as possible.Timer module:https://www.aliexpress.com/item/12V-DC-Multifunction-Self-lock-Relay-PLC-Cycle-Delay-Time-Timer-Switch-Module/32670881629.htmlThis timer module has 18 features but we will use only the 2.th feature. Also I have made a modification. There was a mechanical relay on it but I changed it with a PNP mosfet. Because the car relay draws only 500ma of current, any mosfet that can handle 3-5A is enough. I have used IRF4905 lying around. You can see the PNP mosfet connection in pictures. You'll need additional 10K resistor as a pull down resistor.Also one thing about timer module is, it has to be powered with an external 12V source. Because the voltage of the car battery immediately gets low during welding process and this can affect the timer module negatively.As for the time, I am using 3-5msec for 0.1mm strips when the battery is full. I have realized that 1msec equals to 5msec for this module. So 3-5msec => 15-25msec.500A car relay:https://www.aliexpress.com/item/High-Current-Starter-Relay-500A-12V-24V-4Pin-Car-Auto-Power-Master-Switch-LED-Battery-Isolator/32845686197.html Do not forget to add a flywheel diode for the relay. Else you can blow up the mosfet:https://en.wikipedia.org/wiki/Flyback_diode Always keep clean the tips to make good welds.Car battery terminal:https://www.aliexpress.com/item/New-2Pcs-Replacement-Auto-Car-Battery-Terminal-Clamp-Clips-Brass-Connector/32803159129.html25mm NYAF cable or welding cable.Here is a short and novice video:https://www.youtube.com/watch?v=a02M52hqP4UYou can see in the video that you can easily weld 0.1mm brass strips with this system. Also I had some successful experiences about welding 0.2mm brass and even 0.1mm copper when the battery is fully charged.Also here is my another video about how to work with the copper strips:https://www.youtube.com/watch?v=31O_PbMr4vY TR Bu tip punta düzeneğinin internette bir çok örneği mevcut. Ben de bu aralar gerekli olunca bir adet kendime yaptım yalnız bazı modifikasyonlarla. Probu da punta düzeneği ile birlikte kullanmak için dizayn ettim.Sanırım probun imali için resimler yeterli olacaktır diye düşünüyorum. Bazı detaylardan bahsedecek olursak:Öncelikle İhtiyaç Listesi:Ana punta çubuğu olarak 6mm bakır çubuk:https://www.aliexpress.com/item/1pc-6mm-Diameter-Solid-Copper-Cu-Rod-Tube-Cylinder-Bar-200mm-Length-For-Electrical-Appliances/32849801277.htmlBakır çubukta gerekli deliklerin açılması için şiddetle M35 cobalt alaşımlı matkap uçlarını kullanmanızı tavsiye ederim:https://www.banggood.com/Drillpro-50pcs-11_522_53mm-HSS-M35-Cobalt-Twist-Drill-Bit-p-1290447.htmlPuntalama ucu ve pinler için 2,5-3mm bakır çubukMicro switch:https://www.aliexpress.com/store/product/10pcs-Limit-Switch-Push-Button-Switch-1A-125V-AC-2A-125V-AC-Mouse-Switch-3Pins-Micro/3241083_32840177333.htmlYay (2 adet lazım olacak, 0.8x8x15mm):https://www.aliexpress.com/item/10pcs-stainless-steel-compression-spring-non-corrosive-tension-spring-surface-passivated-extension-springs/32846033340.htmlSC16-6 Kablo pabucu (2 adet sadece prob için. Tüm düzenek için 6 adet civarı gerekecek)https://www.aliexpress.com/item/10PCS-SC16-6-Tined-copper-connecting-terminabolt-hole-cable-lugs-battery-terminals-16mm-square-wire/32824557520.htmlSC16-6 pabuçları kablolara ve bakır çubuklara lehimlemek için klasik lehim makinesi yetersiz kalacaktır. Ya 200-300w gibi yüksek güçte bir makine ile denemelisiniz, ya da bence en garantisi bir torch kullanmak. Bende mangal yakmak için kullanılan tüplerden var onu kullanıyorum. Kablo pabuçlarının üst kısmı eğer delik değilse lehimi içine doğru akıtmak için küçük bir delik açmanız gerekebilir.Buraya kadar prob için olanlardı. Tüm sistem için ayrıca gerekenler:300cca üzeri oto aküsü. Genellikle internette okuduğum kadarıyla minimum 200A akımın punta için yeterli olduğu yazılmış. Ne olur ne olmaz diye ben bunu tercih ettim. Ayrıca aküyü mümkün olduğunca şarjlı olarak tutun.Zamanlama modülü:https://www.aliexpress.com/item/12V-DC-Multifunction-Self-lock-Relay-PLC-Cycle-Delay-Time-Timer-Switch-Module/32670881629.htmlBu modülün toplamda 18 fonksiyonu bulunmakta ama biz sadece 2. fonksiyonu kullanacağız. Ayrıca tetiklemeyi iyileştirmek adına da röleyi çıkarıp yerine bir PNP mosfet yerleştirdim. Sistem içinde kullanacağımız oto rölesi 500mA civarı bir akım çektiği için 3-5A akımı sürebilen bir P kanal mosfet yeterli olacaktır. Ben elimde bulunan IRF4905 kullandım. Mosfetin lehimlenmesini resimlerden açıkça görebilirsiniz. Ayrıca bir de 10K’lık pull down direnci gerekli olacak.Ayrıca zamanlama modülü ile diğer bir husus da dışardan bir 12V kaynakla beslenirse daha sağlıklı olacaktır. Puntalama esnasında anlık voltaj düşümü zamanlama devresinin tam olarak çalışmamasına neden olabilir. Bunun için uygun değerde kapasitör ekleyenler de var ama ben o kadar karışık işe girmek istemedim.Zaman olarak bahsedecek olursak da, modülün gösterdiği zamanın 5 katı olarak anahtarladığını osiloskoptan gördüm. Ben 3-5ms olarak 0.1mm nikel şeritlerde gayet güzel sonuç aldım. 3-5 ms 5 kat olarak 15-25ms olarak karşılık geliyor. Hatta daha da derine inecek olursak oto rölesinin de 10ms kadar da bir gecikmesi var. Yani 5 değerini seçersek, 5x5=25 25+10=35ms gibi bir zaman değeri oluyor. Tabi tüm bunlarda seçeceğiniz kablonun kalınlığı, kablo pabuçlarının kalitesi gibi etkenler de rol oynamakta.500A oto rölesi:https://www.aliexpress.com/item/High-Current-Starter-Relay-500A-12V-24V-4Pin-Car-Auto-Power-Master-Switch-LED-Battery-Isolator/32845686197.html Röleye flyback diyot eklemeyi unutmayınız. Yoksa mosfetiniz mefta olabilir :) https://en.wikipedia.org/wiki/Flyback_diode İyi bir punta için punta uçlarınızı her zaman temiz tutun. İnce kum bir zımpara ile bu işi halledebilirsiniz Oto akü kutup başı seti:https://www.aliexpress.com/item/New-2Pcs-Replacement-Auto-Car-Battery-Terminal-Clamp-Clips-Brass-Connector/32803159129.html25mm NYAF ya da kaynak kablosu. Bu konuda ilk başlarda daha iyi olur düşüncesiyle 35mm kablo kullanmıştım. Fakat oldukça ağır olduğu için prob ile çalışmak çok zor oldu. Ben de 25mm kablo aldım ve şu an arada performans olarak pek bir fark göremedim. Hem de daha hafif olduğundan çalışması daha kolay oldu.Aşağıda kısa ve biraz da acemice çekilmiş bir video varVideoda görüldüğü üzere kolaylıkla 0.1mm pirinç şeritleri bu sistemle punta yapabilirsiniz. Ayrıca bataryanın full olması şartıyla 0.2mm pirinç ve 0.1mm bakır denemelerim de oldu.Ayrıca da yukarıdaki diğer videoda bakır şeritleri bu sistemle kolayca nasıl lehimleyebileceğinizi anlatmaya çalıştım. Türkiye'den arkadaşlar için liste vereyim:Akü:https://kolayoto.com/hugel-action-12v-44ah-360cca.htmlPirinç şerit keserek yapmak için:https://www.metalal.net/urun/pirinc-rulo-0-10-mm-ad-350-x-1000Bakır rulo da deneyebilirsiniz:https://www.metalal.net/urun/bakir-rulo-0-10-ad2.5mm bakır çubuk:http://www.azza13.com/25-mm-Capinda-30-cm-Uzunlugunda-Bakir-Cubuk-Paket-Icerigi-5-Adet,PR-125.html25mm Kaynak Kablo:https://www.badem10.com/urun/sevtel-1-metre-kaynak-kablosu-1x25-mm-bakir-iletkenli

Baixar

O modelo 3D "Caneta de Solda por Ponto a Bateria" é uma inspiração útil para qualquer entusiasta de eletrônica ou hobbies de DIY (faça você mesmo) que busca uma solução de soldagem eficiente e prática. Criado para ser usado com um sistema de solda por ponto a bateria, este modelo foi feito com várias especificações e peças que facilitam a montagem e a operação da caneta, permitindo que usuários realizem soldagens precisas e rápidas. A seguir, vamos explorar mais sobre as características, montagem, funcionalidades e dicas de uso desse modelo, bem como sua importância dentro do contexto de soldagem por ponto.

### 1. Objetivo do modelo

O design da caneta de solda é voltado para a criação de conexões elétricas seguras entre componentes eletrônicos. O ponto de solda é especialmente útil para trabalhar com baterias, onde o contato sólido e a integridade elétrica são cruciais. Ao usar uma caneta de solda, o processo se torna mais fácil e menos propenso a erros, uma vez que a caneta permite que o operador tenha um controle melhor sobre a aplicação do calor.

### 2. Lista de Materiais (BOM)

O modelo 3D exige uma série de componentes específicos que são detalhados pelo autor. Esses componentes são essenciais para garantir que a caneta funcione corretamente. A lista de materiais é a seguinte:

- **Barra de cobre de 6 mm**: Serve como a barra principal para soldagem.
- **Barra de cobre de 2,5-3 mm**: Usada como pontas e pinos da caneta.
- **Micro switch**: Controle que permite a ativação da soldagem.
- **Molas de compressão**: Para fornecer a tensão necessária para manter contato.
- **Terminais SC16-6**: Utilizados para conectar as barras de cobre aos cabos de soldagem.
- **Bateria de carro**: Um componente essencial, com uma corrente mínima de 300 cca, para fornecer a energia necessária durante a soldagem.
- **Módulo temporizador**: Para controlar o tempo de soldagem.
- **Relé de carro de 500A**: Permite gerenciar a corrente que flui durante a soldagem.
- **Fiação adequada**: Cabos de 25 mm ou cabos de soldagem são recomendados.

### 3. Montagem da Caneta

A montagem da caneta pode parecer um processo complicado, mas com os materiais à mão e as instruções claras, você poderá construí-la. O autor compartilha várias imagens que ilustram o processo. Algumas dicas estão inclusas:

- Use brocas de cobalto M35 para abrir furos nos bastões de cobre.
- A solda dos terminais SC16-6 aos bastões de cobre deve ser feita com um maçarico butano, pois a solda convencional pode não gerar calor suficiente.
- A limpeza das pontas de soldagem é crucial para garantir soldagens eficazes. Utilize papel de lixa ou lixas apropriadas para manter as pontas sempre limpas.

### 4. Operação da Caneta de Solda

Para operar a caneta de solda, você precisará conectar a bateria de carro e ajustar o módulo temporizador adequadamente. O tempo de soldagem ideal é importante; o autor sugere usar entre 3-5 ms para tiras de 0.1 mm. É valioso entender que este tempo é ampliado pelo módulo temporizador, efetivamente entregando um tempo real de 15-25 ms, o que pode variar dependendo da carga da bateria e das características dos materiais sendo soldados.

### 5. Segurança e Manutenção

Como se trata de um equipamento que utiliza alta corrente elétrica, a segurança deve ser sempre uma prioridade. Algumas recomendações incluem:

- Sempre verifique as conexões e a integridade dos cabos antes de usar.
- Nunca opere a caneta sem supervisão e sempre utilize equipamentos de proteção, como óculos de segurança.
- Mantenha as áreas de trabalho limpas e organize todas as ferramentas e materiais.

### 6. Vantagens da Caneta de Solda

A caneta de solda por ponto a bateria apresenta diversas vantagens, incluindo:

- **Mobilidade**: Como utiliza uma bateria, não há necessidade de estar conectado a uma fonte de energia elétrica, permitindo o uso em diferentes locais.
- **Facilidade de uso**: O design da caneta proporciona um melhor controle durante a soldagem, facilitando trabalhos detalhados e de precisão.
- **Eficiência**: A soldagem por ponto é rápida e eficaz, permitindo realizar conexões sólidas em um curto período de tempo.

### 7. Considerações Finais

O modelo "Caneta de Solda por Ponto a Bateria" é um ótimo exemplo de como um design simples pode facilitar processos complexos, especialmente em eletrônica. Seja você um hobbista ou um profissional, entender os princípios de soldagem, como utilizar a caneta de forma eficaz e seguir as instruções de montagem e segurança permitirá que você crie peças e projetos com um nível de eficiência e qualidade superior. A soldagem por ponto é uma habilidade valiosa na tecnologia atual, e a caneta projetada pelo autor serve como uma excelente ferramenta para aprimorar essa habilidade.

A caneta de solda por ponto a bateria exemplifica bem os benefícios da impressão 3D e do DIY na construção de ferramentas personalizadas que atendem a necessidades específicas. Para aqueles que desejam explorar mais a fundo, o compartilhamento de vídeos sobre a soldagem e o uso dessa caneta demonstra a aplicabilidade prática, proporcionando uma visão clara de como essa ferramenta pode ser utilizada.

Caso você esteja pensando em embarcar nesse projeto, recomenda-se seguir todas as instruções e prestar atenção especial à lista de materiais, ajustes do módulo temporizador, e à segurança durante a utilização. Essa caneta pode não apenas tornar seu trabalho mais fácil, mas também mais prazeroso, à medida que você melhora suas habilidades em soldagem e eletrônica.
