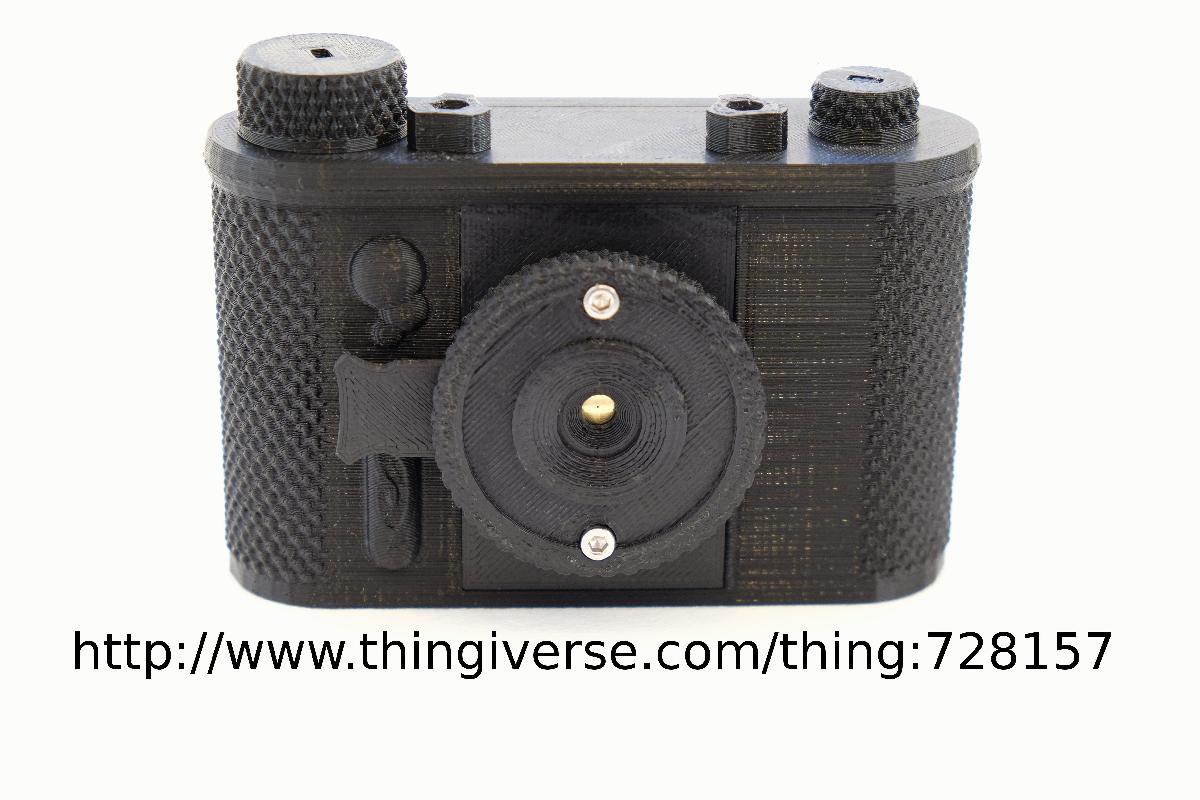

Sobre o objeto 3D Camera Pinhole terraPin Bijou 6 x 4.5

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Camera Pinhole terraPin Bijou 6 x 4.5 foi projetado para Impressora 3D. Little sister das outras cameras pinhole terraPin, Bijou tira fotos em formato vertical 6 x 4,5 em uma proporcao adequada de 4:3. Para orientacao paisagem, basta gira-la de lado no seu tripe. Usando o joint deslizante terraPin, espere outros tamanhos de extensao no futuro, ou crie o seu proprio!Esta se tornou a camera pinhole mais popular que eu projetei com fotografos de pinhole. AGORA com o corpo Sidewinder para formatos Retrato e Paisagem!terraPin Bijouquadro 6 x 4.5 (56 x 41.5 real)Projetada para diametro do pinhole de 0,26 mmf/135, 35 mm "distancia focal"Angulo de visao horizontal: 61,32°Angulo de visao vertical: 77,32°CLIQUE AQUI para as ultimas fotografias que fiz com as varias cameras terraPin.CLIQUE AQUI para fotos de prototipagem e desenvolvimento da terraPin.Alem do novo formato, voce tambem tera dezesseis exposicoes por rolo de filme 120. Para um indexacao correta do filme, o filme deve ser carregado pela esquerda e colocado na bobina a direita.Com f/135, a Bijou usa os mesmos calculos de exposicao que a P6*6 e a terraPin 6X6 em suas versoes de distancia focal de 35 mm. Devido a imagem menor no filme, havera menos vinhetas do que na terraPin 6X9. A Bijou ainda tem um quadro 270% maior do que o quadro de filme padrao 135 (35 mm).O obturador deslizante e um novo design que gosto bastante. Deveria ser mais seguro na sua bolsa de camera do que muitos dos designs de obturador oscilante que usei. Alem disso, a extensao e simetrica, entao voce pode facilmente gira-la 180 graus se preferir acionar seu obturador do lado esquerdo.A terraPin foi modelada usando Tinkercad e OpenSCAD. Credito e agradecimentos ao cidadao do Thingiverse Aubenc pela Biblioteca de Superficie Serrilhada v2, que melhora muito a aparencia das minhas cameras.ATUALIZACOESAdicionado dados de exposicao com falha de reciprocidade para Kodak Portra 160/400, 28/05/15 - veja:Pinhole_Exposure_Durations_t66_f135.pdfVeja terraPin High-Strength Winder (eixo de 1/4") para opcoes adicionais de manivela/botao!ATENCAOEste trabalho esta licenciado sob a Creative Commons - Atribuicao - Licenca Nao Comercial. Esta licenca aplica-se apenas aos arquivos e documentos disponiveis para download na secao Arquivos Thing deste Thing.Todo o restante do conteudo relacionado (fotografias, videos e textos como os contidos em "Descricao" ou "Instrucoes") esta excluido desta licenca, com todos os direitos reservados, a menos que esteja especificamente disponivel para download Este aviso constitui uma esclarecimento, nao uma mudanca, na licenca para este design.

Baixar

O modelo 3D da câmera pinhole "terraPin Bijou 6 x 4.5" é uma criação inovadora e prática voltada para fotógrafos que buscam experimentar a fotografia de pinhole. Aqui estão os principais pontos sobre esse projeto:

### Características do Modelo

- **Formato e Proporção**: A Bijou foi projetada para capturar imagens em um formato vertical de 6 x 4,5 cm, com uma proporção correta de 4:3. Para imagens em orientação paisagem, o fotógrafo pode simplesmente girar a câmera.

- **Construção e Design**: Utilizando a junta deslizante "terraPin", a câmera é bastante versátil, permitindo que os usuários esperem por futuras extensões de tamanho ou que eles mesmos criem suas adaptações. O uso do corpo "Sidewinder" acrescenta funcionalidade para capturas em retrato e paisagem.

- **Especificações Técnicas**:
- **Diâmetro do Pinhole**: 0,26 mm.
- **Abertura**: f/135.
- **Distância Focal**: 35 mm.
- **Ângulos de Visão**: Horizontal 61,32° e Vertical 77,32°.
- **Exposições**: A câmera permite até 16 exposições por rolo de filme 120.

- **Funcionamento do Obturador**: O obturador deslizante, um novo design apreciado pelo autor, promete ser mais seguro para o transporte em bolsas de câmeras. Além disso, ele pode ser girado 180 graus, oferecendo flexibilidade na forma de acionamento.

### Desenvolvimento e Modelagem

A câmera foi modelada utilizando as ferramentas Tinkercad e OpenSCAD. Um agradecimento especial é dado ao usuário Aubenc, da plataforma Thingiverse, pela contribuição da Biblioteca de Superfície Texturizada v2, que aprimora a estética do design.

### Documentação e Recursos

O autor também disponibiliza informações sobre exposições e dados técnicos, com recursos adicionais para calcular a exposição com filmes específicos, como o Kodak Portra 160/400. Links para exemplos de fotografias tiradas com a câmera também são fornecidos, assim como fotos do processo de prototipagem.

### Licença e Uso

O projeto está licenciado sob a Licença Creative Commons - Atribuição - Não Comercial. Essa licença permite que o arquivo da câmera seja compartilhado e modificado, desde que a atribuição adequada seja fornecida e que o uso seja não comercial. No entanto, outros conteúdos, como fotografias e textos que acompanham o projeto, não são cobertos por essa licença.

### Conclusão

O modelo 3D da "terraPin Bijou 6 x 4.5" é um excelente exemplo de como a fotografia de pinhole continua a evoluir, oferecendo novas oportunidades criativas para fotógrafos em todo o mundo. A combinação de design prático e especificações técnicas bem pensadas torna este modelo uma adição valiosa ao arsenal de qualquer fotógrafo experimental.
