Sobre o objeto 3D Camera Pi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

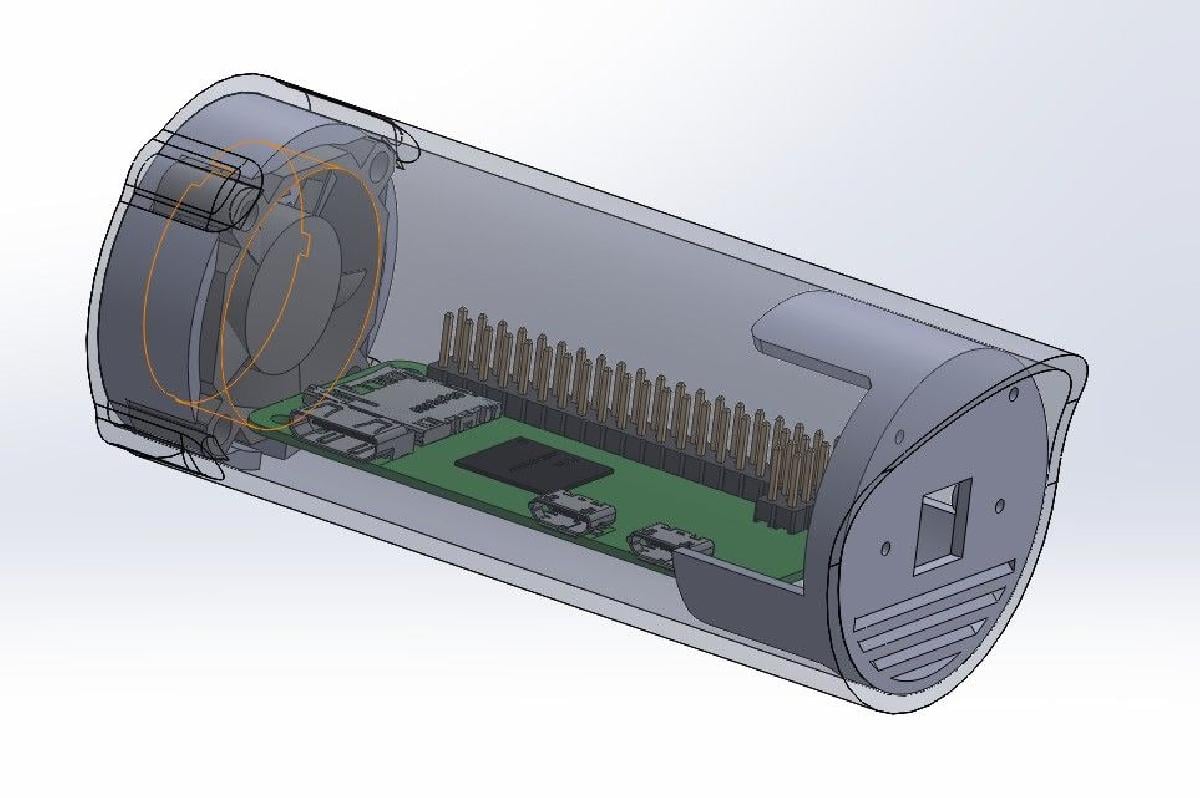

Camera Pi foi projetado para Impressora 3D. Habitacao para camera baseada no Raspberry Pi Zero W.Eu usei um tubo de PVC de 40 mm (medida interna) de um telescopio antigo.O comprimento aproximado e de 10-12 cm. Isso tambem pode ser impresso, nao esqueca de adicionar um buraco para o fio!Os arquivos do Solidworks sao fornecidos para modificacao.Note que 2 paineis frontais sao fornecidos para a camera pi convencional e a camera grande angular.A ventilacao pode ser melhorada aparando os cantos do ventilador 30x30 e colando-o na placa de tras. A ventilacao sera mais eficiente em troca do comprimento total da caixa.Devido ao pequeno tamanho da caixa, os fios de alimentacao estao conectados diretamente aos pinos GPIO.Nao esqueca de colar um dissipador de calor no chip do Raspberry Pi Zero W.Eu uso o excelente software Motion_eyehttps://github.com/ccrisan/motioneye/wiki(ou Motioneye OS)https://github.com/ccrisan/motioneyeos/wikiNote que nas fotos, o painel frontal nao esta corretamente inserido. (Esta quente demais... Estou com preguica de pegar a escada de novo!) Normalmente, os paineis frontal e traseiro estao alinhados.[EDIT 22/7/2021]Arquivo da placa traseira da camera:As aberturas de ventilacao foram apertadasA abertura para a passagem do ventilador foi retrabalhada (Imagem 5)Pinos de centralizacao para o ventilador foram adicionados. (Imagem 7)Uma vista mostra a abertura a ser feita nos cantos do ventilador 30x30. (Imagem 6)
