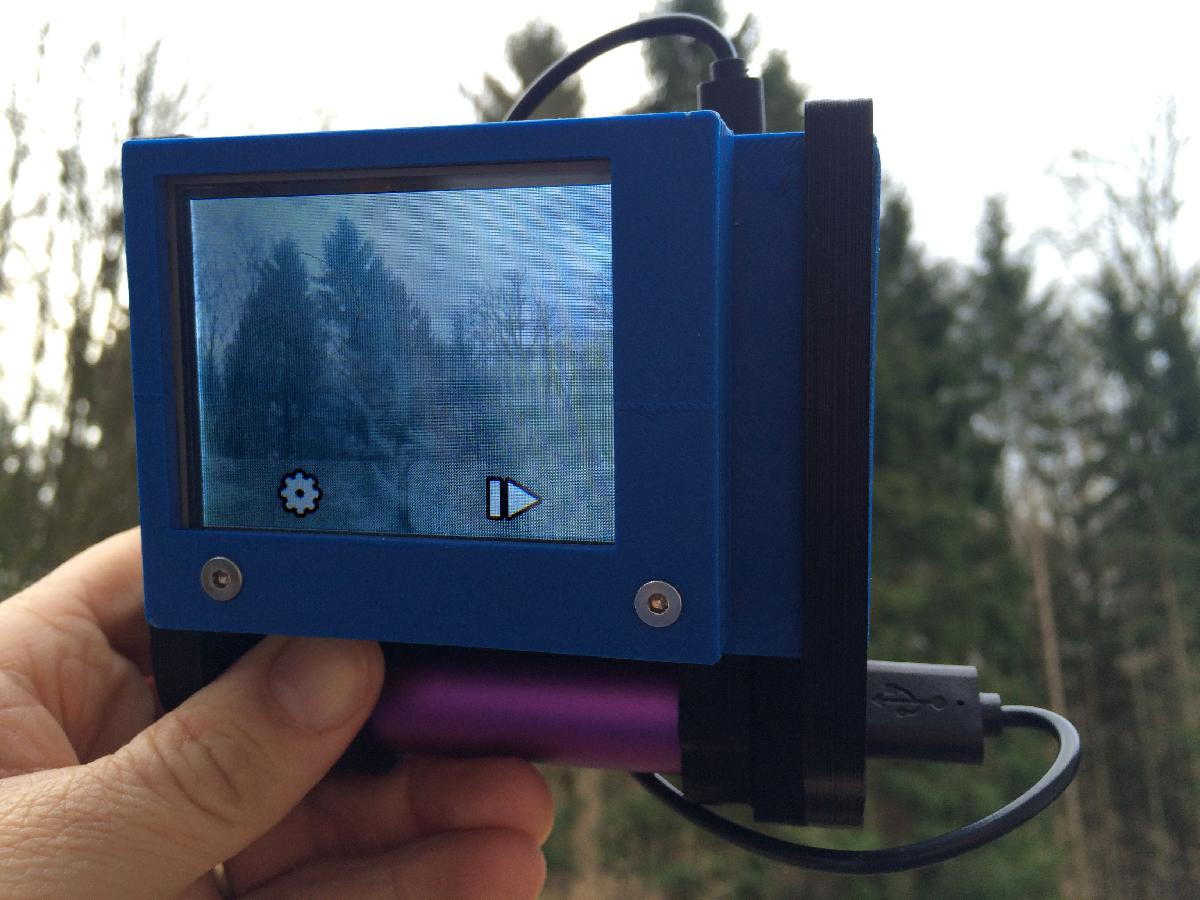

Camera IR de Raspberry

camera

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Camera IR de Raspberry

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Camera IR de Raspberry foi projetado para Impressora 3D. Um ano atras, li sobre um projeto, construindo uma camera infravermelha com um raspberry pi (Raspberry Pi Geek 01/2015). Embora eu tivesse componentes diferentes - especialmente outro display, consegui faze-la funcionar pelo menos.Quando consegui uma impressora 3D mais tarde, tive a chance de fazer uma boa caixa tambem. Naquela epoca, a ir-cam estava montada em uma velha caixa de charutos ;)Mas entao encontrei a excelente caixa portatil para Raspberry Pi - http://www.thingiverse.com/thing:703638Eu tinha um raspi B+ e o display sensivel ao toque da watterott instalado, entao precisei modificar a tampa da caixa portatil para minhas necessidades. Alem disso, tive que muda-la de forma que pudesse anexar (colar) o anel de aumento a caixa na frente da camera e segurar/utilizar tudo mais do que uma camera normal.Mas antes de entrarmos em detalhes, algumas informacoes sobre fotografia IR:Uma camera digital normal tem um filtro ir instalado com o sensor. Esse filtro remove a luz acima do espectro visual das fotos, para fazer as cores parecerem naturais. Mas todos voces conhecem aquelas cameras noturnas, que funcionam com alguns LEDs IR e - para os humanos - luz invisivel. Essas cameras - e o modulo de camera NoIR para o raspberry - nao tem esse filtro instalado. Assim, a luz ir, tambem parte da luz natural, chega ao sensor tambem. Isso resulta em cores ligeiramente falsas.Para obter o efeito completo, voce agora precisa manter a maior parte da luz visual fora. Portanto, voce precisa de um filtro IR que funcione de forma oposta ao descrito anteriormente. Agora, muita cor desapareceu e - como mais notavel - o verde das folhas e da grama aparece branco agora, porque a clorofila reflete a maior parte da luz IR.Com uma camera assim, voce pode tirar fotos com uma aparencia irreal, mas fascinante.De uma olhada em paginas da web que tratam de fotografia infravermelha para obter mais dicas - especialmente para a pos-processamento.O QUE VOCE PRECISAHARDWARERaspberry PI (B+ ou PI2 - outros modelos de caixa aqui: http://www.thingiverse.com/thing:703638)Modulo de Camera Pi NoIR Cartao SDHCDisplay Sensivel ao Toque (http://www.watterott.com/de/RPi-Display-B-Plus ou da adafruit - outros modelos de caixa *)Adaptador GPO (Cabo) para o display (http://www.watterott.com/de/GPIO-Adapter-fuer-das-RPi-Display-BPlus - ou equivalente para outros displays)bateria (diametro de 22 mm, para outras dimensoes *)Cabo USBaneis de aumento (compativeis com o tamanho do seu filtro - ate 52 mm aqui)filtro IR (IR 720 da Polaroid ou Delamax)pendrive w-lan (opcional)alguns parafusosEu dei alguns links para sua conveniencia - como mencionado, voce encontrara essas coisas em outras fontes tambem.Para um tipo diferente de raspberry, display ou uma bateria com outro tamanho, de uma olhada nos arquivos que acompanham a caixa original: http://www.thingiverse.comSOFTWAREPara o display watterott, ha uma imagem SD com drivers pre-instalados, que eu recomendo (https://github.com/watterott/RPi-Display)PiCam (Instrucoes sobre como construir uma camera de toque raspberry podem ser encontradas na revista mencionada ou aqui: https://learn.adafruit.com/diy-wifi-raspberry-pi-touch-cam)Instrucoes:Imprima a caixa, cole o anel de aumento ao suporte da camera. Eu usei adesivo de dois componentes. Quando endurecer, anexe a camera ao suporte e parafuse-a na parte de tras da caixa. Em seguida, monte o raspberry dentro da caixa, novamente com alguns parafusos. Monte o resto como mostrado na imagem. Parafuse o filtro ao anel de aumento ...DICA:Use um pendrive wlan para conectar o pi a sua rede domestica. Com samba ativado, voce pode transferir as fotos facilmente para o seu computador para pos-processamento.

Baixar
