Cajones para rolos/bobinas (suportes de bobina) de filamento Printalot (em modo vaso/espiral)

Recipientes

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cajones para rolos/bobinas (suportes de bobina) de filamento Printalot (em modo vaso/espiral)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

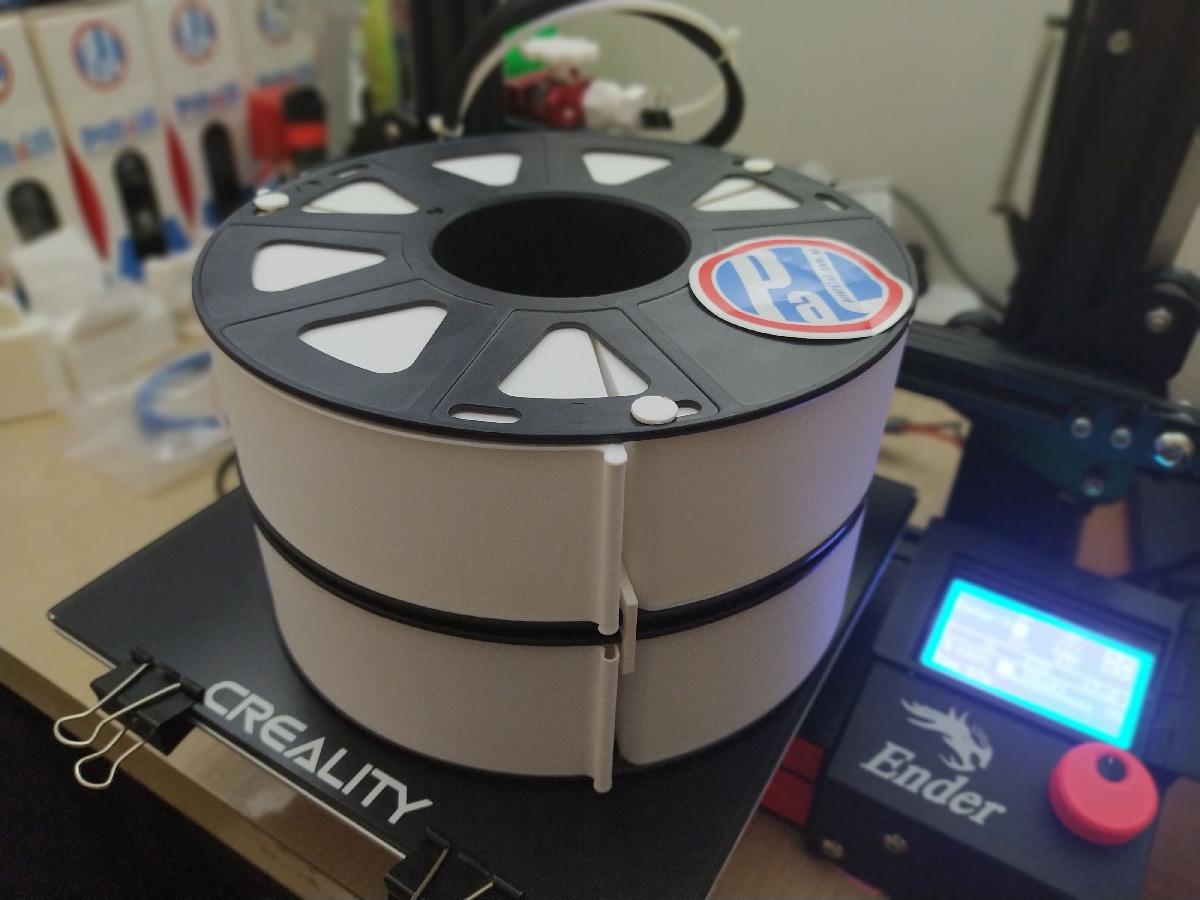

Cajones para rolos/bobinas (suportes de bobina) de filamento Printalot (em modo vaso/espiral) foi projetado para Impressora 3D. ImportanteEste projeto esta diseñado exclusivamente para os rolos de 1kg de Printalot (ver fotos e dimensoes anexas)Objetivos:Reutilizar os rolos vazios de filamentoUtilizar a menor quantidade de material possivelImpressao rapidaSem parafusos nem nada que nao seja impressoCom esses objetivos, a ideia foi fazer essas gavetas para imprimir em modo vase (ou modo espiral/spiralize outer contour no Cura).Imprimir por cada gaveta1 Gaveta em modo vase * (~1:30 hs com bico de 0.6 a 0.32 de altura de camada)1 Fecho (~5min)1 Tampa (~ 30 min) (opcional **)1 Fecho a mais se for usar tampa (opcional **)*Inclui tambem um STL de gaveta oca que nao funciona em modo vase, mas o resultado e algo muito mais robusto a custo de muito mais tempo de impressao**Podem abrir mao da tampa se quiserem ou se forem imprimir varias e empilha-las, ja que as de baixo nao requerem tampa. A gaveta funciona bem o suficiente sem tampa e sem fecho superior.Imprimir se quiser fazer empilhado3 ClipsA ideia e colocar os clips entre as gavetas e entre cada rolo (ver foto). Nao sao as coisas mais bonitas do mundo, mas e o unico que me ocorreu que use pouco material e imprima rapido.Outros designs usam uma barra roscada e tampas:https://www.thingiverse.com/thing:2172477https://www.thingiverse.com/thing:2963740RecomendacoesSe possivel, usar bico de 0.6, pois as dimensoes e tolerancias estao otimizadas para essa largura de perimetro. De qualquer forma nao deveria haver problemas com bico de 0.4, embora nao tenha testado.Os fechos tem muito pouca tolerancia e isso e intencional, devem encaixar muito firmes nos espacos da tampa e da gaveta.DesignO design foi feito no Onshape e se quiserem, podem copia-lo e modifica-lo. Tambem poderao ver o design do rolo completo.https://cad.onshape.com/documents/0f59e53911155c27f076e116/w/782ade5a98e673bd51afe809/e/340791be0325f9c88685d4c8Se usarem outra marca (ex: Grilon3), recomendo esses designs que sao espetaculares:https://www.thingiverse.com/thing:3697886https://www.thingiverse.com/thing:2854182

Baixar

O arquivo para impressão 3D intitulado "Cajones para rolos/bobinas (suportes de bobina) de filamento Printalot" foi projetado com um foco específico na reutilização de rolos vazios de filamento de 1 kg da marca Printalot. O projeto é notável por sua abordagem prática e econômica, visando a eficiência na impressão em 3D.

### Principais Características do Projeto:

1. **Objetivos do Design**:
- **Reutilização**: O design foi pensado para reutilizar rolos vazios de filamento, contribuindo para a sustentabilidade.
- **Eficiência de Material**: O projeto é otimizado para usar a menor quantidade de material possível, tornando-o econômico.
- **Impressão Rápida**: A estrutura permite uma impressão mais rápida, crucial para quem deseja minimizar o tempo de produção.
- **Impressão Sem Componentes Externos**: Todos os elementos do design são impressos em 3D, eliminando a necessidade de peças adicionais como parafusos.

2. **Modos de Impressão**:
- O modelo deve ser impresso em modo "vaso" ou "espiral", que é uma técnica que ajuda a reduzir o tempo de impressão e o uso de material.

3. **Componentes**:
- Para cada unidade, você precisará imprimir:
- 1 caixa em modo vaso, levando aproximadamente 1h30 com bico de 0.6 mm e camada de 0.32 mm.
- 1 clip (~5 min).
- 1 tampa (opcional, ~30 min).
- Se a tampa for utilizada, imprime-se um clip adicional.
- Existe uma versão alternativa da caixa que não funciona em modo vaso, mas é mais robusta, embora leve mais tempo para ser impressa.

4. **Empilhamento**:
- Para empilhar as caixas, recomenda-se imprimir 3 clipes, que podem ser posicionados entre as caixas e os rolos.

5. **Recomendações de Impressão**:
- É preferível usar um bico de 0.6 mm, já que as dimensões e tolerâncias do design foram otimizadas para esta largura.
- Os clipes possuem tolerâncias muito apertadas, garantindo um encaixe firme, o que é intencional para manter a estrutura estável.

6. **Design e Acesso ao Modelo**:
- O design foi criado no Onshape, e o link para visualização ou modificação do projeto está disponível para os usuários que desejam personalizar ou adaptar o modelo.
- Para quem utiliza outros fabricantes de filamento, há recomendações de designs alternativos que já são bem recebidos pela comunidade.

### Considerações Finais:
Este projeto é um excelente exemplo de como a impressão 3D pode ser utilizada para criar soluções práticas e sustentáveis no dia a dia, especialmente para entusiastas e profissionais que trabalham com filamentos para impressão. Com foco na eficiência de material e tempo, o design oferece uma maneira funcional e econômica de organizar bobinas de filamento, promovendo a reutilização e a redução de desperdício.
