Cajonera de Bobinas Divisiveis Empilhaveis /// Gaveta Empilhavel para Bobinas /// (1/2 1/3 1/4) Grilon3 1kg Argentina

Organização

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Cajonera de Bobinas Divisiveis Empilhaveis /// Gaveta Empilhavel para Bobinas /// (1/2 1/3 1/4) Grilon3 1kg Argentina

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Cajonera de Bobinas Divisiveis Empilhaveis /// Gaveta Empilhavel para Bobinas /// (1/2 1/3 1/4) Grilon3 1kg Argentina foi projetado para Impressora 3D. PORTUGUES----------PORTUGUES----------PORTUGUES----------PORTUGUES----------PORTUGUESCaixa empilhavel e divisivel para aproveitar os rolos vazios de 1 Kg de Grilon3 Argentina, preparada para usar varilha roscada de M5 ou M6 ou M8.Diametro Interno do Rolo: 85mmDiametro Externo do Rolo: 215mmAltura Interna do Rolo: 59Projetado considerando os parametros de impressao especificados:Pode ser impresso com nozzle de 0.4 e 0.8 e ate em espiral algumas pecas, tudo projetado para caber em camas de 20cmx20cm(A) Para a base da varilha: (40min) –IMPRIMIR SOMENTE UMA-15% Preenchimento0.2 mm Camada / 0.4 mm Camada4 Perimetros / 2 Perimetros3 Camadas base e superior / 2 Camadas base e superior(B) Para as gavetas: (1 a 3 hs depende de cada gaveta)0% Preenchimento (somente perimetros vao bem)0.2 mm Camada / 0.4 mm Camada4 Perimetros / 2 Perimetros2 Camadas base e superior / 2 Camadas base e superior(C) Para os Separadores: (10min cada)0% Preenchimento (somente perimetros vao bem)0.2 mm Camada / 0.4 mm Camada4 Perimetros / 2 Perimetros2 Camadas base e superior / 2 Camadas base e superior(D) Para os parafusos de cabeca: (10 min cada)0.2 mm Camada / 3 Perimetros / 2 Camadas base e superior(E) Para os centradores:0.2 mm Camada / 2 Perimetros / 2 Camadas base e superior(F) Para a tampa final: (35min) –IMPRIMIR SOMENTE UMA-0.2 ou 0.4 mm Camada / 3 Perimetros / 3 Camadas base e superior(G) Para a alca do rolo: (40 min) –IMPRIMIR SOMENTE UMA-0.2 ou 0.4 mm Camada / 3 Perimetros / 3 Camadas base e superior(Z) Para a regua centradora de furos (30 min) –IMPRIMIR SOMENTE UMA-0.2 ou 0.4 mm Camada / 3 Perimetros / 3 Camadas base e superiorPor que outro design?Porque experimentei mais de 20 gavetinhas diferentes e nenhuma ficava boa (com os rolos vazios de 1Kg NTH Grilon 3), alem disso nao queria usar nenhum parafuso (Sim, sou um rato, mas bem, veja quem esta tentando aproveitar os rolos vazios X-D).Arquivos:A_Base Spools.stlB_1-2 Alto Divisivel.stlB_1-2 Baixo Divisivel.stlB_1-3 Alto Divisivel.stlB_1-3 Baixo Divisivel.stlB_1-4 Alto Divisivel.stlB_1-4 Baixo Divisivel.stlC_Separadores Altos.stlC_Separadores Baixos.stlD_Ejes Divisores Baixos.stlD_Ejes Superior e Inferior.stlE_Centrador Spools.stlF_Tapa Rosca Spools.stlG_Manija Spools.stlZ_Opcional_Regla Agujeros.stl

Baixar

O modelo 3D intitulado "Cajonera de Bobinas Divisíveis Empilháveis" é uma solução inovadora projetada especificamente para armazenar rolos vazios de 1 kg de Grilon3, um material comum na impressão 3D. Este design oferece diversas vantagens, como a eficiência no uso do espaço e a eliminação da necessidade de parafusos. Aqui estão algumas informações detalhadas sobre o modelo:

### Descrição do Produto:
- **Tipo**: Caixa empilhável e divisível.
- **Compatibilidade**: Projetada para rolos vazios de Grilon3 com as seguintes dimensões:
- Diâmetro interno do rolo: 85 mm
- Diâmetro externo do rolo: 215 mm
- Altura interna do rolo: 59 mm

### Características do Design:
- **Materiais**: Preparada para utilizar varilha roscada M5, M6 ou M8.
- **Camas de Impressão**: O modelo foi desenvolvido para caber em impressoras 3D com áreas de impressão de 20 cm x 20 cm.
- **Impressão**: Pode ser impresso com bicos de 0,4 mm e 0,8 mm, ou até mesmo utilizando técnicas de impressão em espiral.

### Parâmetros de Impressão:

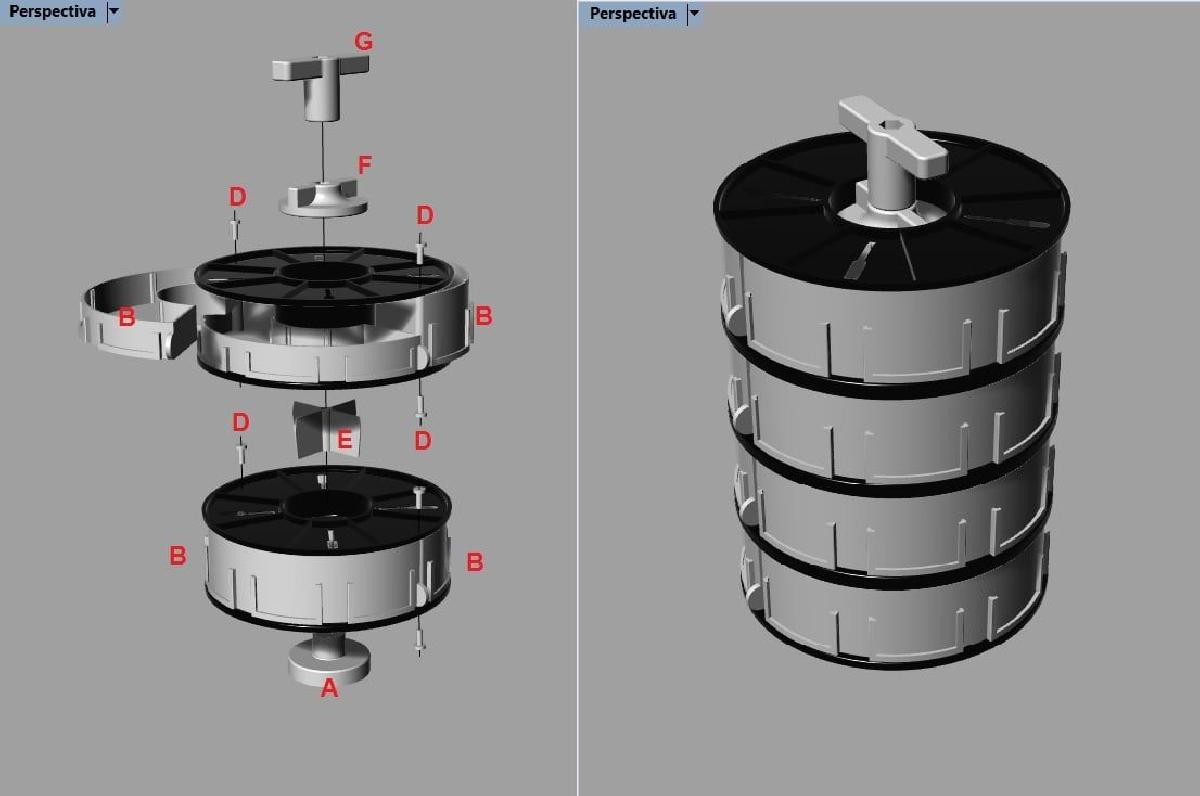

O arquivo fornece recomendações detalhadas para a impressão de várias partes do sistema de armazenamento:
1. **Base da Varilha (A)**:
- Tempo de impressão: 40 min
- Preenchimento: 15%
- Camadas: 0,2 mm (ou 0,4 mm) com 4 perímetros e 3 camadas superior/inferior.

2. **Gavetas (B)**:
- Tempo de impressão: 1 a 3 horas (dependendo da gaveta)
- Preenchimento: 0%
- Camadas: 0,2 mm (ou 0,4 mm) com 4 perímetros e 2 camadas superior/inferior.

3. **Separadores (C)**:
- Tempo de impressão: 10 min cada
- Preenchimento: 0%
- Camadas: 0,2 mm (ou 0,4 mm) com 4 perímetros.

4. **Parafusos de Cobertura (D)**:
- Tempo de impressão: 10 min cada
- Camadas: 0,2 mm com 3 perímetros.

5. **Centradores (E)**:
- Camadas: 0,2 mm com 2 perímetros.

6. **Tampa Final (F)**:
- Tempo de impressão: 35 min
- Camadas: 0,2 mm (ou 0,4 mm) com 3 perímetros.

7. **Manopla do Rolo (G)**:
- Tempo de impressão: 40 min
- Camadas: 0,2 mm (ou 0,4 mm) com 3 perímetros.

8. **Regua Centradora de Buracos (Z)**:
- Tempo de impressão: 30 min.

### Motivação do Design:
O autor do modelo testou mais de 20 designs diferentes antes de chegar a esta solução, enfrentando dificuldades com a compatibilidade dos rolos de 1 kg de Grilon3. A intenção principal foi criar um sistema funcional e prático sem a necessidade de utilizar parafusos, destacando a inovação e a praticidade do projeto.

### Arquivos Disponíveis:
O conjunto de arquivos STL inclui todas as peças necessárias para a montagem do organizador, garantindo que os usuários possam facilmente imprimir e montar a estrutura.

### Conclusão:
A "Cajonera de Bobinas Divisíveis Empilháveis" é uma solução inteligente para armazenamento de rolos vazio, demonstrando um bom equilíbrio entre funcionalidade e praticidade, ao mesmo tempo que aproveita materiais frequentemente descartados. A proposta de um design modular e empilhável facilita a organização, tornando-se um recurso valioso para entusiastas da impressão 3D.
