Caixa Wemos D1 Mini BME680

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa Wemos D1 Mini BME680

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

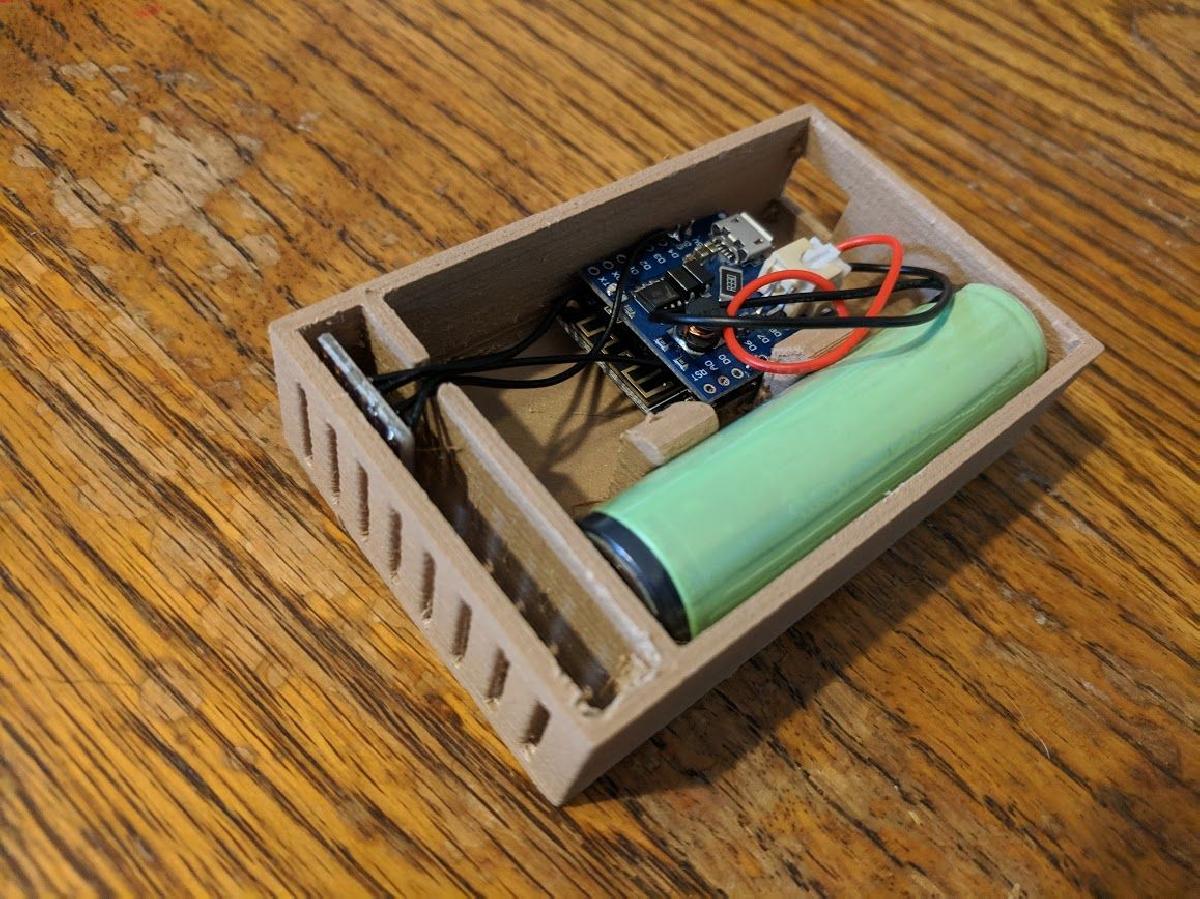

Caixa Wemos D1 Mini BME680 foi projetado para Impressora 3D. Um ESP8266 generico + um sensor ambiental BME680 fornece temperatura interna, umidade, pressao barometrica e deteccao de vazamento de gas natural ou monoxido de carbono, tudo por menos de $25! Esta caixa abriga um Wemos D1 Mini com um escudo de bateria, uma bateria LiPo 18650 e uma placa de breakout do sensor ambiental BME680 (separada para precisao de temperatura / umidade). Conecte o Wemos D1 Mini a placa de breakout BME680 da seguinte forma: 3.3V -> VCC, GND -> GND, D2 -> SDA, D1 -> SCL. Se estiver usando o firmware (excelente) Sonoff-Tasmota de Theo Arends, configure o modulo de acordo com esta pagina: EDIT: Apertou um pouco os suportes da tampa para que se encaixasse melhor e melhorou os pinos de montagem para o Wemos Mini D1. EDIT2: Adicionou uma versao arredondada da caixa e da tampa se voce nao gosta de cantos afiados. Fica particularmente bom em madeira Hatchbox quando lixado e manchado.
