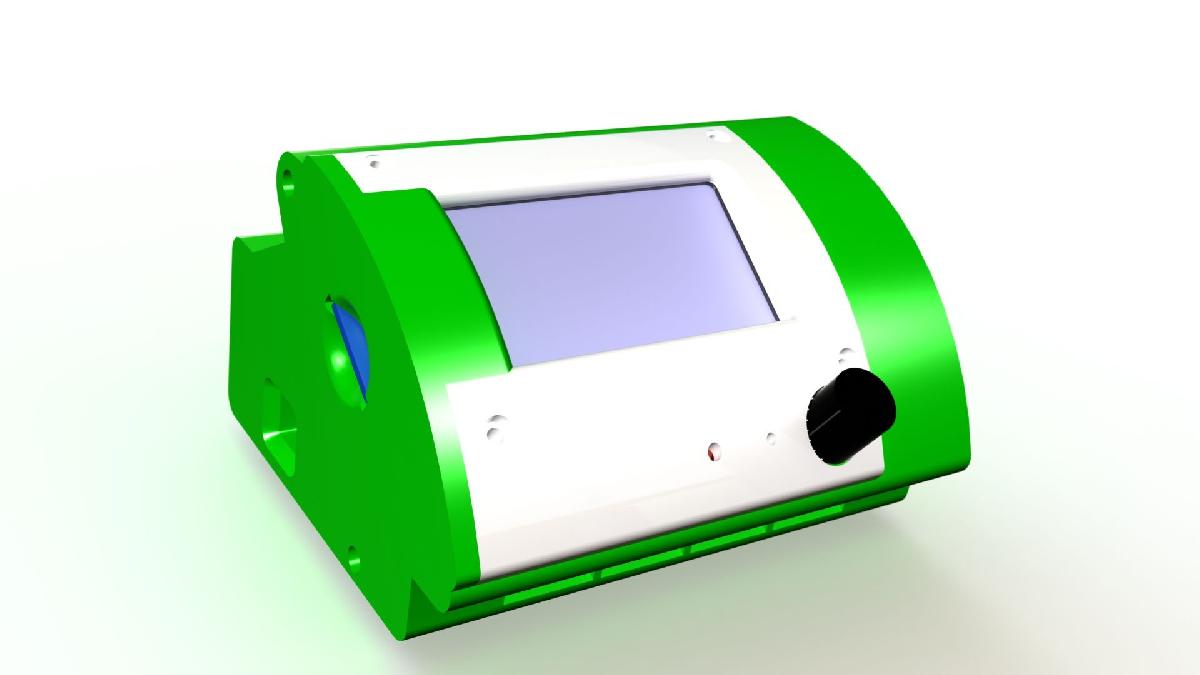

Sobre o objeto 3D Caixa ventilada RAMPS Arduino LCD12864

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caixa ventilada RAMPS Arduino LCD12864 foi projetado para Impressora 3D. Videos ---Impressao : https://youtu.be/3JqaZjaI6h4Montagem : https://youtu.be/cKQOOUaG2FM--- Frances (Ingles abaixo) ----> Esta peca e um elemento da impressora 3D Delta dobravel DeltaFoldAtualizacao de 04/09/2019 : Versao final aquiAtualizacao de 16/05/2018 : Nova versao aquiEsta e a versao com ventilador do meu caixa de controle da impressora 3D. Dentro estao acomodados: placa Arduino + RAMPS1.4 + tela LCD 12864 + dois ventiladores 25x25x10 (max 25x25x15) + um ventilador 40x40x10.NB : Todas as pecas sao projetadas para serem impressas sem suporte material (os suportes necessarios sao integrados ao design)A montagem consiste em tres pecas impressas:o corpo principalum painel lateraluma moldura para a tela LCDFerragens:4 parafusos M3x202 parafusos M3x25 (ou M3x30)1 conector eletrico femea 2,1 x 5,5 mmPreparacaoImprima e limpe as tres pecasRemova os suportes de impressao do painel lateral:Passagem de cabo USB + passagem de cartao SDLocalizacao do conector eletricoRemova os suportes da moldura LCD:Passagem do botaoVerifique se tudo se encaixa corretamenteMontagem(Assista ao video de montagem: link no inicio do artigo)Fixe os ventiladores 25x25x10 com parafusos M2,5x16. Um parafuso por ventilador e suficiente.Conecte os dois cabos da tela LCD na placa RAMPS apenas.Deslize as placas Arduino e RAMPS que foram previamente cabeadas para dentro da caixa.Prenda os cabos (e a capa, se voce estiver usando uma) com um lacre plastico.Deslize o ventilador 40x40x10 em seu lugar.Monte o conector de alimentacao eletrica femea 2.1 x 5.5 no painel lateralConecte os cabos do ventilador e da alimentacao no bloco de terminais.Coloque a tela LCD no lugarColoque sua moldura em cima e fixe-a com um parafuso M3x20 na parte superior e um parafuso M3x25 na parte inferiorColoque o painel lateral no lugar e fixe-o com os tres parafusos M3x20 e o parafuso M3x25 restante que fica na parte inferior esquerda da moldura da tela.Pronto, e isso ai!Entao, feliz? ;)
