Sobre o objeto 3D Caixa solar de E Paper (2,9)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

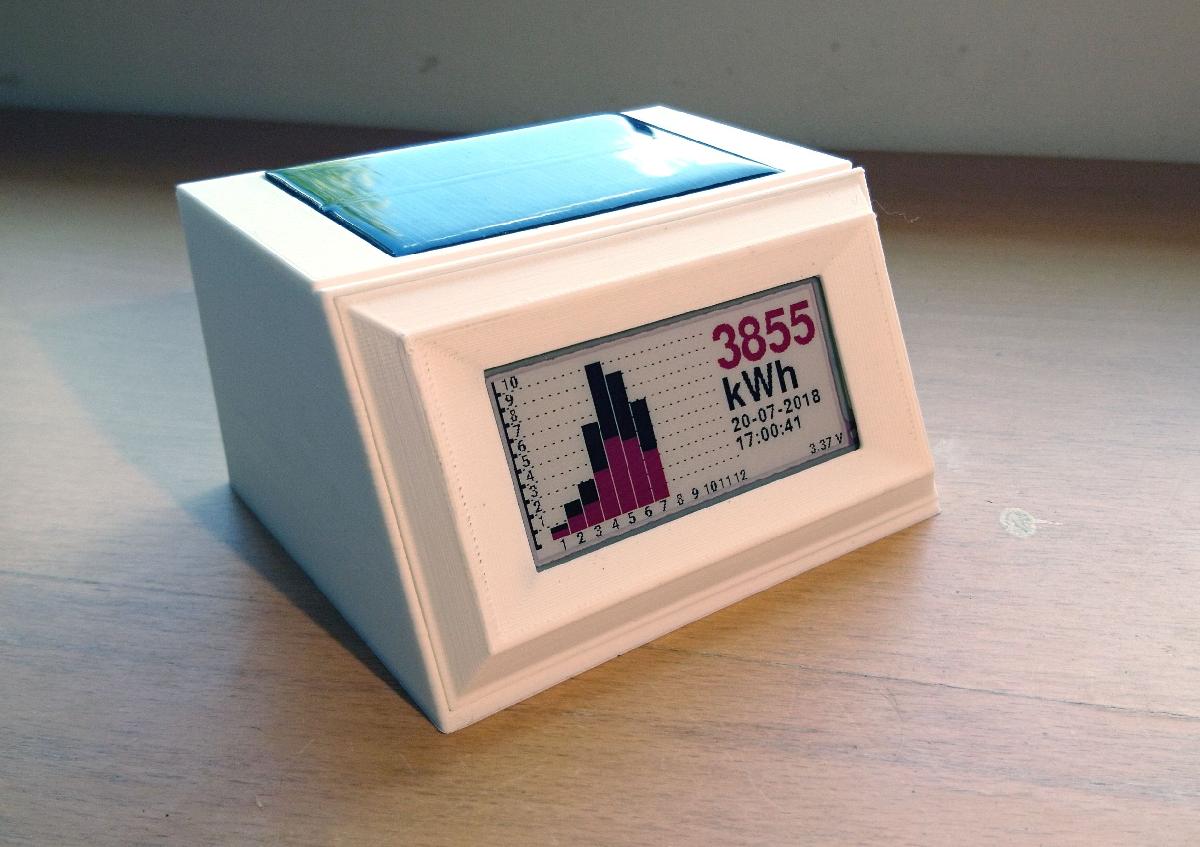

Caixa solar de E Paper (2,9) foi projetado para Impressora 3D. Uma caixa para o display de e-ink de 2,9 da Waveshare. Alimentado por dois pequenos paineis solares. Estou usando para exibir a saida dos meus paineis solares no meu telhado. Um NodeMCU ESP8266 esta conectado a uma bateria de ion de litio 18650 3,7V que e carregada pelos dois paineis solares na caixa. Veja o diagrama do circuito para uma visao detalhada da configuracao. A conexao com o display e apenas sugerida, mas usei as seguintes conexoes; O ESP8266 esta em modo de sono profundo para conservar energia e acorda em intervalos regulares para atualizar as informacoes no display. Lista de pecas: display de 29 polegadas (tres cores): NodeMCU: paineis solares 6V: placa de protecao de carga TP4056: 1 x bateria de ion de litio 18650 3,7V. 3 diodos. Nota: Eu medi uma diferenca consideravel no consumo de energia em sono profundo entre as varias placas NodeMCU que comprei de varios vendedores. Ate 200 (!) vezes mais energia usada em sono profundo para a menos eficiente em comparacao com a mais eficiente.
