Sobre o objeto 3D caixa SKR 1.3/1.4

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

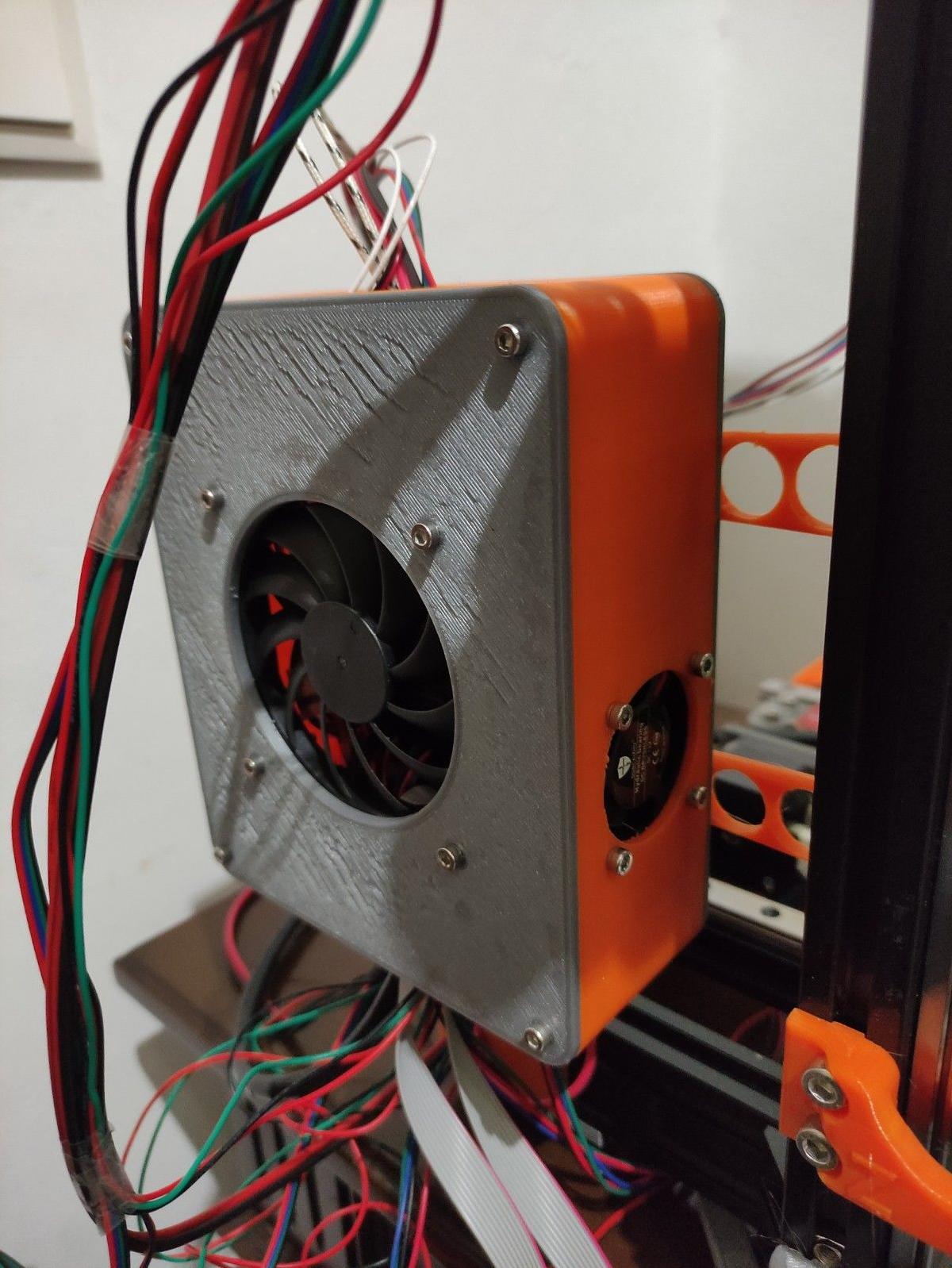

caixa SKR 1.3/1.4 foi projetado para Impressora 3D. Caixa para conter a eletronica SKR 1.3/1.4/2/Mks genl 1.0/2.0/2.1 e Sgen com suportes projetados para se encaixar em perfis de extrusao de aluminio.No perimetro da placa, coloquei alguns "pontinhos" para poder amarrar os cabos com bracadeiras de plastico, e assim desobstruir o fluxo de ar do ventilador (de entrada).Esta pensada para colocar um ventilador de 60x10 que empurre ar sobre a placa e os drivers e outro de 40x10 que o retire; este ultimo esta posicionado de maneira que o fluxo de ar passe sobre o driver do extrusor para refrigera-lo bem; e orientado para um lado para que o ar do proprio ventilador nao estrague uma impressao com paredes altas.Tambem ha um buraco na lateral para passar o cabo USB.Eu o projetei de maneira que fique bastante estetico, com os ventiladores no interior e (quase) todas as porcas no interior, de maneira que no exterior so se veem as cabecas dos parafusos.Sao necessarias 24 porcas de M3, 20 parafusos de M3x19 (15/19mm) e 4 parafusos de M3x10Os suportes sao fixados aos perfis de aluminio com 4 porcas de martelo de M5 e 4 parafusos de M5x10
