Caixa seca Sovol SV01 suporte de carretel de montagem superior

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa seca Sovol SV01 suporte de carretel de montagem superior

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caixa seca Sovol SV01 suporte de carretel de montagem superior foi projetado para Impressora 3D. Suporte de carretel montado na parte superior e caixa seca. Monta-se no portico Z do slot Z de 2020 V do SV01. Ele deve ser capaz de ser usado em muitas impressoras de estilo semelhante, como a Creality CR10. Ele nao tem nenhum tipo de provisao para o sensor de esgotamento do filamento, pois eu nao o uso. Nao e tao pesado, mas e definitivamente um peso extra no portico, entao eu sugiro fortemente alguns orteses para impedir qualquer oscilacao. A porta tem perspex com uma vedacao de espuma. A pequena janela lateral tambem tem perspex e permite ver aproximadamente o que resta em um carretel que nao e transparente ou nao tem slots de visao. O pequeno compartimento a direita e para alguns sacos de silica gel.Voce vai precisar de: 4 x parafusos escareados M4x12 (ou M4x14)1 x parafuso escareado M4x165 x porcas M46 x parafusos escareados M5x166 x porcas em T M5 para extrusao de ranhura em V2 x rolamentos 608ZZ1 x haste de 3x110mm. O que quer que voce possa encontrar - espeto de bambu, haste de latao ou aluminio, agulha de trico velha, filamento de 3 mm - use sua imaginacao.1 x folha de perspex de 3 mm. Pelo menos 260x240mm1 x folha de espuma EVA de 6mm cerca de 260x240mm. Ou algum outro tipo de folha ou tira de espuma - novamente use sua imaginacaoFita dupla faceCola (super cola ou similar) As porcas, parafusos e rolamentos sao todos autoexplicativos.A haste e para o pino da dobradica. Deixe-o um pouco longo para que possa ser retirado, se necessario. O perspex e para a porta e janela lateral. A espuma e para a vedacao da porta.Precisa de muita area de impressao. Basicamente, toda a placa de construcao do SV01. Se voce tiver sua area de impressao definida para o que o manual diz (280x240), ela nao cabera. Tive que aumentar o Y para 255 nas configuracoes da impressora para encaixar a porta.Todas as pecas sao impressas sem suportes e devem ser orientadas corretamente, exceto talvez a rotacao x-y.Obviamente, imprima duas das travas da alavanca e uma de todo o resto.A carroceria e a porta podem ser impressas em qualquer resolucao que voce desejar. Usei 0,28 com bico de 0,4 mm com 2 paredes, 2 camadas inferiores, 3 camadas superiores e 10% de preenchimento de giroide. Eu sugiro fortemente que voce adicione modificadores em seu fatiador ao porta-carretel, seu suporte na parte traseira e a secao mais grossa da base que e aparafusada ao trilho. Fiz essas secoes com 4 paredes e 20% de preenchimento. E claro que voce pode aumentar a contagem de paredes, superior e inferior e preenchimento de tudo, mas isso adiciona muito tempo de impressao e peso extra que nao e realmente util. O corpo levou pouco mais de um dia para ser impresso, mas isso nao estava acontecendo em velocidades ridiculamente altas (paredes internas de 65 mm / s e 45 paredes externas).A guia de filamento de rolamento esferico deve ser impressa em uma resolucao bastante alta. 0,12 e bom, mas va para 0,1 se quiser. Um pouquinho de graxa de silicone ajudara a se mover livremente e interromper ruidos. Voce sempre pode nao usa-lo e inventar algo diferente para passar o filamento.As travas tambem precisam ser impressas em resolucao mais alta. 0,16 e bom, mas ir para 0,12 nao faria mal. Se voce tiver problemas de adesao com eles, tente passar uma saia ao redor deles com um pequeno deslocamento (digamos 0,15 ou ate menos). Isso funciona como uma borda, mas so toca em alguns pontos e nao entra em todas as pequenas lacunas que uma aba gruda.As tolerancias sao pequenas e voce precisa de uma impressora bem ajustada para faze-los funcionar, especialmente as travas.Estao incluidos gabaritos para cortar a porta e a janela de perspex e vedacao de espuma. Voce pode usar uma Dremel com uma fresa reta de 3,2 mm e meu colar guia para cortar ambos. Aplique fita dupla face na espuma antes de corta-la. https://youtu.be/bfrt8eEbzQ0https://cults3d.com/en/3d-model/tool/dremel-guide-collar-for-cutting-eva-foamCaso contrario, corte-os como quiser (serra tico-tico, serra de rolagem, roteador cnc, cortador a jato de agua etc.)Limpe as bordas do perspex com uma lixa umida e seca e cole na lateral e na porta com um pouco de supercola ou similar. Assim que o perspex estiver na porta, cole a vedacao de espuma.Editar (01/07/2023): Adicionado corpo Mk2 para que o porta-carretel nao seja mais integrado, mas uma peca separada que se encaixa. Isso torna mais rapido e limpo (elimina todas as viagens de e para o meio) para imprimir. O orificio na extremidade do porta-carretel tambem e rosqueado (M4) para que voce nao precise enfiar uma porca na parte de tras para prendera tampa.

Baixar

O modelo 3D intitulado "Caixa seca Sovol SV01 suporte de carretel de montagem superior" é um projeto interessante para quem possui impressoras 3D, como a Sovol SV01 ou outros modelos similares como a Creality CR10. A proposta deste modelo é criar um suporte de carretel montado na parte superior da impressora, junto com uma caixa seca que ajuda a manter os filamentos em boas condições, protegendo-os da umidade.

### Principais características do modelo:
1. **Estrutura e Montagem**: O suporte é projetado para ser montado no porto Z da impressora, utilizando extrusões de alumínio do tipo V 2020. Isso garante uma instalação firme e segura. A estrutura é leve, mas o autor recomenda a adição de orteses para evitar oscilações indesejadas.

2. **Visibilidade do Carretel**: A caixa possui uma porta com um painel de perspex (acrílico) que, junto com a janela lateral, permite visualizar a quantidade restante de filamento em carretéis que não são transparentes. Isso é útil para monitorar o uso do material sem precisar abrir a caixa.

3. **Compartimento para Silica Gel**: O modelo inclui um pequeno espaço destinado a sacos de sílica gel, que ajudam a controlar a umidade interna, preservando a qualidade do filamento.

### Materiais Necessários:
Para montar o suporte, o autor lista uma série de componentes, incluindo parafusos, porcas, rolamentos e folhas de perspex e espuma EVA. A versatilidade na escolha de materiais é um destaque, permitindo que os usuários usem itens que podem ter à mão.

### Área de Impressão e Configurações:
O modelo requer uma área de impressão considerável, ocupando basicamente toda a superfície de construção da SV01. O autor menciona que a configuração padrão da impressora pode não ser suficiente, sendo necessário aumentar a dimensão do eixo Y para acomodar a porta da caixa.

### Recomendações de Impressão:
As peças devem ser impressas sem suportes, e a orientação correta é fundamental para garantir um bom encaixe. O autor também oferece sugestões sobre a configuração de impressão, como resoluções e preenchimentos, adaptadas para a resistência e o peso das peças. Peças críticas como travas e guias de filamento devem ser impressas em resoluções mais altas para garantir precisão.

### Cut e Acabamento:
Inclui gabaritos para o corte da perspex e da espuma, com orientações sobre as ferramentas mais adequadas, além de dicas para garantir um acabamento limpo e durável.

### Atualizações:

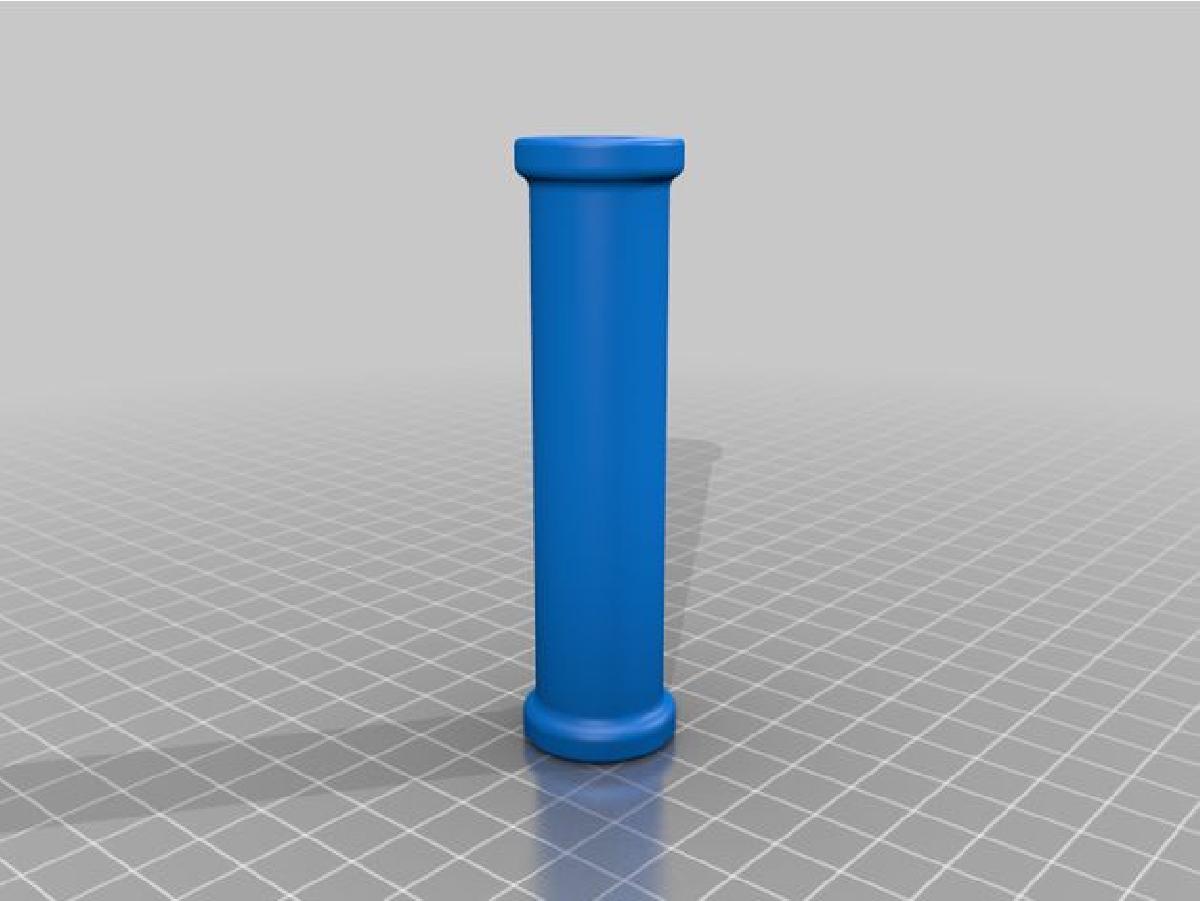

Uma atualização recente do projeto (edição de 01/07/2023) introduziu um design melhorado, onde o porta-carretel agora é uma peça separada, o que facilita a impressão e a montagem. A adição de um furo rosqueado simplifica o processo de fixação.

### Conclusão:
Este modelo 3D não só oferece uma solução prática para armazenar filamentos de forma eficiente, mas também proporciona uma oportunidade de aprendizado e experimentação para entusiastas de impressão 3D. Com um design bem pensado e uma lista clara de materiais e instruções, ele pode ser um ótimo projeto para quem deseja aprimorar sua impressora 3D e otimizar a experiência de impressão.
