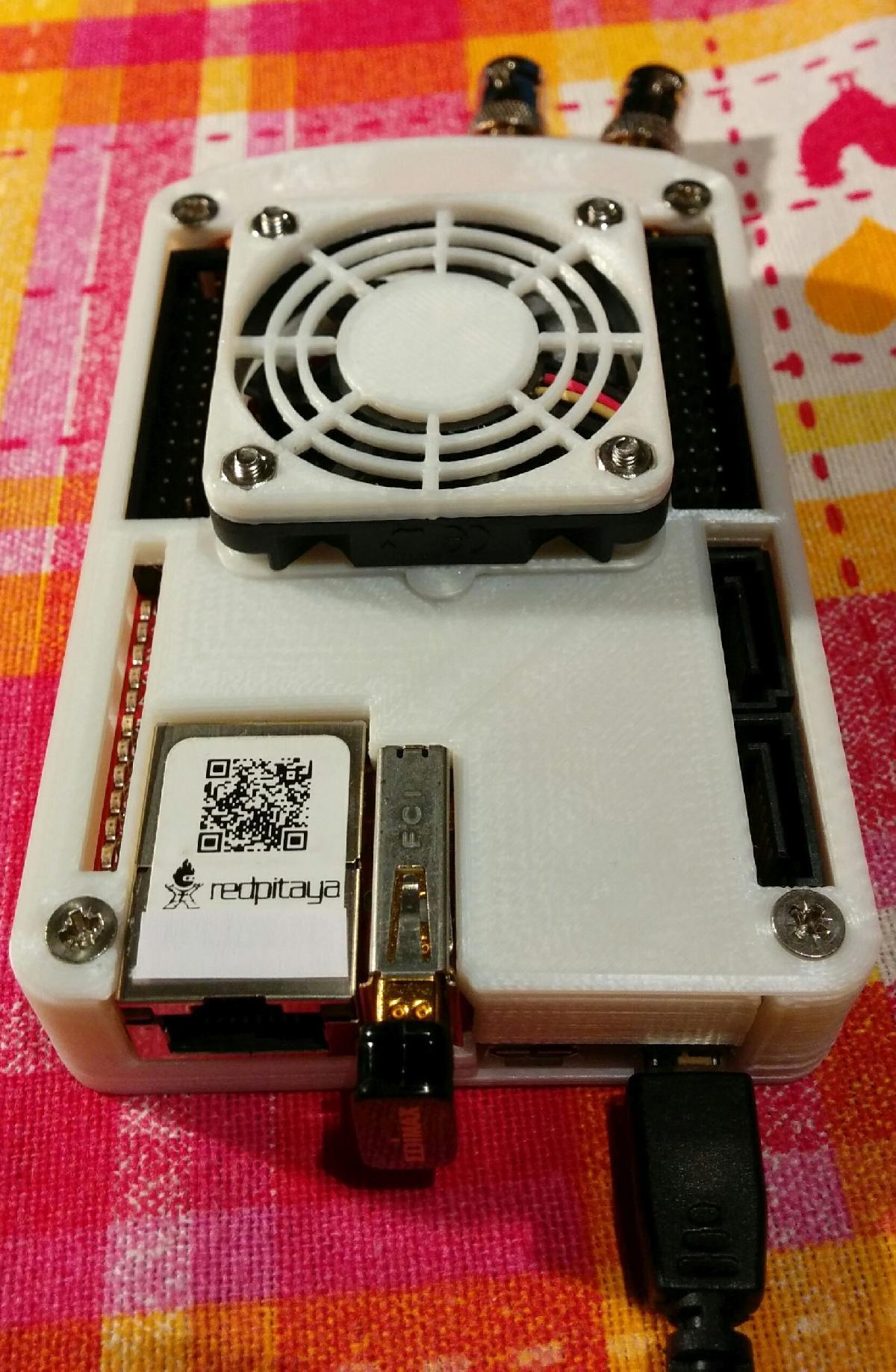

Caixa Red Pitaya (pode ser blindada) foi projetado para Impressora 3D. Esta e uma caixa para o Red Pitaya. Fui inspirado por "Uma caixa protegida para o Red Pitaya por hzeller", embora o design tenha sido feito do zero no Inventor 2016 e apenas a tampa superior seja similar. Como pode ser visto nas fotografias, a parte analogica pode ser facilmente protegida (veja apos a impressao).O Red Pitaya desliza facilmente na parte inferior, porque os furos para os conectores SMA estao ligeiramente deslocados do centro e sao grandes o suficiente.O ventilador e um modelo de 5 V recuperado ha eras... mede 40x40 mm, com furos espacados a 32 mm. A peca sob o ventilador era necessaria, porque sem ela as laminas estavam tocando a tampa superior. Esta parte pode exigir modificacoes para se adaptar a diferentes ventiladores.

Baixar

O arquivo "Caixa Red Pitaya" é um modelo 3D projetado para a impressão em impressoras 3D, específico para abrigar o dispositivo Red Pitaya. O design, desenvolvido do zero no software Autodesk Inventor 2016, é inspirado em um projeto anterior, mas apresenta diversas melhorias e adaptações que visam otimizar a funcionalidade e a proteção do hardware.

### Características do Modelo:

1. **Proteção e Blindagem**: O modelo inclui uma estrutura que permite a blindagem da parte analógica do Red Pitaya, essencial para garantir a integridade e o desempenho do dispositivo quando exposto a interferências externas. A possibilidade de blindagem surge como uma melhoria significativa em relação a outros modelos disponíveis.

2. **Ajuste Preciso**: A parte inferior do modelo foi projetada para permitir que o Red Pitaya deslize de forma fácil, com buracos para conectores SMA que são ligeiramente deslocados do centro e com diâmetros adequados. Essa característica facilita a conexão e desconexão dos cabos sem causar danos ao equipamento.

3. **Ventilação**: O modelo inclui um espaço dedicado para a instalação de um ventilador de 5V (40x40 mm) com furos de fixação espaçados a 32 mm. Essa inclusão é fundamental para manter o dispositivo refrigerado, especialmente durante operações prolongadas. O projeto também considera a altura do ventilador, evitando que as lâminas entrem em contato com a tampa superior, o que poderia comprometer o funcionamento do ventilador e do equipamento.

4. **Customização**: É ressaltado que a peça sob o ventilador pode exigir modificações para se adaptar a diferentes modelos de ventiladores, permitindo que usuários personalizem sua caixa conforme suas necessidades específicas.

5. **Impressão e Pós-processamento**: O autor menciona que a parte analógica da caixa pode ser blindada facilmente após a impressão, destacando a facilidade de uso do modelo. Isso sugere que o design foi pensado para ser prático, tanto na impressão quanto na montagem final.

### Considerações Finais:

O modelo "Caixa Red Pitaya" é uma solução prática e eficaz para quem utiliza o Red Pitaya em projetos que requerem proteção e adequada ventilação. A possibilidade de personalização e adaptação do modelo para atender diferentes configurações de ventiladores, junto com a blindagem da parte analógica, torna este arquivo uma adição valiosa para entusiastas de hardware e DIY (faça você mesmo). Para aqueles que buscam proteção e funcionalidade, essa caixa certamente é uma escolha recomendada.
