Sobre o objeto 3D Caixa RAMPS Arduino LCD12864

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

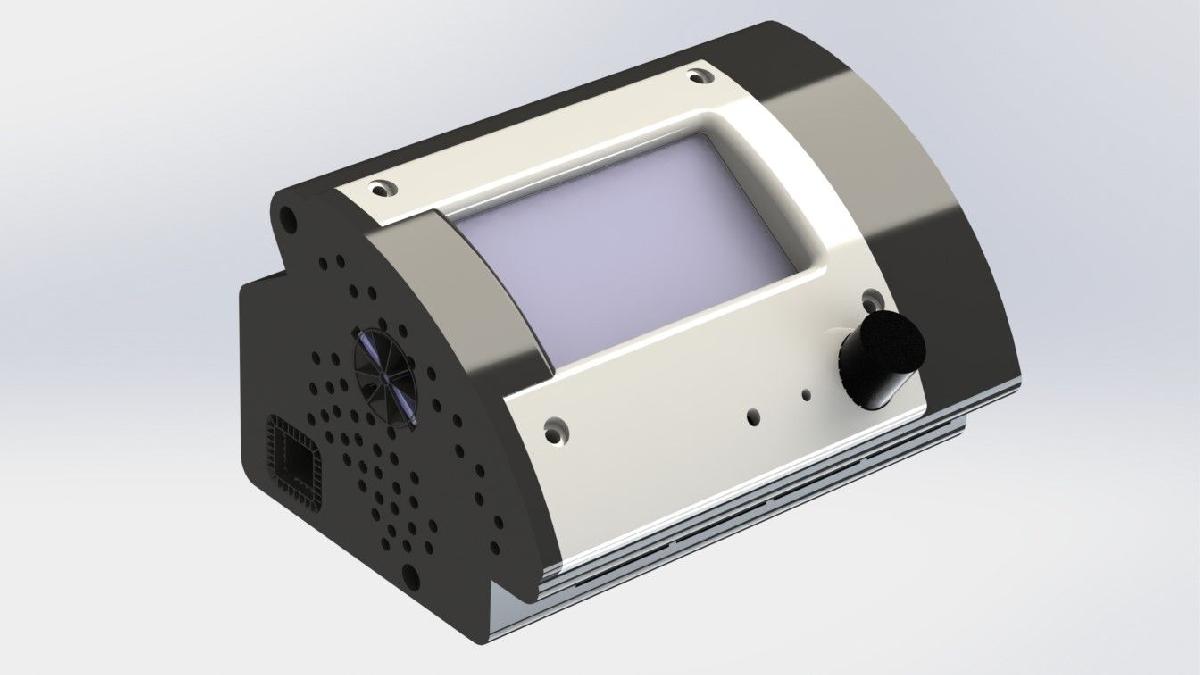

Caixa RAMPS Arduino LCD12864 foi projetado para Impressora 3D. Frances (ingles abaixo) --- Ola a todos, aqui esta meu caixa de controle dentro do qual estao alojados: placa arduino + RAMPS1.4 + tela LCD 12864. Agora tambem esta disponivel com ventilador: Atualizacao de 16/05/2018: NOVA v3 NB: As pecas sao projetadas para serem impressas sem suporte material. A montagem consiste em tres pecas impressas: o corpo principal um painel lateral uma moldura de LCD Hardware: 5 parafusos M3x20 1 parafuso M3x25 ou M3x30 1 conector eletrico femea 2,1 x 5,5 mm Preparacao 1 - Imprima as tres pecas 2 - Remova o suporte de impressao do painel lateral: Conector USB, cartao SD: 3 - Remova o suporte de impressao da moldura de LCD: passagem do botao 4 - Verifique se tudo se encaixa corretamente Montagem 1 - Deslize o Arduino + RAMPS com fio nos trilhos localizados na parte inferior da caixa 2 - Prenda os cabos (e a capa, se voce colocar uma) usando um laco de plastico. Isso evitara desconectar qualquer coisa ao puxar inadvertidamente os cabos. 2 - Coloque a tela LCD e sua moldura no painel lateral 3 - Monte as pecas com dois parafusos M3x20 4 - Monte o conector de alimentacao eletrica femea 2.1 x 5.5 5 - Conecte o cabo de alimentacao no terminal da RAMPS e os conectores da tela LCD 6 - Encaixe o painel LCD + painel lateral com o corpo principal Veja este pequeno video de montagem: 7 - Monte com os 4 parafusos restantes, o mais longo indo no buraco ao lado do botao da tela LCD E voila, esta acabado! Entao, feliz? ;)

Baixar
