Caixa portatil 18650 para Raspberry Pi Zero W player de midia / streamer

Áudio

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa portatil 18650 para Raspberry Pi Zero W player de midia / streamer

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

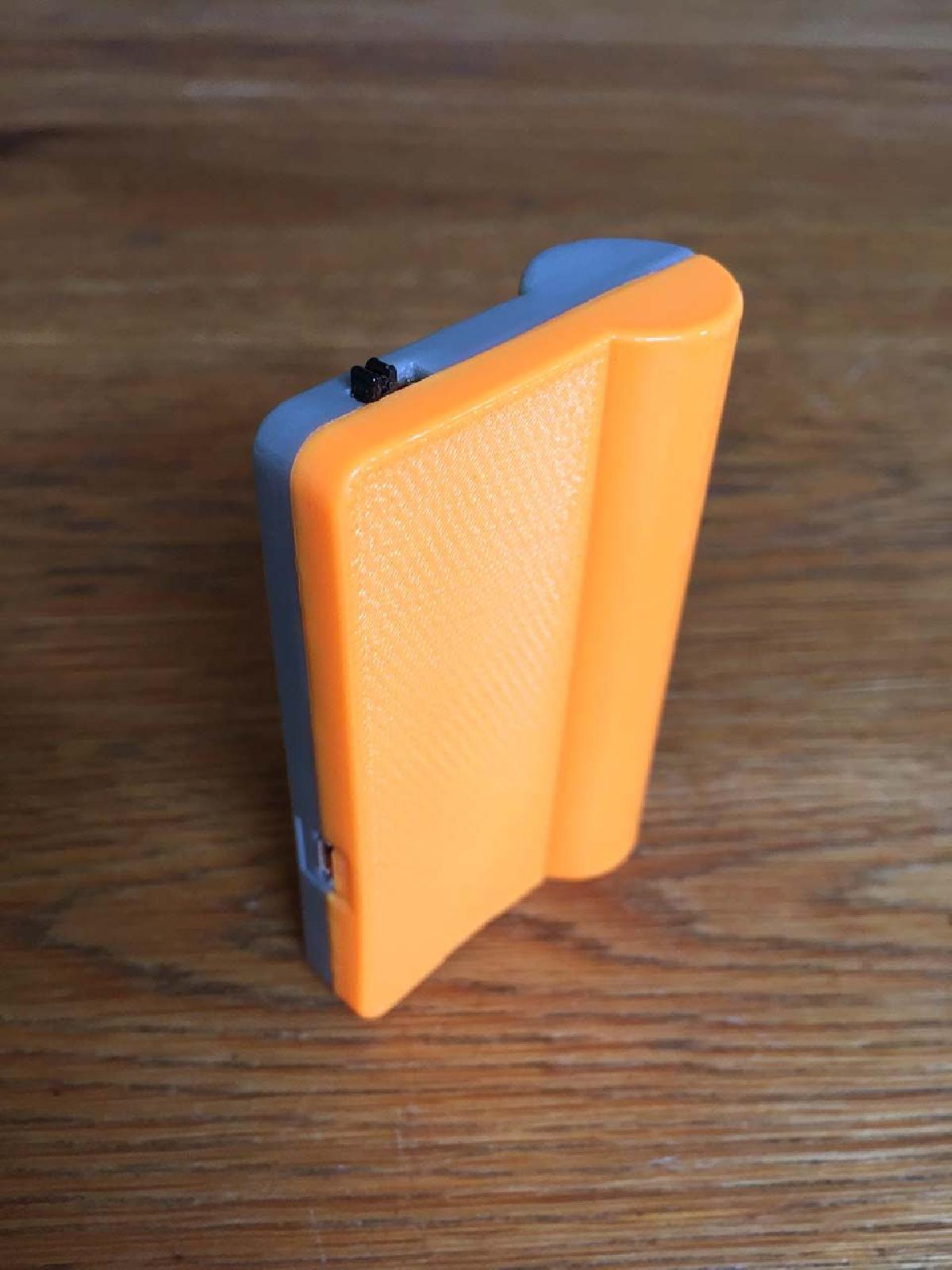

Caixa portatil 18650 para Raspberry Pi Zero W player de midia / streamer foi projetado para Impressora 3D. Este e um streamador/player de musica portatil com um Raspberry Pi Zero W. Transmita musicas/radios, reproduza arquivos armazenados localmente, crie um servidor de midia, use-o como um case portatil para Raspberry Pi Zero W.Custo do hardware 20 dolares + cartao microsd + custo de impressao ~30 dolares :-).E uma versao portatil da minha estacao de ancoragem Chord Mojo, http://www.thingiverse.com/thing:1716990, uma versao portatil universal com bateria 18650 e conector micro USB padrao, use-a com seu DAC/amp portatil.Eu uso uma versao minimalista do Linux do RuneAudio (http://www.runeaudio.com/) para transmitir musica do meu NAS/armazenamento local para o DAC, usando meu celular com bubbleupnp/navegador web/aplicativo rune para controlar o renderizador DLNA/airplay/reprodutor de midia local.Claro que voce pode usar qualquer versao do Linux que funcione com o Raspberry Pi Zero W.E necessaria experiencia em soldagem para pequenas partes e experiencia com o Raspberry OS (flash do cartao SD, configuracao, ajustes de configuracao).Veja em http://www.runeaudio.com/forum/raspberry-pi-zero-support-in-0-4-t3711.html para RuneAudio e Raspberry Pi Zero.Especificacao tecnica:Tamanho: 82mm x 53mm x 11/22.5mmPeso: 78.5 grBateria: 3400maTempo de inicializacao: ~30 segDuracao da transmissao de musica: ~13 horasHardware necessario:1 placa Raspberry Pi Zero W - 10 dolares1 powerbank 18650 (conversor elevador/cargador) - 2 dolares1 bateria de ion de litio 18650 (tamanho maximo 65.6mm x 18.5mm) - 6 dolares1 interruptor de potencia - 1 dolar1 cartao micro sd de 128/xx gb com imagem do RuneAudio - 8 dolares - xx dolaresInstale o sistema operacional RuneAudio no cartao microsd e teste a instalacao, use um adaptador de parede e um cabo micro USB. Se tudo estiver bem, expanda a particao do sistema operacional Rune para usar todo o espaco do seu cartao micro sd (https://raspberry-hosting.com/en/faq/how-expand-arch-linux-root-partition). Use SFTP para a pasta /mnt/MPD/LocalStorage para transferir seus arquivos de musica.Imprima o case, teste se as duas partes do case se encaixam bem, algum trabalho adicional pode ser necessario (depende da qualidade da impressao). Se tudo estiver bem, cole a janela com supercola.Remova a placa do powerbank e desolde o grande conector USB e os dois conectores da bateria. Solde dois cabos na placa do powerbank - lugar do grande conector USB, pino 1 (positivo - cabo laranja) e 4 (terra/negativo - cabo branco) (saida de energia para o Raspberry Pi Zero W), fixe-os com cola de 2 componentes.(Leia isso primeiro e teste a colocacao antes de usar a cola) - Pegue o Raspberry Pi Zero W e coloque-o na parte inferior do case, ele deve se ajustar com seguranca pelos recortes dos dois portos micro USB. Use uma pequena quantidade de cola de 2 componentes e coloque uma pequena quantidade na parte superior do conector da camera. Agora pegue a placa do powerbank, coloque um pouco de cola na parte de ferrite e posicione-a para que se encaixe no recorte de carregamento micro USB do case, use 2 prendedores de roupa, espere ate que a cola seque. Quando a colocacao estiver certa e se encaixar bem, use cola quente entre o Raspberry Pi Zero W e a placa do powerbank para uma fixacao segura. Voce pode agora soldar os dois cabos a placa do Raspberry Pi Zero W (pesquise no Google "pinagem do raspberry pi zero"), usando um cabo positivo mais longo e cortando-os para conectar o interruptor de energia mais tarde.Retire o Raspberry Pi Zero W e solde o cabo micro USB na parte inferior da placa do Raspberry Pi Zero W, use os pontos de teste dourados (teste o comprimento do cabo primeiro). Fixe os cabos com cola de 2 componentes.Faca um recorte para o interruptor de energia (parte inferior do case), use uma lixa. Solde o interruptor de energia ao cabo positivo.Prepare as duas bases da bateria, use a mola do powerbank e solde um cabo a ela, aqueca-a e coloque-a na base. Para a outra base, use uma puntinha, remova a tampa de plastico, aqueca-a e enfie-a atraves do buraco, solde um cabo a ela.Solde os conectores da bateria a placa do powerbank e teste seu trabalho, tudo deve funcionar agora.Fixe o interruptor de energia no case com cola de 2 componentes (somente na parte inferior). Coloque a bateria e o Raspberry Pi Zero W no case e teste se o case pode ser fechado. Se estiver tudo bem, fixe a placa do Raspberry Pi Zero W com 4 gotas de cola quente no case (para que voce possa remove-la facilmente se necessario).Feche o case usando supercola.Use acetona para alisar o case, se desejar.Se quiser usar o case para outros projetos, abra a porta HDMI com uma lixa, voce vera a marcacao de tamanho dentro do case. Nao abra a porta de alimentacao micro USB, voce so pode usar esta porta se o interruptor de energia estiver desligado ou (melhor) a bateria estiver protegida com um diodo adicional, PERIGO DE INCENDIO DEVIDO A SOBRECARGA DA BATERIA.

Baixar

O arquivo "Caixa portátil 18650 para Raspberry Pi Zero W - player de mídia / streamer" é um projeto interessante que combina impressão 3D e eletrônica para criar um reprodutor de música portátil. O objetivo do projeto é dar aos entusiastas da tecnologia e da música uma maneira acessível e versátil de transmitir e reproduzir música, utilizando um Raspberry Pi Zero W.

### Descrição do Projeto
O reprodutor/streamer que o autor propõe permite a transmissão de música e estações de rádio, bem como a reprodução de arquivos armazenados localmente. Além disso, pode ser configurado como um servidor de mídia. O design também integra uma bateria de 18650, tornando o dispositivo totalmente portátil e evitando a necessidade de um cabo de alimentação constante. Isso o torna ideal para uso em qualquer lugar.

### Custo do Hardware
O custo total para montar o dispositivo gira em torno de 20 USD para o hardware principal (Raspberry Pi Zero W), além de um cartão microSD e cerca de 30 USD para impressão 3D da caixa, totalizando aproximadamente 50 USD. O projeto é, portanto, uma solução de baixo custo para quem deseja criar um sistema de mídia portátil.

### Especificações Técnicas
- **Tamanho:** 82mm x 53mm x 11/22,5mm
- **Peso:** 78,5g
- **Bateria:** 3400mAh
- **Tempo de Inicialização:** ~30 segundos
- **Duração da Execução Transmitindo Música:** ~13 horas

### Hardware Necessário
- Raspberry Pi Zero W (10 USD)
- Powerbank 18650 (2 USD)
- Bateria de íon de lítio 18650 (6 USD)
- Interruptor de potência (1 USD)
- Cartão microSD (8 USD)

### Montagem e Configuração
O autor enfatiza que a experiência em soldagem e com o sistema operacional Raspberry é fundamental para montar o dispositivo. O passo a passo inclui:
1. Instalar o sistema operacional RuneAudio no cartão microSD e testá-lo.
2. Imprimir a caixa e verificar o encaixe das partes.
3. Soldar e fixar os componentes eletrônicos, como conectores e interruptores.
4. Fazer testes de funcionamento.

### Considerações Finais
A proposta também sugere que, para aqueles que desejam utilizar a caixa para outros projetos, é importante ter cuidado ao abrir portas para garantir a versatilidade do design. O uso de acetona para alisar a peça impressa é uma dica adicional que pode melhorar a estética do produto final.

Além disso, o autor fornece links úteis para suporte, especificamente para usuários que utilizam o RuneAudio e o Raspberry Pi Zero W, facilitando a busca por soluções para eventuais problemas.

Este projeto pode ser especialmente atrativo para hackers de hardware, entusiastas de DIY (faça você mesmo) e músicos que procuram uma solução de reprodução portátil, moderna e personalizável.

Não deixe de imprimir e compartilhar este modelo 3d. Não deixe sua impressora 3D parada. Mas se você não tem uma impressora 3D ainda, escolha a sua agora.
