Sobre o objeto 3D Caixa personalizavel e imprimivel Boite parametrable et imprimable
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

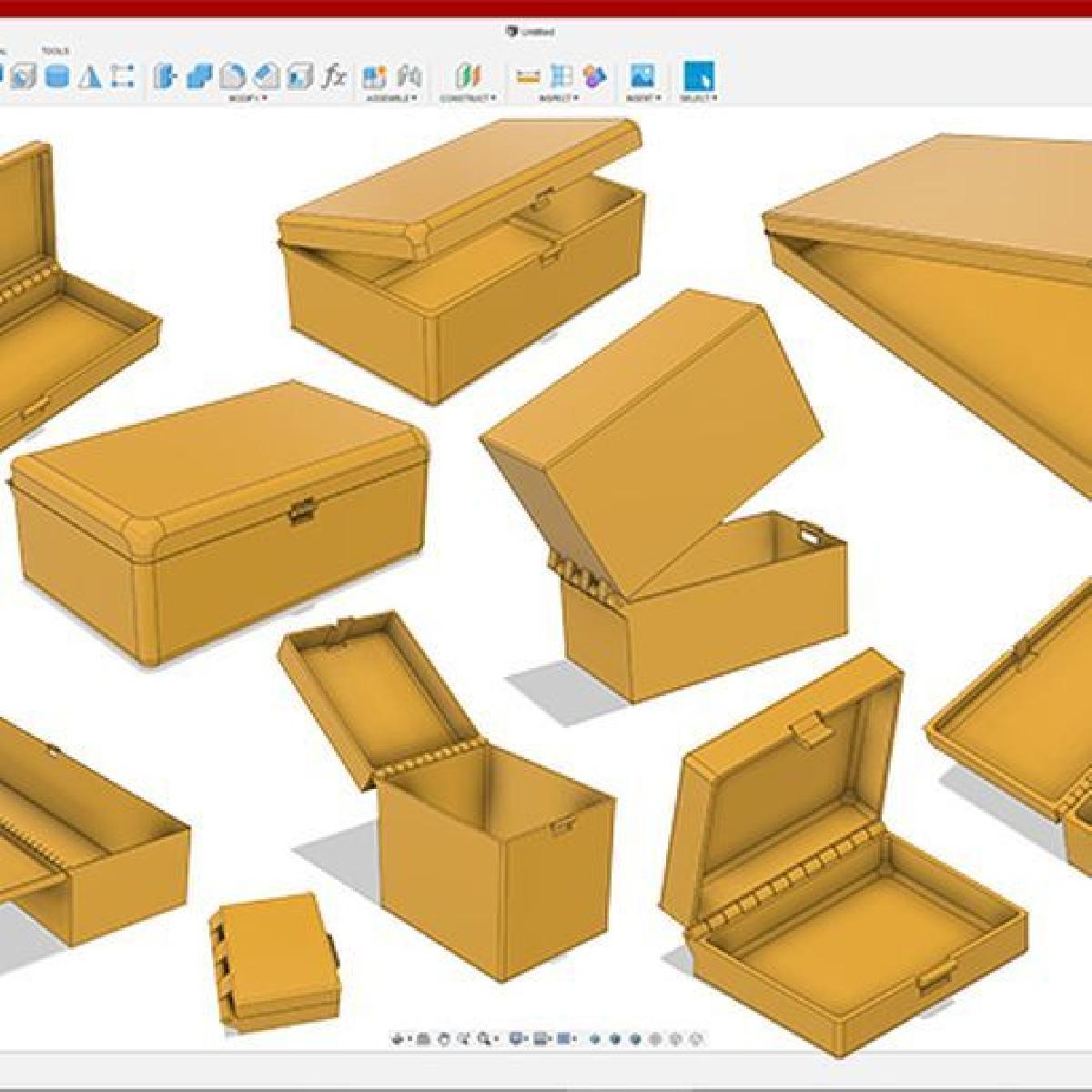

Caixa personalizavel e imprimivel Boite parametrable et imprimable foi projetado para Impressora 3D. Caixa com dobradica e fecho configuravel no Fusion 360 e imprimivel em 3D; apos a impressao, insira filamento 3D de 1,75 mm nos furos como eixo para a dobradica. Voce pode operar a tampa com o mouse para abrir e fechar a caixa (a caixa de dialogo de parametros deve estar fechada). No Fusion, para acessar os parametros: Na area DESIGN > MODIFY > fx alterar parametros. A coluna "Nome" contem o nome da variavel e a coluna "Comentario" contem uma explicacao. Tudo o que voce precisa fazer e modificar os valores na coluna "Expressao" como desejar. Todos os valores estao em mm, exceto "Chanfro_Sim_Nao", que pode conter 1 para Sim e 0 para Nao, para arredondar os cantos e bordas internas e externas da caixa. Os seguintes parametros podem ser modificados: - Largura interna da caixa - Comprimento interno da caixa - Espessura da parede - Altura interna da base da caixa - Altura interna da tampa da caixa - Chanfradura de arestas e cantos para arredonda-los: Sim ou Nao - Comprimento aproximado desejado para os modulos da dobradica (o calculo tentara se aproximar disso). Insira valores consistentes na tabela, o programa nao verifica erros ou valores atipicos. Em caso de problema: saia do modelo sem salvar e recarregue-o para reiniciar com os valores padrao. Para caixas que contem alimentos, utilize um filamento compativel. Nao sei como transformar este arquivo do Fusion 360 em um arquivo OpenSCAD amplamente usado, se alguem souber, ficaria interessado :) [email protected] Por favor, nao hesite em entrar em contato se perceber alguma anormalidade ou possiveis melhorias. _________________________ 13-11-2023 ========= Pequena atualizacao para modificar ligeiramente o fecho que estava forcando um pouco, e adicao de um parametro "Jogo" que determina o espaco horizontal entre cada modulo de dobradica. Os arquivos STL permanecem inalterados. ________________________________________________________ Caixa com dobradica e fecho totalmente configuravel no Fusion 360 e totalmente imprimivel. Apos a impressao, introduza filamento 3D de 1,75 mm nos furos como pino da dobradica. Voce pode operar a tampa com o mouse para abrir e fechar a caixa (a caixa de dialogo de parametros deve estar fechada). No Fusion, para acessar as configuracoes: No espaco DESIGN > MODIFY > fx alterar parametros. Voce acessa entao uma tabela, a coluna "Nome" contem o nome da variavel e "Comentario" uma explicacao. Tudo o que voce precisa fazer e alterar os valores na coluna "Expressao". Todos os valores estao em mm excepto "Chanfro_Sim_Nao" que pode conter 1 para Sim e 0 para Nao, a fim de arredondar os cantos e as bordas internas e externas da caixa. Os parametros editaveis sao os seguintes: - Largura interna da caixa - Comprimento interno da caixa - Espessura das paredes - Altura interna da base da caixa - Altura interna da tampa da caixa - Chanfradura de arestas e angulos para arredonda-los: 1=Sim ou 0=Nao - Comprimento aproximado desejado para os modulos da dobradica (o calculo tentara se aproximar). Insira valores consistentes na tabela, o programa nao verifica erros ou anomalias. Em caso de problema: saia do modelo sem salvar e recarregue-o para reiniciar com os valores padrao. Para caixas que contem alimentos, forneca um filamento compativel. Nao sei como transformar este arquivo do Fusion 360 em um arquivo SCAD que seja muito comum, se alguem souber, estou interessado :) [email protected] Nao hesite em entrar em contato se perceber anomalias ou possiveis melhorias. _________________________ 2023-13-11 ========= Pequena atualizacao para modificar ligeiramente o fecho que estava forcando um pouco, e adicao de um parametro "Jogo" que determina o espaco horizontal entre cada modulo de dobradica. Os arquivos STL permanecem inalterados.
