Sobre o objeto 3D Caixa para Mini PC Udoo Dual & Quad Multiplas Opcoes de Configuracao rev. 2.0 Atualizado em 28 de nov.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

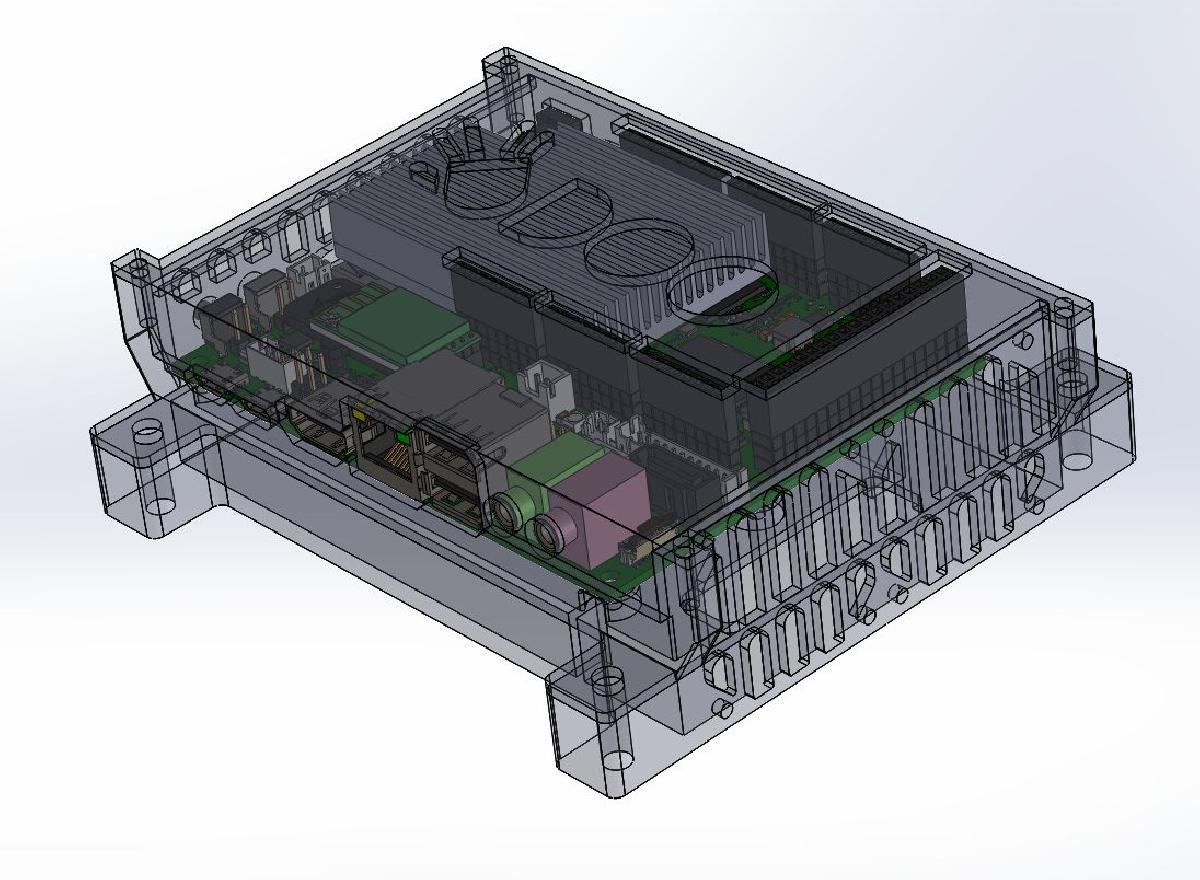

Caixa para Mini PC Udoo Dual & Quad Multiplas Opcoes de Configuracao rev. 2.0 Atualizado em 28 de nov. foi projetado para Impressora 3D. Este e um case de 3 partes para o computador e placa controladora Udoo com ventiladores de exaustao duplos de 40mm e HDD/SSD. Versoes mais antigas ainda estao disponiveis, oferecendo configuracoes alternativas. Certifique-se de pegar pecas da mesma revisao para garantir que todas se encaixem.Veja as fotos atualizadas da Galeria para detalhes da revisao 2. Recomendo um pouco de fita de espuma para acolchoar/segurar o HDD/SSD na parte inferior do case, espaco extra foi deixado disponivel. Lembre-se de garantir que voce obtenha ventiladores de 5V ou nao conseguira usar o cabecote do ventilador na placa.Notas da Revisao 2:Embora haja espaco para um conector SATA reto para conectar a um HDD de 2,5 no suporte abaixo da placa, nao ha espaco suficiente para um conector de encaixe tradicional na propria UDOO. Estou procurando uma alternativa mais curta, mas colocar uma tampa que permita que placas de expansao Arduino se conectem diretamente por cima pode exigir soldar os fios do conector SATA diretamente nos pads da placa.Notas da Revisao 1:Meu design permite que as placas sejam facilmente instaladas sem risco de danificar os numerosos conectores e botoes. Tambem adicionei abas de montagem para que o computador possa ser facilmente montado em qualquer projeto que voce esteja trabalhando.Atualmente, ha uma segunda parte superior para o case que tem aberturas extras para cabos de fita passarem e posso facilmente adicionar ou personalizar as aberturas se solicitado.Planos futuros incluem mudar o layout do ventilador de resfriamento e o roteamento de cabos para o HDD. Provavelmente estenderei um pouco o case para mover os cabos para dentro, alem de mudar para ventiladores de exaustao duplos na extremidade oposta ao slot do cartao microsd para que possa ser facilmente acessado novamente.Atualizacao de 28 de nov. - Revisao 2.0. adicionado uma opcao de base extra Case_bottom_v.2.0_basic que e apenas um modelo mais simples da base v.2.0 com as aberturas para os ventiladores de exaustao e buracos para o suporte do HDD removidos. Esta seria uma base melhor para usuarios com a placa Udoo Dual que desejam um case mais limpo/facil de imprimir. Recomendo usar a parte superior com buracos extras para evitar superaquecimento.Atualizacao de 11 de nov. - Revisao 2.0. adicionado tampa extra com um monte de buracos extras e a base do HDD que tem um pouco de altura extra para que 2 ventiladores de exaustao de 40mm possam ser montados.Atualizacao de 3 de nov. - Revisao 2.0. Primeira versao do novo design. Otimizado para impressao facil e resfriamento ativo. O numero de aberturas na tampa foi reduzido.Atualizacao de 31 de out. - Adicionado suporte rudimentar para HDD de 2,5 (laptop) e nova parte inferior do case com montagem para ventilador e buraco de ventilacao para deixar um pouco do ar do ventilador descer para o espaco do HDD. Sera necessario fazer um redesenho completo para mover os cabos para o interior e reduzir a area do ventilador. Com um HDD SATA, acessar o microsd nao sera tao necessario.Atualizacao de 30 de out. - Mudou o painel frontal para que metade das aberturas fique na parte inferior e metade na parte superior, isso deve eliminar a necessidade de usar material de suporte, resultando em impressoes mais limpas. Tambem aumentou as aberturas das portas ao redor dos slots micro-USB para melhorar o encaixe dos cabos. Adicionou base opcional com montagem para ventilador de 40mm.*** A parte inferior do case com ventilador de 40mm requer que o ventilador seja removido para acessar o cartao microsd, - e um trabalho em andamento.Atualizacao de 27 de out. - adicionado slots de resfriamento acima do WiFi, mesclou designs Dual e Quad Core, adicionou alguns chanfros para ajudar na impressao sem material de suporte e outros refinamentos.Se voce achou isso util, por favor, doe o que achar que vale para meu paypal.me. Ajude a cobrir o tempo de design.Obrigado, aproveite!
