Caixa para ESP32 com rele
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Caixa para ESP32 com rele
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

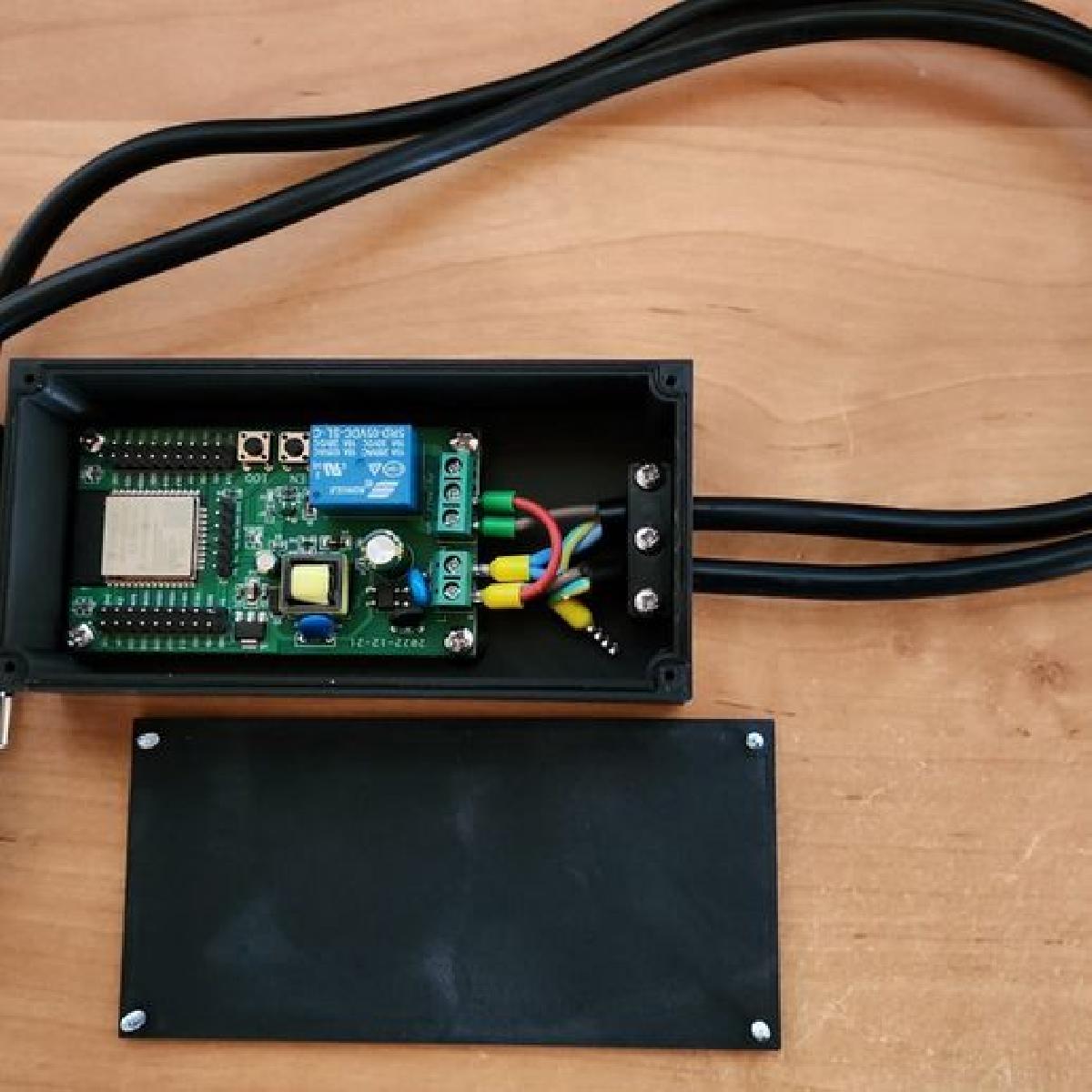

Caixa para ESP32 com rele foi projetado para Impressora 3D. Uma caixa a prova d'agua para um modulo ESP32 com fonte de alimentacao e rele. E para fazer um cabo de extensao controlavel por WiFi. A caixa e feita para o circuito X-HX0293A! Entao, voce precisara instalar o Tasmota nele usando uma porta usb->serial (jumper em 5V, RX em TX, TX em RX e nao se esqueca do vcc e gnd) (IO 0 para o botao, IO 16 para o rele). Use parafusos de madeira de 3 mm e 16 mm para a bracadeira de fio. Para a tampa, use parafusos de madeira de 3 mm de 10 mm de comprimento. Para o circuito, use parafusos de placa-mae com cabecas que nao sejam muito grandes. PLA 3D Fila para o caso e bracadeiras de fio, TPU para o vedante, algo translucido e escuro da o melhor efeito para a tampa devido aos LEDs vermelhos no circuito. Caso contrario, voce precisara de um cabo de extensao de um metro com um plugue e soquete que correspondam a sua regiao, e o diametro do fio deve ser de 7 mm. Do lado de fora, onde o fio sai, um pouco de cola ajudara a veda-lo.
