Caixa do transformador Leaf EVSE 2011
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Caixa do transformador Leaf EVSE 2011
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

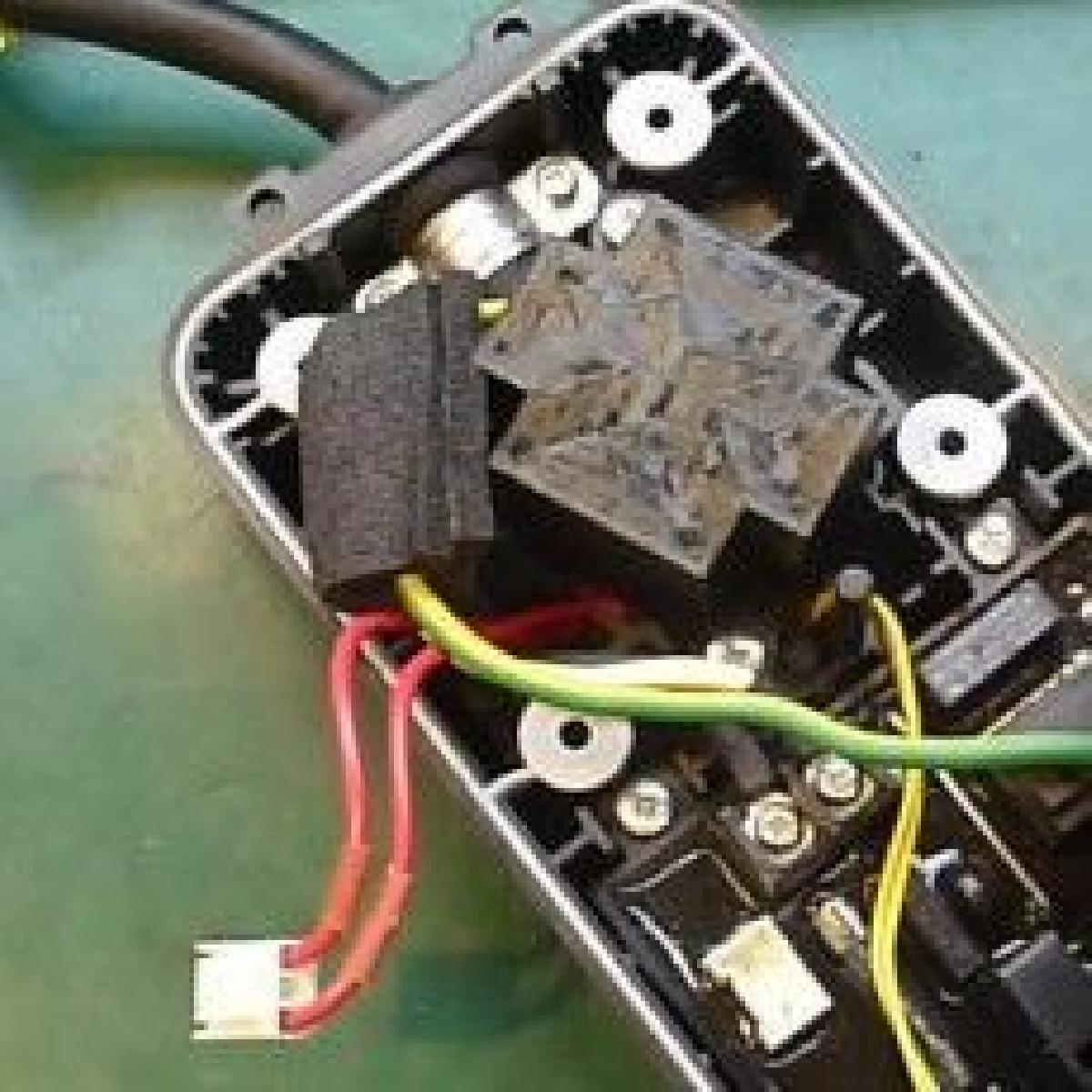

Caixa do transformador Leaf EVSE 2011 foi projetado para Impressora 3D. Este e um involucro de transformador para caber dentro de um 2011 Nissan Leaf EVSE. Se voce comprar um Leaf de segunda mao do Japao, ele provavelmente vira com um Nissan LEAF EVSE original - avaliado para uma tensao de entrada de 200VAC. Isso e um problema se voce mora em um pais com 240 VAC de rede eletrica. O transformador que fornece energia para os chips de controle dentro da caixa do cabo de carga EVSE estara funcionando 20% acima de sua classificacao nominal. Depois de alguns meses de supercozimento, ele vai morrer. Para evitar (ou reparar) este problema, voce pode substituir o transformador por um classificado para 230VAC da RS Componentes: Transformador de Montagem do Chassi de Saida RS PRO 6VA 2, 18V ac (https://nz.rs-online.com/web/p/chassis-mounting-transformers/0504757/). Esta unidade produz 18VAC em vez de 19VAC que a saida da unidade original, no entanto, funciona bem. O involucro do transformador fornecido aqui se encaixa perfeitamente na unidade RS e e um substituto drop-in (mas apertado) para o original. Nota: isso so funciona para o EVSE 2011. Em modelos posteriores, o transformador e colocado em vaso na unidade e seria bastante dificil de extrair. E nao sei se este transformador RS se encaixara nos modelos EVSE posteriores.
O modelo 3D "Caixa do transformador Leaf EVSE 2011" foi desenvolvido para solucionar um problema comum enfrentado por proprietários do veículo elétrico Nissan Leaf EVSE de 2011 que foi importado do Japão.Na estrutura elétrica do veículo, o transformador que alimenta os chips de controle está constantemente funcionando acima de sua classificação normal, se a rede elétrica do país for de 240VAC, o que pode causar superaquecimento e eventual falha do transformador.
O modelo 3D é um projeto de um invólucro do transformador que está modificado para se adaptar perfeitamente a um transformador classificado para 230VAC da RS Componentes - o "RS PRO 6VA 2 Output Chassis Mounting Transformer, 18V ac." Este transformador produz 18VAC em vez dos usuais 19VAC da unidade original, mas ainda assim, funciona de maneira eficaz.
A impressão 3D desta caixa de transformador permite que os usuários - com algum conhecimento técnico - substituam o transformador original por este, solucionando assim o problema de superaquecimento.
No entanto, cabe ressaltar que este modelo é particularmente adequado apenas para o Nissan Leaf EVSE 2011. Nos modelos mais recentes, o transformador está integrado de maneira que sua extração pode ser bastante difícil, tornando incerta a compatibilidade do transformador RS com estes modelos.
Este modelo 3D representa uma solução eficaz e econômica para um problema técnico, alavancando as capacidades da tecnologia de impressão 3D.
