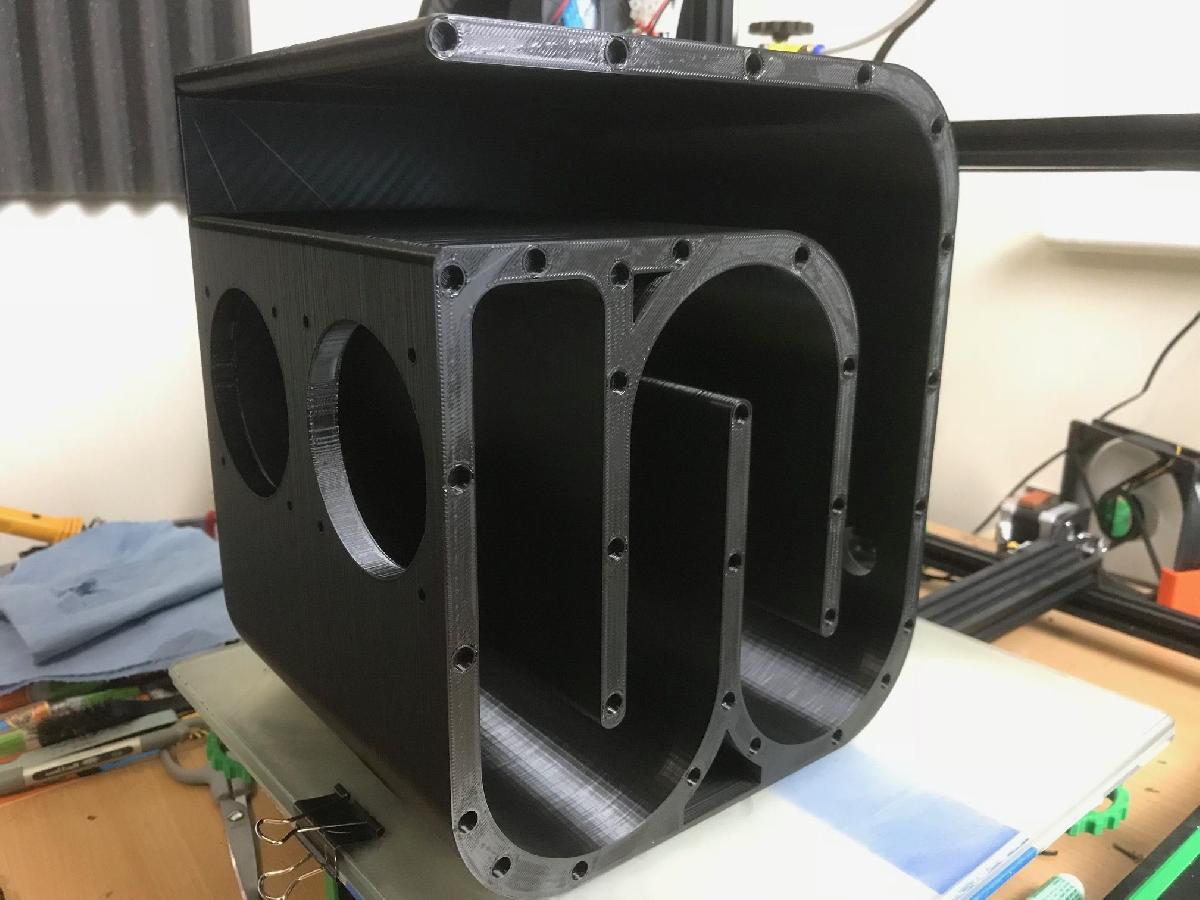

Caixa de Som Bluetooth Linha de Transmissao de Quarto de Onda

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa de Som Bluetooth Linha de Transmissao de Quarto de Onda

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caixa de Som Bluetooth Linha de Transmissao de Quarto de Onda foi projetado para Impressora 3D. Depois de ver uma postagem no grupo do Facebook CR10 por Jason Bach, decidi projetar meu proprio alto-falante Bluetooth linha de transmissao de um quarto de onda - inspirado em seu trabalho.Essa coisa e incrivelmente alta para seu tamanho e o audio parece estar muito bem equilibrado considerando que e feito de plastico. Nao treme nem vibra de maneiras indesejadas.Veja o video: https://youtu.be/yui068SL0e0Eu originalmente planejava lixar e finalizar isso, mas a impressao saiu tao boa que eu apenas deixei como esta.Este projeto requer 2 alto-falantes de 3 e um amplificador Bluetooth de canal duplo de 50w - Custo total cerca de £30.Todas as pecas mencionadas neste projeto podem ser compradas no ebay.Lista completa de materiais abaixo.Primeiramente, eu nao sou um audiofilo. Nem sei muito sobre alto-falantes e sistemas de som. Usei algumas matematicas basicas para calcular as dimensoes necessarias para a caixa e a linha de transmissao. A matematica revelou que eu precisava de um comprimento de linha de transmissao (ou porta/resonador) de aproximadamente 777mm e suas dimensoes precisavam ser aproximadamente 90mmx33mm.E importante usar os mesmos drivers de alto-falante que eu (listados abaixo), pois a caixa foi projetada especificamente para suas respectivas frequencias ressonantes em ar livre e area efetiva do cone.Voce pode descobrir mais sobre alto-falantes Linha de Transmissao de Um Quarto de Onda e a matematica envolvida em um link de video que postei na secao de comentarios desta coisa. E semelhante a tecnologia de onda que a Bose usa. Ao assistir ao video, voce poderia projetar sua propria caixa para seus proprios alto-falantes especificos.Esteja avisado - Esta e uma impressao grande! Leva aproximadamente 90 horas para imprimir no total e requer uma area de construcao de cerca de 300x300x200 - entao o CR10 e perfeito para este projeto.A tampa lateral se conecta com imas de 6mm x 3mm. 32 pares deles. Eu os colei na posicao, verificando a polaridade deles a cada vez. A tampa lateral tambem tem dois pequenos entalhes de localizacao para garantir que ela se encaixe na posicao correta facilmente. Estou pensando em adicionar uma folha adesiva de feltro a tampa lateral, pois ela se encaixa de forma bastante violenta com a atracao dos imas.Adicionei uma folha de espuma adesiva dentro da linha de transmissao por causa de algo relacionado a absorcao de frequencias ressonantes indesejadas. Tambem adicionei enchimento de poliester (polyfil) a maior parte da linha de transmissao, o que melhorou muito o som dos graves. Eu posso ate experimentar adicionando mais.Existem 4 reentrancias na base do alto-falante para permitir que voce coloque 4 pes de feltro adesivos de 1 para que o alto-falante nao vibre quando colocado em superficies duras.Existem 2 furos na parte de tras para permitir a instalacao de um interruptor de alternancia redondo on/off de 20mm e entrada de jack DC 2.1 com fiacao.Ha uma versao adicional sem furos na parte de tras tambem, se voce quiser incorporar suas proprias ideias.Voce poderia facilmente operar isso com algumas baterias para total portabilidade. Eu posso ate adicionar baterias a isso eu mesmo.Pros e Contras deste projeto:Pros:Alto-falante e projeto pequenos com aparencia incrivel.Surpreendentemente alto para seu pequeno tamanho. Tipo realmente alto nos medios e agudos.Relativamente barato para fazer (~£30 + filamento).Contras:Ha um leve chiado de fundo vindo do amplificador Bluetooth barato, perceptivel em partes de audio de volume mais baixo. Aparentemente, isso e normal para esses.O amplificador Bluetooth faz um som horrivel ao ser ligado.Falta graves na minha opiniao, mas eu gosto de ouvir musica com um som pesado em graves e normalmente com um subwoofer. O interruptor de 20mm que eu tinha na minha caixa de pecas parece ser um interruptor reverso, entao ele ilumina quando esta para cima e nao pressionado (ligado).Colar os imas no lugar foi muito mais complicado e baguncado do que eu esperava!!Lista de Materiais:Aproximadamente 1.5kg de filamento1 x Placa Amplificadora de Audio Bluetooth 4.0 50W+50W TDA7492P2 x Driver de Alto-falante Faital Pro 3FE25 3 20W (40W maximo) 8 OhmAlgum cabo de cobre de 0.75mmAdaptador AC 12vdc com um plugue de 2.1 (eu tinha um sobressalente de 5A por ai - eu acho que 2A tambem deve funcionar bem, mas ainda nao testei).64 imas redondos de 6mm x 3mm de neodimio.8 parafusos M4x20mmSuper Cola ou resinaPecas Opcionais:Interruptor de alternancia/rocker redondo de 20mm1 x plugue reconfiguravel masculino de 2.11 x soquete reconfiguravel feminino de 2.14 pes redondos de feltro de 1Folhas A4 de espuma adesivaFolhas A4 de feltro adesivoFitas LED de 12v para iluminar a portaEnchimento de travesseiro de poliester (polyfil).Links do Banggood:Amplificador Bluetooth: https://www.banggood.com/TDA7492P-50W50W-Wireless-Bluetooth-4_0-Audio-Receiver-Digital-Amplifier-Board-p-1003047.html?p=49240852445016202009&custlinkid=1296632Driver de Alto-falante de 3 20W: https://www.banggood.com/2pcs-3inch-4ohm-20W-Full-Range-Audio-Speaker-HighmediantBass-Stereo-Loudspeaker-p-1106861.html?p=49240852445016202009&custlinkid=1296641Adaptador 12vDC 3A: https://www.banggood.com/AC100-240V-to-DC12V-3A-36W-EU-US-UK-AU-Plug-Power-Supply-Adapter-for-LED-Strip-Light-5_5+2_1mm-p-1265955.html?p=49240852445016202009&custlinkid=1296644Imas 6x3: https://www.banggood.com/100pcs-N52-6mm-x-3mm-Strong-Cylinder-Magnet-Rare-Earth-Neodymium-Magnet-p-977186.html?p=49240852445016202009&custlinkid=1296646Interruptor de 20mm: https://www.banggood.com/LED-Dot-Light-12V-Car-Boat-Auto-Round-Rocker-ON-OFF-SPST-Switch-p-909268.html?p=49240852445016202009&custlinkid=1296651Plugue e soquete reconfiguraveis de 2.1: https://www.banggood.com/Male-Female-12V-DC-Power-Plug-Jack-Adapter-Connector-for-CCTV-p-952843.html?p=49240852445016202009&custlinkid=1296652Eu adoraria ver alguem imprimir isso em um filamento de madeira!!
