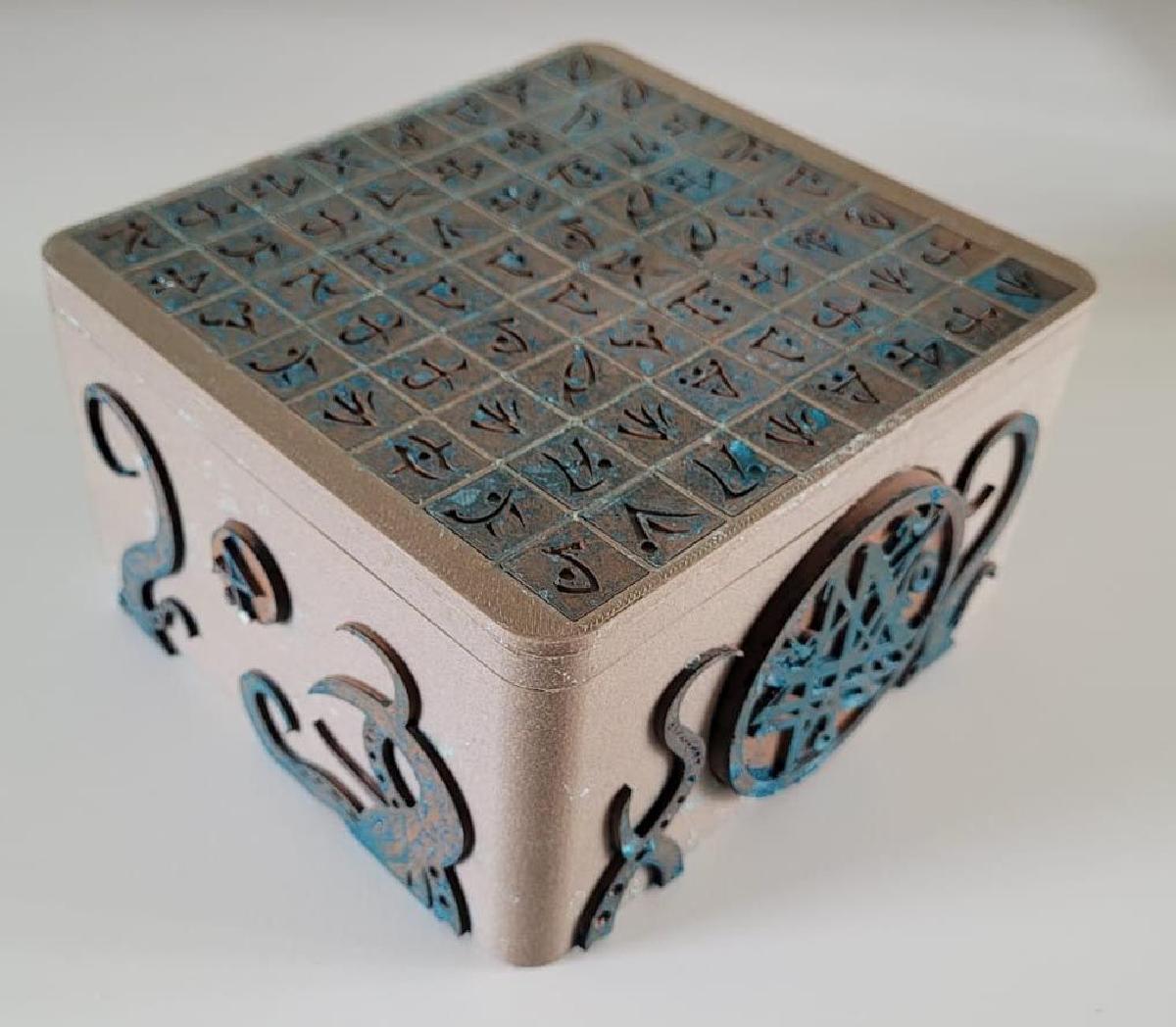

Caixa de quebra cabeca de Cthulhu

Enigmas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa de quebra cabeca de Cthulhu

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caixa de quebra cabeca de Cthulhu foi projetado para Impressora 3D. edicao: atualizei o arquivo L_Gear, aparentemente ele era 10 vezes maior do que deveriaEu perdi toda a minha documentacao, entao foi do zero e, infelizmente, menos detalhado.Primeiramente, este e um remix da caixa do juangrs, que eu gostei, mas achei que poderia fazer melhor e vi isso como um bom exercicio de fusao em 3D. Portanto, TUDO foi criado do zero, mas baseado no design do juangrs com algumas mudancas, como:tampa totalmente fechada (assim o ima nao pode sair da tampa!)imas impressos no lugar nos circulos lateraisfecho mais apertadoreentrancias para os circulosdobras impressas no lugar (bem, pelo menos para a parte inferior)eixos impressos no lugar (com suportes)montagem mais facil.Notavelmente, eu estendi o quebra-cabeca com material adicional, criei uma planilha do excel para que voce pudesse criar seu proprio sistema de labirinto, mas essa se perdeu na grande limpeza, talvez eu a refaca e a envie.MONTAGEM:voce pode dar uma olhada no documento que o juangrs criou, mas vou adicionar algumas fotos que mostram o que vai onde. Eu estava tentando evitar completamente a cola... mas isso foi uma ponte longe demais. Por exemplo, as placas precisam ser coladas ou elas caem. O mesmo para os suportes de fecho, os imas internos, o engrenagem no circulo grande e os tentaculos. As dobradicas superiores podem nao ser necessarias, o mesmo para toda a montagem da tampa, embora eu acabei usando uma caneta aquecida para fechar as lacunas. Voce tambem pode usar cola.De uma olhada nas fotos de montagem (tambem no pdf), as partes azuis estao coladas (exceto pelos imas dentro do labirinto).APARENCIA MANCHADA:isso e um truque que aprendi com a torre de dados do idolo cthulhu:Tudo e impresso com filamento de madeira (nao e realmente necessario, mas eu gostei de experimentar). Exceto porAs placasOs circulosOs tentaculosA engrenagem (embora, em retrospectiva, eu sugira usar PETG XT 3D Fila, pois os dentes tendem a quebrar!!)Depois da montagem (ou seja, quando a caixa estiver terminada). Pegue um balde, encha o fundo com vinagre e, em seguida, adicione sal ate que nao se dissolva mais. Com um pano, aplique a mistura de acido e sal nas partes de cobre (apenas esfregue) e, em seguida, coloque toda a caixa no balde (mas NAO deixe tocar na mistura acida), cubra o balde com plastico filme (ou algo transparente) e coloque-o no sol! O efeito varia de algumas horas a alguns dias.atualizacao: entao, quando deixei meu grupo abrir, eles conseguiram quebrar completamente a engrenagem do disco, tornando quase impossivel abrir a caixa. Eu tive que derreter as dobradicas para abrir a caixa e depois tive que perfurar o filamento derretido das dobradicas, nao uma tarefa facil. Portanto, eu STRONGLY sugiro usar PETG XT 3D Fila para as pecas de fecho (pelo menos a engrenagem e a parte principal do fecho com os dentes da engrenagem) e uma boa epoxi para colar a engrenagem no disco de cobre frontal.IMASOs imas que eu usei sao de 2mm x 10mm e podem ser comprados na Amazon. Certifique-se de ter os imas de neodimio (terras raras), pois precisam ser fortes.Existem dois labirintos: um a esquerda e outro a direita, portanto os circulos a esquerda e a direita e os parafusos a esquerda e a direita devem ter a polaridade correta. Alem disso, voce deve ter certeza de que o ima no labirinto esquerdo tem polaridade oposta ao do labirinto direito.A maneira como eu fiz foi comecar com os imas impressos no lugar nos circulos esquerdo e direito.Imprima isso no cura a 0,2 e adicione um script:menu-> extensoes-> processamento pos-impressao -> modificar G-code -> adicionar script -> pausar @ altura.Configuracao: pausar na 'camada numero'pausar camada: '12' A impressora vai parar na camada 12, entao voce pode colocar o ima e retomar a impressao. Assembly_9 mostra o 'circulo do lado direito' (esquerdo e direito podem ser ambiguos, mas agora voce sabe o que quero dizer).Coloque o ima nele como descrito acima.Quando voce montar a tampa, certifique-se de que o labirinto naquele lado da caixa (ou seja, onde esta o circulo) tenha um ima nele que e ATRAIDO por aquele ima quando voce o coloca em cima. Quando voce coloca o circulo na tampa, ele deve puxar o ima interno para cima.Quando voce colocar o ima no parafuso naquele lado, tambem certifique-se de que ele seja ATRAIDO por aquele ima quando voce o coloca em cima.O ima na parte interna da caixa deve atrair o ima do circulo para que ele permaneca no lugar.Espero que isso faca sentido.DICA: cole duas arruelas abaixo dos pontos de partida dos imas dentro do labirinto. Isso trava os imas no lugar. Faca um teste primeiro para ver se os imas do disco sao fortes o suficiente para puxar os imas do labirinto para fora das arruelas, se nao: use arruelas menores. Funciona como um encanto!PLA 3D FilaCASAs placas precisam ser colocadas da mesma forma que na foto!! Isso significa que voce NAO precisa imprimir todas as placas!! E que algumas placas voce precisa imprimir varias vezes! As placas e a ocorrencia delas que voce precisa imprimir sao:a 6b 2c 1d 4e 6f 1g 2h 3i 2j 0k 1l 1m 0n 7o 8p 1q 1r 3s 2t 5u 3v 0w 1x 1y 3z 0RESOLVENDO O QUEBRA-CABECAPara resolver o quebra-cabeca, voce precisa doDocumento da Chave do Alfabeto.docxOs caminhos de abdul al hazred.docxarquivos. Eu queria enviar pdfs, mas isso nao esta funcionando aqui....Boa sorte!
