Caixa de Projeto Keystone Heltec Aaron Lee OLED ESP8266

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa de Projeto Keystone Heltec Aaron Lee OLED ESP8266

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

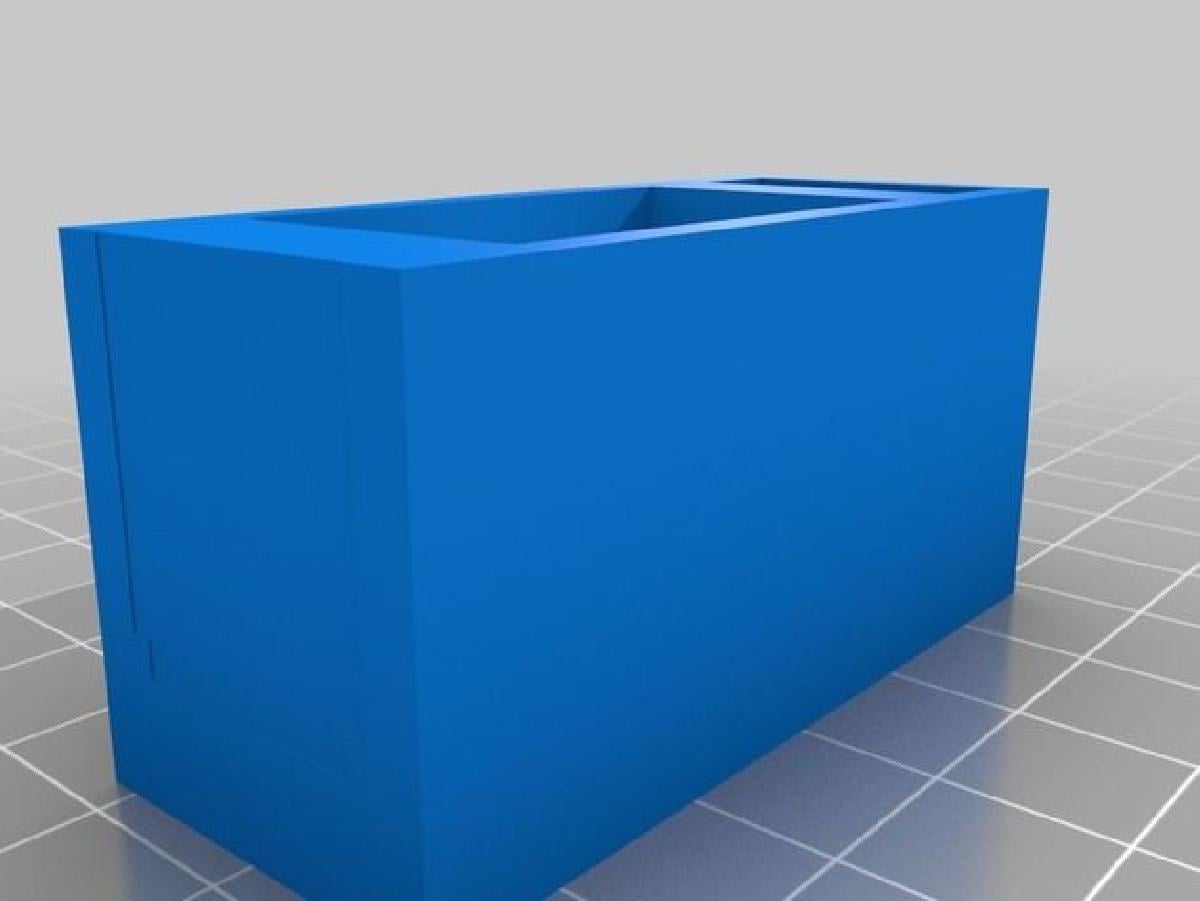

Caixa de Projeto Keystone Heltec Aaron Lee OLED ESP8266 foi projetado para Impressora 3D. Eu tenho um ESP8266 com display OLED da Heltec-Aaron-Lee chamado WifiKit_8. Eu sei que as pessoas estao dizendo que o ESP8266 e tolerante a 5v, embora seja uma peca de 3v3, mas eu prefiro nao arriscar. Entao, eu precisei construir um pequeno circuito de conversao de tensao usando um transistor PN2N2222 e tres resistores (um e apenas para puxar a saida do meu dispositivo sensor para 5v). Eu queria abrigar isso em algo para proteger a circuitaria GPIO HV<->LV e decidi que uma otima maneira de fazer isso funcionar era construir uma pequena caixa na qual a placa do ESP8266 pudesse caber, que acomodasse a entrada USB (para alimentacao/programacao/log de dados) e tivesse um conector Keystone na outra extremidade para conectar ao meu sensor. O sensor que estou conectando e um sensor de fluxo de agua Digiten G1 com sensor de efeito Hall de 5v. Eu aquecei a pequena peca de bloqueio da ponte com um isqueiro assim que consegui 99% bloqueado para torna-la maleavel e mais facil de encaixar ate 100%. Talvez eu redesenhe essa area um pouco se eu acabar fazendo mais projetos com essas pecas da Heltec. Talvez eu corte 1mm da parte inferior da ponte.Eu escrevi um codigo Arduino que mede a taxa de fluxo e move uma pequena bola pela tela proporcional a taxa de fluxo. A bola indicadora se transforma em varias bolas e se move mais rapido a medida que a taxa de fluxo de agua aumenta. Essa taxa de fluxo e alimentada via Wifi e MQTT no meu controlador OpenHAB2, onde os dados sao registrados no InfluxDB e grafados via Grafana. Eu apenas prendo este pequeno modulo diretamente no tubo CPVC ao lado do sensor Digiten G1, conecto o conector RJ14 e aplico energia via um cabo USB. Eu posso ver visualmente quando a agua esta fluindo e ver a taxa de fluxo. Parte do motivo pelo qual estou usando isso e para detectar vazamentos lentos na minha casa e tambem vazamentos na fundacao/laje.
