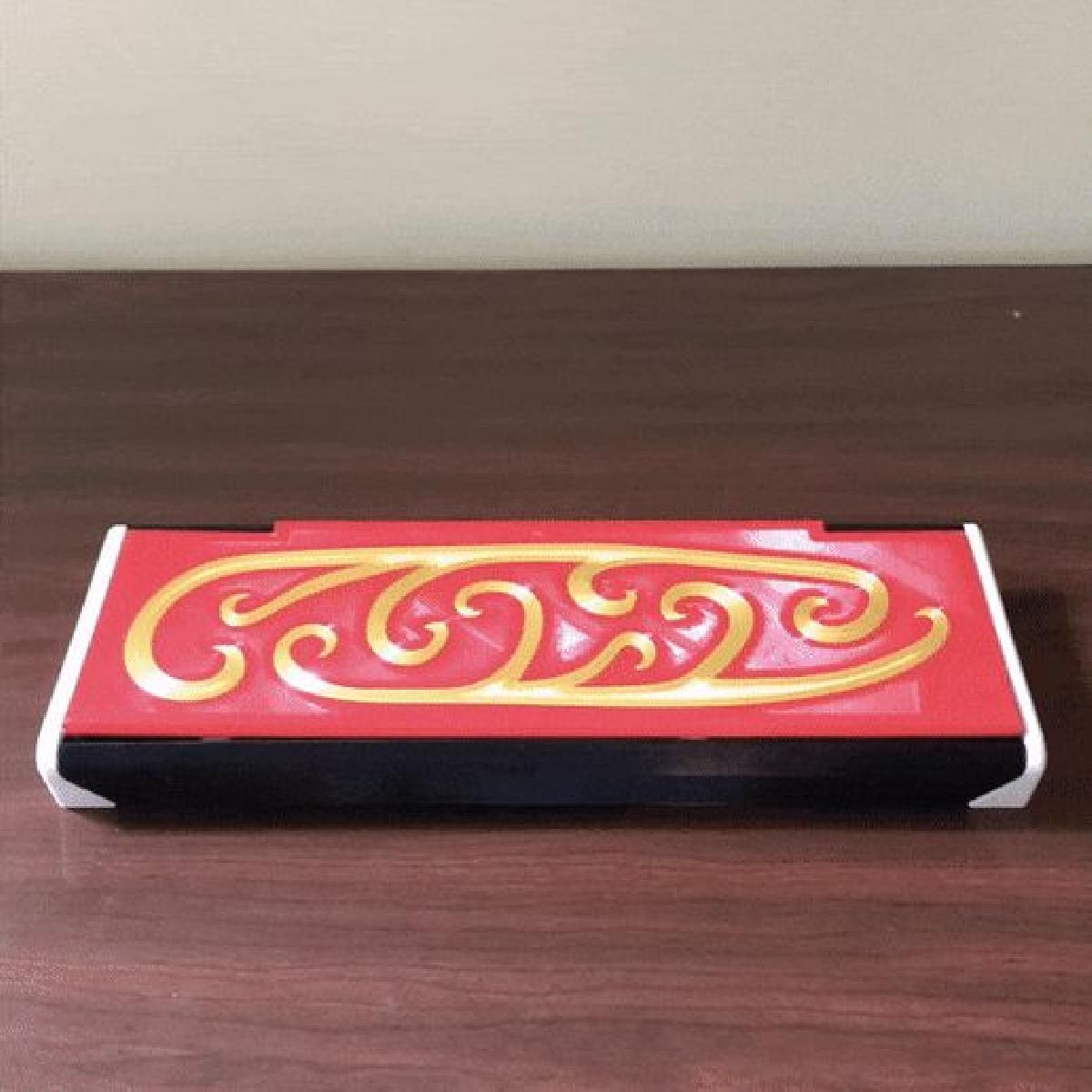

Caixa de paquimetro com mola

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Caixa de paquimetro com mola

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Caixa de paquimetro com mola foi projetado para Impressora 3D. Aqui esta o estojo de calibrador para governa-los todos! Voce precisara das seguintes ferramentas: -impressoras FFF capaz de imprimir um objeto de 304mm de comprimento. -Serra de arco ou Dremel para cortar pinos de aco -Ferramentas de lixamento para arredondar as bordas dos pinos -Tsolda para instalar insertos termicos -impressoras de resina (pode nao ser necessario se voce usar um bico pequeno ou talvez um padrao de 0,4 funcione, mas eu usei para o conjunto de engrenagens) Voce precisara dos seguintes componentes para o estojo: -Parafuso escareado M3 x 10 qty.1 -Parafuso escareado M3 x 8 qty.1 -Parafuso escareado M3 x 6 qty.2 -Parafuso de cabeca soquete M3 x 8 qty.2 -[Imas em forma de cilindro 3x3mm] qty.2 -[Mola compressora 0.5 x 5 x 15mm] qty.2 -[Insertos termicos M3] qty.2 -[Barra de Aco 3mm] qty.1 -[Amortecedor rotacional] qty.1 -[Fio musical 0.031” diametro] qty.1 -[Fio musical 0.041” diametro] qty.1 Dimensoes da mola de torcao: -Mola de torcao 0.041” diametro do fio x ~3mm diametro interno x 4 voltas x ~180 graus. -Mola de torcao 0.031” diametro do fio x ~3mm diametro interno x 3 voltas x 180 graus. Voce precisara de uma mola de torcao para a mao esquerda e uma para a mao direita para ambos os conjuntos. Comprimentos dos pinos de aco: 300mm qty.2 155 +/- 0.75mm qty.1 18.5 +/- 1mm qty.1 Voce precisara dos seguintes componentes para os blocos de enrolamento da mola de torcao: -Parafuso de cabeca soquete M3 x 20 qty.2 -Parafuso escareado M3 x 12 qty.2 -Nut M3 qty.2 Instrucoes de montagem: 1. Imprima todas as pecas e adicione os insertos termicos as tampas. 2. Instale os parafusos nos blocos de enrolamento da mola de torcao e enrole as molas necessarias. O fio de diametro 0.041” e um pouco dificil de enrolar a mao, mas e possivel. Voce nao precisa manter tensao o tempo todo, apenas posicione a mola incrementalmente garantindo que a mola esteja conformando-se ao parafuso a cada ajuste e pressione para baixo para manter as voltas da mola apertadas. Manter a tensao resultara em uma mola mais apertada, mas o espaco devera ser suficiente mesmo que a tensao nao seja mantida durante o enrolamento. Seja paciente e use luvas grossas se puder. O fio musical e afiado e pode facilmente corta-lo se voce nao tiver cuidado. Eu deixei cerca de 20mm de comprimento nas extremidades das molas. 3. Corte os pinos no comprimento 4. Instale o fecho com a mola compressora e o parafuso escareado M3 x 8. 5. Adicione um dos parafusos de cabeca soquete M3 x 8 ao lado mais proximo da frente do estojo e certifique-se de que o amortecedor rotacional possa se mover para o lugar com o parafuso no lugar, esse parafuso atuara mais como um pino de alinhamento e voce nao podera aperta-lo uma vez que o suporte principal do calibrador estiver no lugar. 6. Instale as molas de torcao de fio de diametro 0.041” nos compartimentos dentro da charneira do suporte principal do calibrador. Isso pode ser um pouco complicado, mas voce pode facilitar dobrando a mola, mas nao muito ou a forca da mola apenas superara levemente o torque necessario, causando um movimento extremamente lento na charneira. 7. Instale a engrenagem no suporte principal do calibrador usando o parafuso escareado M3 x 10. 8. Deslize o corpo do suporte do calibrador sobre a mola do lado da engrenagem. Ha um pequeno recuo que a extremidade da perna da mola de torcao se encaixa. Voce precisara deslizar um pouco, mas nao totalmente, apenas suficiente para que a extremidade da mola permaneca no corpo do suporte do calibrador. 9. Deslize o outro lado do corpo do suporte do calibrador sobre a outra perna da mola de torcao. Isso pode ser complicado, mas uma vez que voce conseguir colocar as extremidades das molas no lugar, tudo o que precisa fazer e abrir e fechar a peca enquanto a empurra para dentro, e ela deve deslizar para o lugar. 10. Passe a barra de 300mm pela charneira. 11. Instale a engrenagem do amortecedor rotacional e deslize-a para o parafuso que foi instalado no passo 5. Certifique-se de fechar levemente a charneira enquanto voce trava o amortecedor no lugar com o outro parafuso de cabeca soquete. 12. Instale as molas de torcao de fio de diametro 0.031” nos recuos para a tampa. 13. Semelhante aos passos 8-9, deslize um lado da tampa sobre uma mola de torcao parcialmente e depois instale o outro lado parcialmente e depois balance a tampa enquanto a empurra para o lugar. 14. Adicione o pino de 300mm na charneira. 15. Insira o pino de 155mm no fecho e empurre, o fecho deve se encaixar apertado sobre a barra. 16. Instale o pino de 18.5mm no botao e adicione uma mola compressora ao pino. 17. Coloque a submontagem da mola do pino do botao no recuo do botao na tampa. 18. Instale as tampas usando os parafusos escareados M3 x 6. 19. Voce TERMINOU! Inclui um STL de tampa em branco se voce nao quiser o inlay. Eu seguiria os mesmos passos do meu case de cartucho de jogo de interruptor para a tampa com inlay. Nao consegui alinhar as origens, entao as impressoes da primeira camada precisarao ser deslocadas da tampa em 0.5mm para sairem corretas. [Calibradores]
